Урок №14. Основні умовні графічні позначення на будівельному кресленні та позначення електроустановчих виробів та світильників на плані будівлі

Попередній слайд 1 / 14 Наступний слайд

Зміст слайдів

Номер слайду 1

Урок №14. Основні умовні графічні позначення на будівельному кресленні та позначення електроустановчих виробів та світильників на плані будівлі

Номер слайду 2

План уроку1. Загальні відомості про електроустановчі вироби.2. Класифікація електроустановчих виробів за призначенням.3. Умовні позначення електроустановчих виробів.

Номер слайду 3

Мета уроку:- Освітня: Сприяти сприйняттю призначення; монтажу; видів і місць застосування електроустановчих виробів.- Розвиваюча: розвивати пам’ять, увагу, спостережливість, логічне мислення.- Виховна: розвивати мислення, вміння пояснити суть явищ та використовувати їх у практичній діяльності; виховувати сумлінне ставлення до навчання.

Номер слайду 4

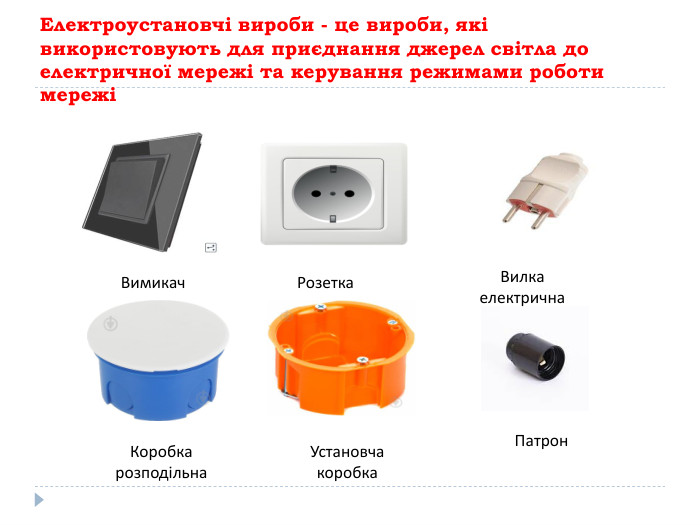

Електроустановчі вироби - це вироби, які використовують для приєднання джерел світла до електричної мережі та керування режимами роботи мережіВимикач. Розетка. Вилка електрична. Коробка розподільна. Установча коробка. Патрон

Номер слайду 5

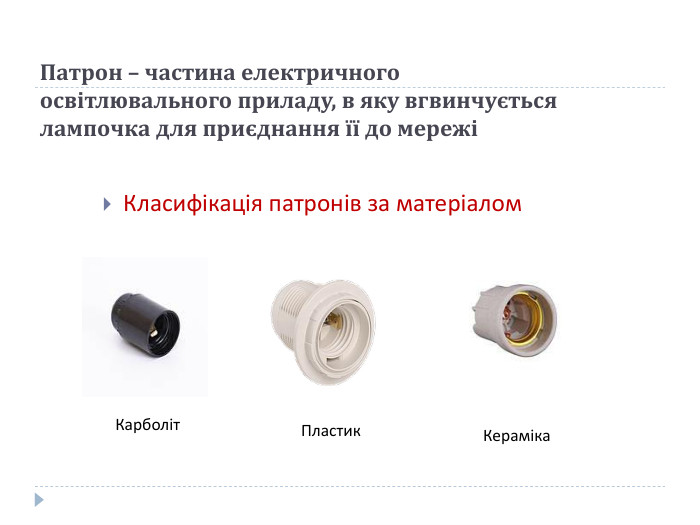

Патрон – частина електричного освітлювального приладу, в яку вгвинчується лампочка для приєднання її до мережіКласифікація патронів за матеріалом. Карболіт. Пластик. Кераміка

Номер слайду 6

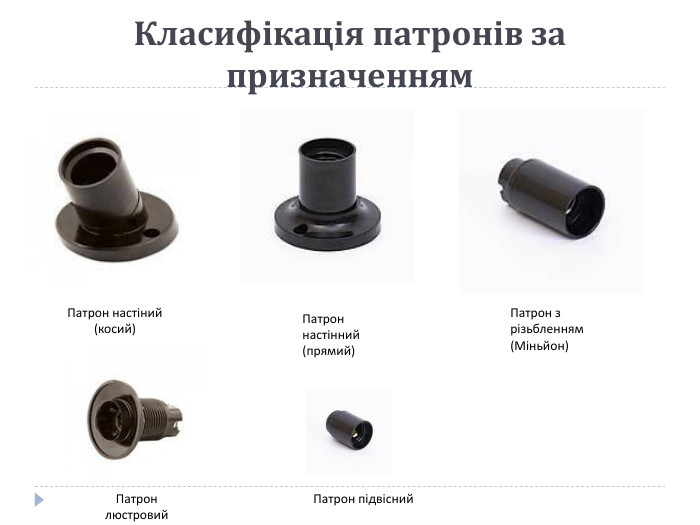

Класифікація патронів за призначенням. Патрон настіний (косий)Патрон настінний (прямий)Патрон з різьбленням (Міньйон)Патрон люстровий. Патрон підвісний

Номер слайду 7

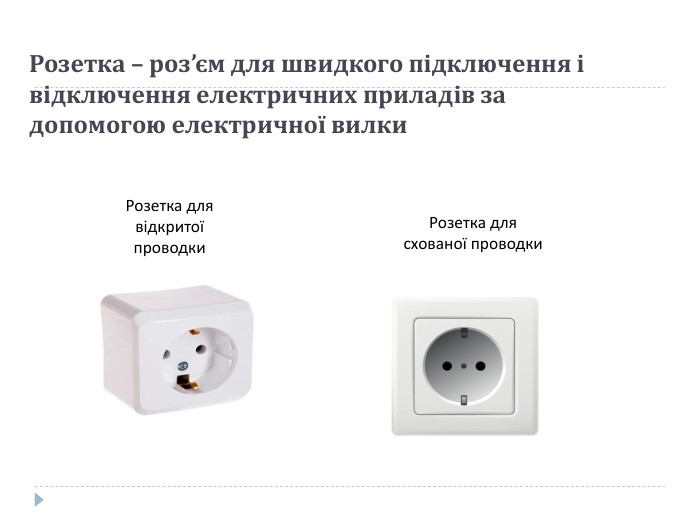

Розетка – роз’єм для швидкого підключення і відключення електричних приладів за допомогою електричної вилки. Розетка для відкритої проводки. Розетка для схованої проводки
