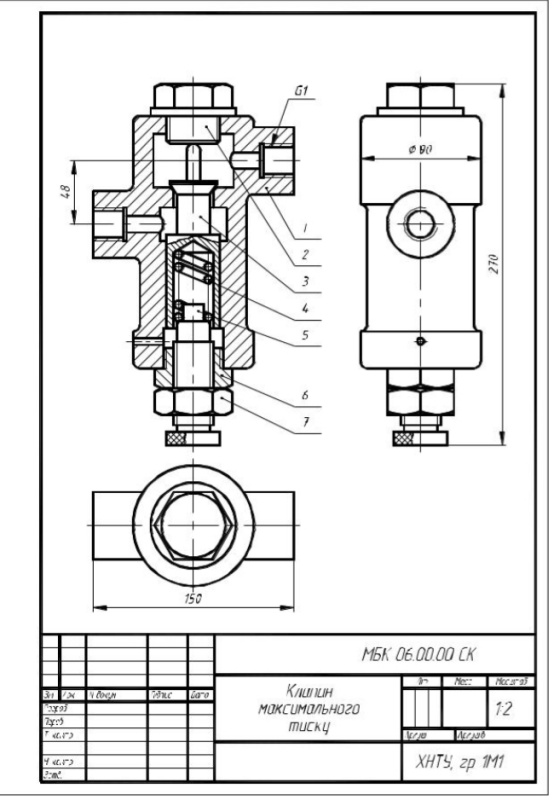

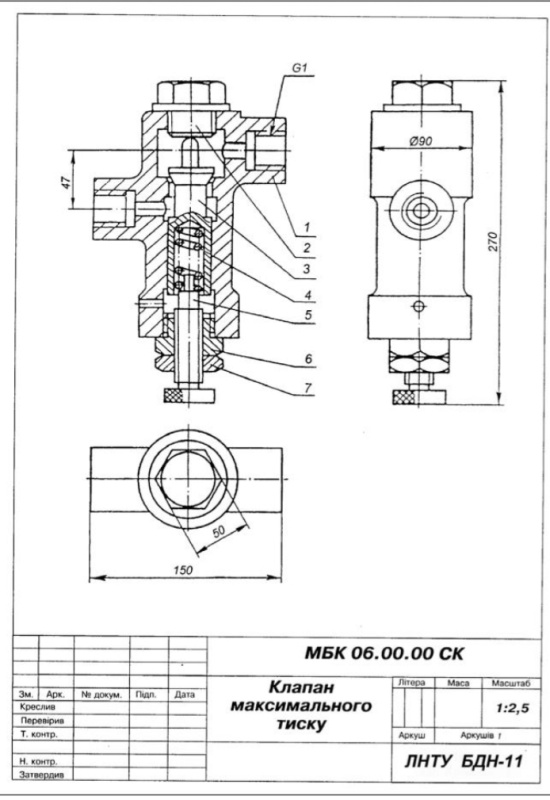

Читання складального кресленика

Тести Креслення 11 клас Тест
Іванців С. М.
Додано: 20 лютого 2025
Предмет: Креслення, 11 клас
Домашня робота
В реальному часі
Тестування
Відповідності
Флеш-картки
Роздрукувати
14 запитань
Запитання 1

Назвіть загальну кількість деталей , з яких складається даний виріб?

варіанти відповідей

5

7

8

6

Запитання 2

Назвіть масштаб у якому виконаний кресленик?

варіанти відповідей

М1:1

Зьільшення

Масштаб 1:1

Натуральна величина

Зменшення

Запитання 3

Скільки деталей виробу мають різьбу?

варіанти відповідей

3

6

5

4

2

Запитання 4

Назвіть номери поз. деталей, які мають внутрішню різьбу?

варіанти відповідей

2, 6, 5.

4, 7, 6

3, 6, 5.

6, 7, 2.

1, 6 , 7.

Запитання 5

Яким номером поз. позначена деталь, яка має трубну різьбу?

варіанти відповідей

5

6

1

4

7

Запитання 6

Скільки зображень має даний виріб?

варіанти відповідей

4

2

3

1

Запитання 7

Скільки різьб має деталь поз.1?

варіанти відповідей

3

2

4

1

Запитання 8

Назвіть номери поз. деталей, які мають геометричну форму призми?

варіанти відповідей

2

6

5

3

4

Запитання 9

Скільки трубних різьб має деталь поз.1?

варіанти відповідей

1

4

3

2

Запитання 10

Як називається головне зображення?

варіанти відповідей

Вигляд спереду

Простий розріз

Сходовий розріз

Фронтальний розріз

Простий фронтальний розріз

Запитання 11

З яких геометричних тіл складається деталь поз.2?

варіанти відповідей

Призма, циліндр, різьба

Циліндр, призма

Призма,циліндр, циліндр.

Різьба, циліндр, призма

Запитання 12

Що визначає розмір 90 на складальному кресленику?

варіанти відповідей

Габаритний розмір

Монтажний

Ширину виробу

Довжину виробу

Розмір для контролю

Запитання 13

Призначення деталі поз.5?

варіанти відповідей

Для встановлення деталі поз.4


Для встановлення деталі поз.6

Для фіксації деталі поз.3

Для фіксації деталі поз.4

Запитання 14

Як називається розмір 50 встановлений на складальному кресленику?

варіанти відповідей

Габаритний

Монтажний

Екслуатаційниц

Розмір форми

Спеціальний

Розмір під кюч
