Креслення деталі

Текстовий документ з описом послідовності виготовлення деталі

Креслення, на якому показано групу деталей у зборі

Ескіз, виконаний від руки без дотримання масштабу

Документ, що містить зображення деталі та дані для її виготовлення і контролю

Кількість зображень залежить тільки від формату аркуша

Завжди три вигляди: головний, зверху та зліва

Не менше п'яти, щоб уникнути помилок при виготовленні

Мінімальна, але достатня для повного уявлення про форму та розміри деталі

Ескіз

Схема

Шаблон

Технічний рисунок

Найбільше за розміром зображення на аркуші

Вигляд, розташований у правому нижньому куті аркуша

Вигляд спереду, який дає найбільш повне уявлення про форму і розміри деталі

Вигляд, що показує деталь зверху

Кольоровим зафарбовуванням відповідної ділянки

Спеціальним знаком (галочкою) з числовим значенням параметра Ra або Rz

Штрихуванням поверхні під кутом 45 градусів

Записом у технічних вимогах над основним написом

Виносний елемент

Додатковий вигляд

Переріз

Місцевий розріз

Заглиблення під головку гвинта

Виступ на поверхні деталі

Вузька канавка для виходу інструмента

Зрізана прямолінійна кромка кута деталі

Для технічних вимог до виготовлення

Тільки для підписів відповідальних осіб

Для зазначення назви деталі, матеріалу, масштабу та відомостей про розробників

Для переліку всіх деталей у виробі

Зображення у два рази менше за дійсну деталь

Розміри на кресленні потрібно помножити на два при читанні

Деталь складається з двох однакових частин

Зображення у два рази більше за дійсну деталь

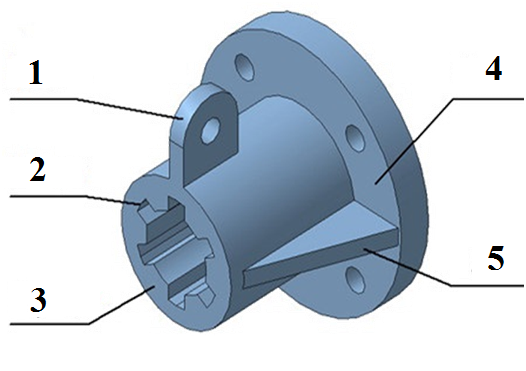

2

3

4

5

Позначають спеціальним кольором штрихування

Записують марку матеріалу та стандарт на нього в основному написі

Вказують стрілкою безпосередньо на зображенні

Матеріал на кресленні деталі вказувати не обов'язково

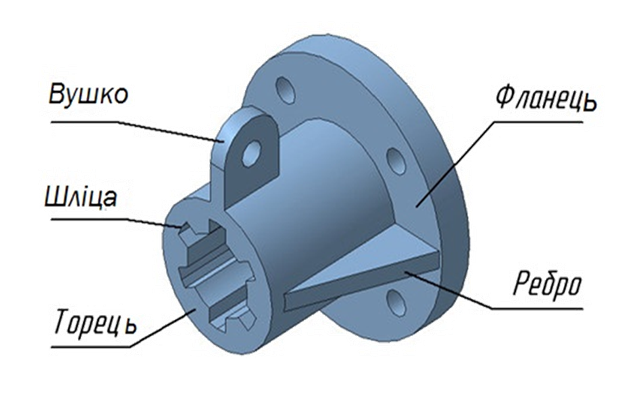

Торець

Шліца

Фланець

Ребро
