Автоблокування: загальні відомості, робота схем

«Автоматичне блокування (АБ)»Викладач Кучинська Ю. С. Системи регулювання руху

Призначення та класифікація. Принцип дії АБ, класифікація АБ1

АБ - система регулювання руху поїздів на перегонах, при якій показаннями прохідних світлофорів управляє поїзд. Перегін між станціями ділиться на окремі блок-ділянки, а на їх межах встановлюють прохідні світлофори. Кожна блок-ділянка обладнується електричним рейковим колом РК.

За значністю: двозначне (а), тризначне (б) та чотиризначне (в)

За кількістю напрямків: одностороннє та двостороннєДвостороннє АБОдностороннє АБ

За родом струму. Постійного струму. Змінного струму

За способом ув’язки показань світлофорів. Провідне. Безпровідне

Робота схеми аб постійного струму2

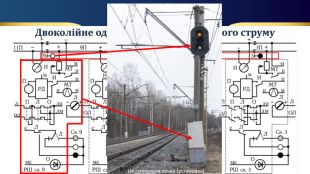

Двоколійне одностороннє АБ постійного струму. Це сигнальна точка (установка)

Основні електричні коларейковесигнальнелінійне. Контролює вільність ділянки. Забезпечує ув’язку показань світлофорів. Вмикає вогні на світлофорах

При перегорянні лампи червоного вогню на світлофорі 5:

При перегорянні лампи жовтого вогню на світлофорі 7:

При перегорянні лампи зеленого вогню на світлофорі 9:

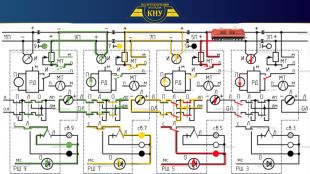

При знаходженні поїзда на 5 П: В РШ3: И↓ → П↓ → → в РШ5: Л↓ → на св.5 червоний вогонь: с – Л – червоний вогонь – О↑ – мс → → в РШ7: Л↑ зв.полярності: лп – О – Л – П – лін. ОЛ – Л↑ - лін. Л - П - Л – лм; на св.7 жовтий вогонь: с – Л – Л – жовтий вогонь – О↑ – мс → → в РШ9: Л↑ пр.полярності: лп – О – Л – П – лін. Л – Л↑ - лін. ОЛ - П - Л – О – лм; на св.9 зелений вогонь: с – Л –Л – зелений вогонь – О↑ – мс  Як коротко законспектувати роботу схеми АБ

Робота схеми аб змінного струму3

Основні електричні коларейкове. Виробляє кодові сигналисигнальнедешифрування. Розшифровує кодові сигнали з РКшифрування

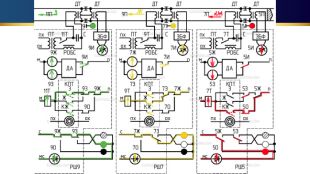

При знаходженні поїзда на 5 П:→ в РШ5: И↓, ДА↓, 5 Ж↓, 5 З↓ → на св.5: с-5 Ж – черв.вогонь-5 О↑-мс → в РК 7 П: п-5 Ж- 5 О-код КЖ-7 Т↑-м→ в РШ7: И↑, ДА↑, 5 Ж↑, 5 З↓ → на св.7: с- 7 Ж - 7 З – жовт.вогонь-7 О↑-мс → в РК 9 П: п-7 Ж- 7 З- код Ж-9 Т↑-м→ в РШ9: И↑, ДА↑, 5 Ж↑, 5 З↑ → на св.9: с- 9 Ж - 9 З – зел.вогонь-9 О↑-мс → в РК 11 П: п-9 Ж- 9 З - код З-11 Т↑-м Як коротко законспектувати роботу схеми

Аналіз роботи схеми при перегорянні ламп на світлофорі

Зміна напрямку руху при одноколійному аб4

Схема зміни напрямку руху: дії ДСП та індикація1. ДСП переконується у вільності перегону: КП горить білим2. ДСП натискає кнопку СНК і тримає до закінчення зміни напрямку: спочатку КП горить червоним, потім на табло ст. Б загоряється ЧО зеленим, КП - білим1. -2. Спочатку КП горить червоним, потім загоряється ЧП жовтим зеленим, КП - білим. Нормальний режим. Нормальний режим. Допоміжний режим1. З’ясувати в телефонному режимі, що останній поїзд, що відправлявся на перегін, в повному складі прибув на станцію2. Отримати реєстрований наказ ДНЦ3. Зняти пломбу з кнопки ЧПВ4. Зробити про це запис в ДУ-465. Натиснути кнопку ЧПВ і тримати до кінця зміни напрямку. Допоміжний режим1. З’ясувати в телефонному режимі, що останній поїзд, що відправлявся на перегін, в повному складі прибув на станцію2. Отримати реєстрований наказ ДНЦ3. Зняти пломбу з кнопки ЧОВ4. Зробити про це запис в ДУ-465. Натиснути кнопку ЧОВ і тримати до кінця зміни напрямку
