Презентація "Будова та принцип дії зварювального випрямляча"

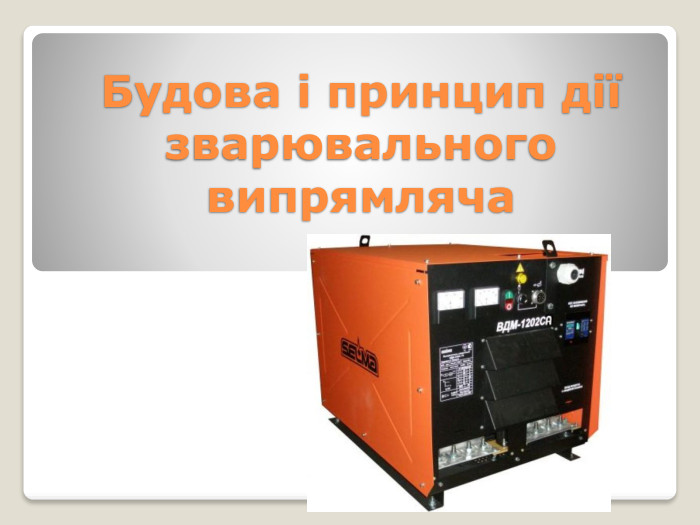

Будова і принцип дії зварювального випрямляча

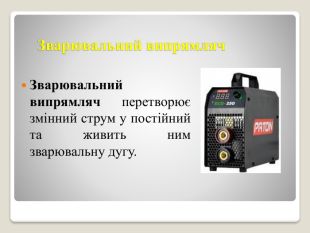

Зварювальний випрямляч. Зварювальний випрямляч перетворює змінний струм у постійний та живить ним зварювальну дугу.

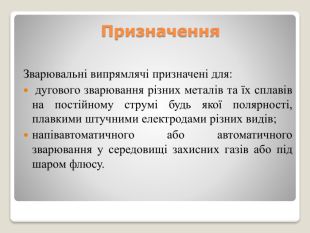

Призначення. Зварювальні випрямлячі призначені для: дугового зварювання різних металів та їх сплавів на постійному струмі будь якої полярності, плавкими штучними електродами різних видів;напівавтоматичного або автоматичного зварювання у середовищі захисних газів або під шаром флюсу.

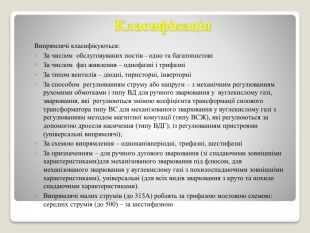

Випрямлячі класифікуються: За числом обслуговуваних постів - одно та багатопостовіЗа числом фаз живлення – однофазні і трифазніЗа типом вентилів – діодні, тиристорні, інверторніЗа способом регулюванням струму або напруги – з механічним регулюванням рухомими обмотками і типу ВД для ручного зварювання у вуглекислому газі, зварювання, які регулюються зміною коефіцієнта трансформації силового трансформатора типу ВС для механізованого зварювання у вуглекислому газі з регулюванням методом магнітної комутації (типу ВСЖ), які регулюються за допомогою дроселя насичення (типу ВДГ); із регулюванням пристроями (універсальні випрямлячі);За схемою випрямлення – однонапівперіодні, трифазні, шестифазніЗа призначенням – для ручного дугового зварювання (зі спадаючими зовнішніми характеристиками)для механізованого зварювання під флюсом, для механізованого зварювання у вуглекислому газі з похилоспадаючими зовнішніми характеристиками), універсальні (для всіх видів зварювання з круто та похило спадаючими характеристиками). Випрямлячі малих струмів (до 315 А) роблять за трифазою мостовою схемою: середніх струмів (до 500) – за шестифазною. Класифікація

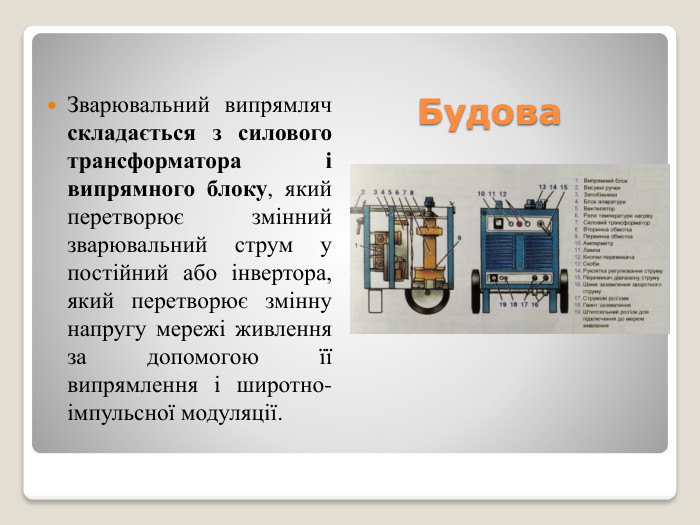

Зварювальний випрямляч складається з силового трансформатора і випрямного блоку, який перетворює змінний зварювальний струм у постійний або інвертора, який перетворює змінну напругу мережі живлення за допомогою її випрямлення і широтно-імпульсної модуляції. Будова

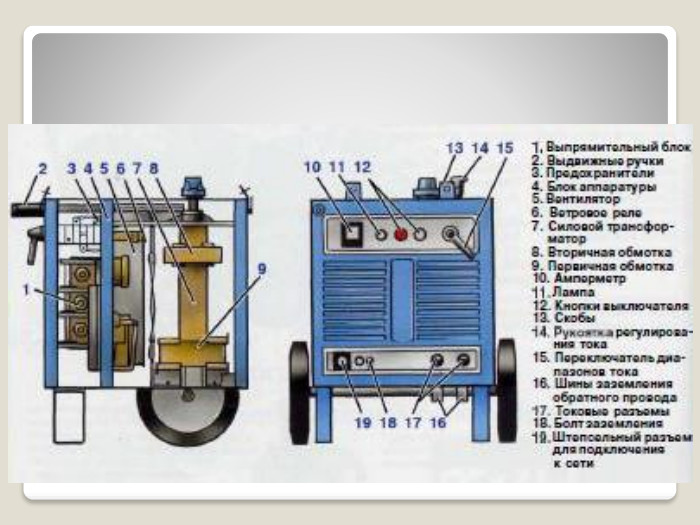

Будова

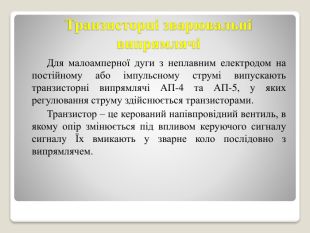

Транзисторні зварювальні випрямлячіДля малоамперної дуги з неплавним електродом на постійному або імпульсному струмі випускають транзисторні випрямлячі АП-4 та АП-5, у яких регулювання струму здійснюється транзисторами. Транзистор – це керований напівпровідний вентиль, в якому опір змінюється під впливом керуючого сигналу сигналу Їх вмикають у зварне коло послідовно з випрямлячем.

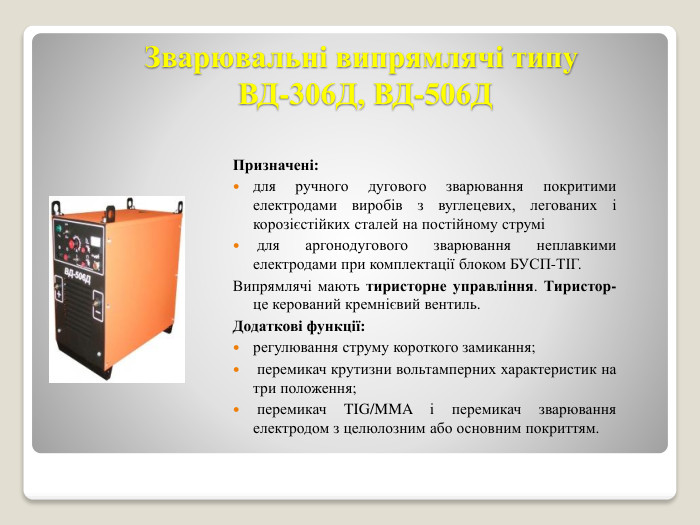

Зварювальні випрямлячі типу ВД-306 Д, ВД-506 ДПризначені:для ручного дугового зварювання покритими електродами виробів з вуглецевих, легованих і корозієстійких сталей на постійному струмі для аргонодугового зварювання неплавкими електродами при комплектації блоком БУСП-ТІГ. Випрямлячі мають тиристорне управління. Тиристор- це керований кремнієвий вентиль. Додаткові функції: регулювання струму короткого замикання; перемикач крутизни вольтамперних характеристик на три положення; перемикач TIG/MMA і перемикач зварювання електродом з целюлозним або основним покриттям.

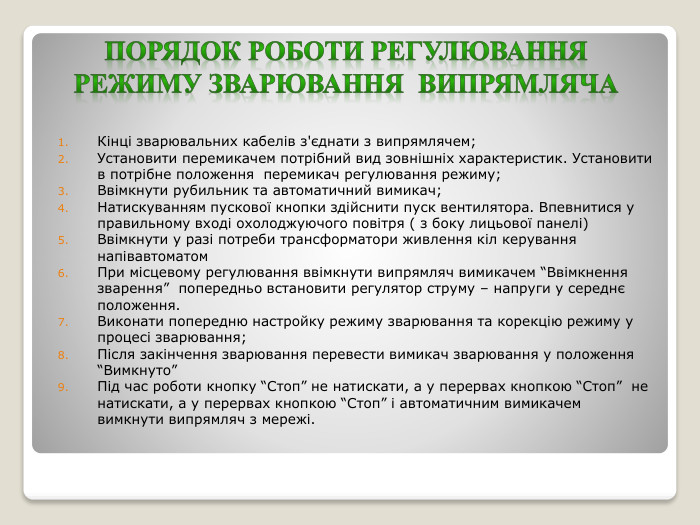

Порядок роботи регулювання режиму зварювання випрямляча. Кінці зварювальних кабелів з'єднати з випрямлячем;Установити перемикачем потрібний вид зовнішніх характеристик. Установити в потрібне положення перемикач регулювання режиму;Ввімкнути рубильник та автоматичний вимикач;Натискуванням пускової кнопки здійснити пуск вентилятора. Впевнитися у правильному вході охолоджуючого повітря ( з боку лицьової панелі)Ввімкнути у разі потреби трансформатори живлення кіл керування напівавтоматом. При місцевому регулювання ввімкнути випрямляч вимикачем “Ввімкнення зварення” попередньо встановити регулятор струму – напруги у середнє положення. Виконати попередню настройку режиму зварювання та корекцію режиму у процесі зварювання;Після закінчення зварювання перевести вимикач зварювання у положення “Вимкнуто”Під час роботи кнопку “Стоп” не натискати, а у перервах кнопкою “Стоп” не натискати, а у перервах кнопкою “Стоп” і автоматичним вимикачем вимкнути випрямляч з мережі.

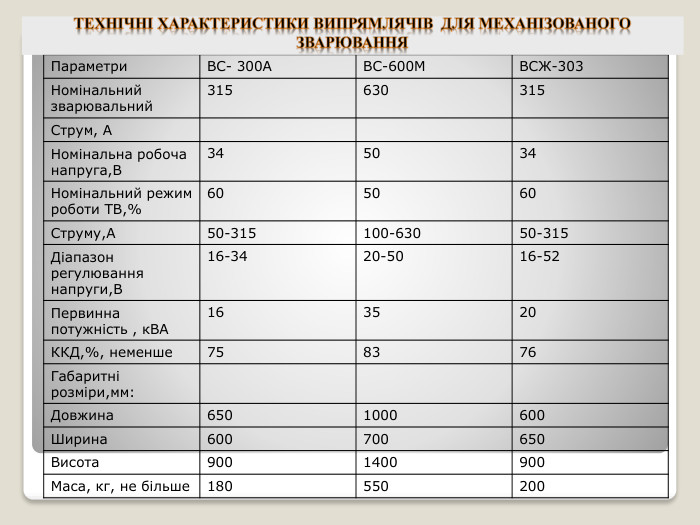

{5940675 A-B579-460 E-94 D1-54222 C63 F5 DA}Параметри. ВС- 300 АВС-600 МВСЖ-303 Номінальний зварювальний315630315 Струм, АНомінальна робоча напруга,В345034 Номінальний режим роботи ТВ,%605060 Струму,А50-315100-63050-315 Діапазон регулювання напруги,В16-3420-5016-52 Первинна потужність , к. ВА163520 ККД,%, неменше758376 Габаритні розміри,мм: Довжина6501000600 Ширина600700650 Висота9001400900 Маса, кг, не більше180550200 Технічні характеристики випрямлячів для механізованого зварювання

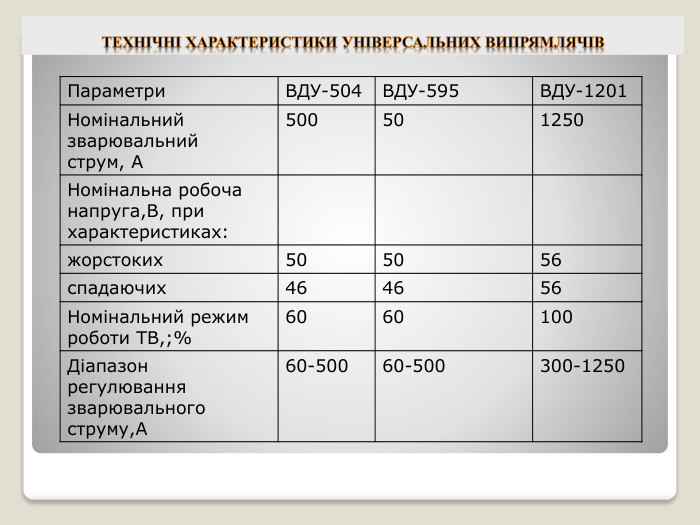

{5940675 A-B579-460 E-94 D1-54222 C63 F5 DA}Параметри ВДУ-504 ВДУ-595 ВДУ-1201 Номінальний зварювальнийструм, А500501250 Номінальна робоча напруга,В, при характеристиках:жорстоких505056спадаючих464656 Номінальний режим роботи ТВ,;%6060100 Діапазон регулювання зварювального струму,А60-50060-500300-1250 Технічні характеристики УНІВЕРСАЛЬНИХ випрямлячів
