Навчально-методичний центр професійно-технічної освіти в Чернігівській області Чернігівський професійно-будівельний ліцей ЕЛЕКТРОННИЙ ДОВІДНИК ІНСТУМЕНТІВ ШТУКАТУРА (ЕДІШ) Розробила майстер в/н Майданюк І. В

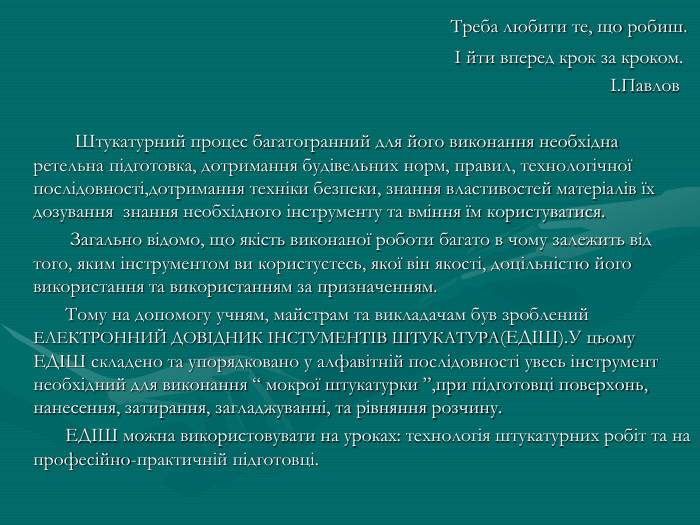

Треба любити те, що робиш. І йти вперед крок за кроком. І. Павлов Штукатурний процес багатогранний для його виконання необхідна ретельна підготовка, дотримання будівельних норм, правил, технологічної послідовності,дотримання техніки безпеки, знання властивостей матеріалів їх дозування знання необхідного інструменту та вміння їм користуватися. Загально відомо, що якість виконаної роботи багато в чому залежить від того, яким інструментом ви користуєтесь, якої він якості, доцільністю його використання та використанням за призначенням. Тому на допомогу учням, майстрам та викладачам був зроблений ЕЛЕКТРОННИЙ ДОВІДНИК ІНСТУМЕНТІВ ШТУКАТУРА(ЕДІШ). У цьому ЕДІШ складено та упорядковано у алфавітній послідовності увесь інструмент необхідний для виконання “ мокрої штукатурки ”,при підготовці поверхонь, нанесення, затирання, загладжуванні, та рівняння розчину. ЕДІШ можна використовувати на уроках: технологія штукатурних робіт та на професійно-практичній підготовці.

Для того щоб переглянути або скористатися ЕДІШ необхідно натиснути клавішу F5 і з’явиться інформація яка знаходиться на сторінці. Як що вам необхідно зупинити перегляд натиснути Mouse 2 і з’явиться таблиця і сторінка із зображенням зупинитися, щоб продовжити перегляд у таблиці потрібно натиснути ” далі ” і інформація продовжиться. Інформацію для створення та упорядкування ЕДІШ було запозичено з матеріалів: - Сайтів вільного користування Інтернет. - І. Н. Кузнецов “ Штукатурно-малярні роботи для дому та заробітку ” 2008 р. - В. М. Масякін “ Современный ремонт квартир и домов ” 2007 р. - А. М. Шепелев “ Штукатурні роботи “ 1988 р. - А. С. Нікулін, С. О. Заславсько, Н. Г Ничкало, Д. В Паньков, А.І. Свіріденко, В. В. Тимошенко “ Штукатурні роботи “ 2007 р.

ЕЛЕКТРОННИЙ ДОВІДНИК ІНСТРУМЕНТІВ ШТУКАТУРА (ЕДІШ)

Б Виготовлена з міцної сталі на торці має насі- чення від 16 до 36 зубців перамідальної форми. Вага 1,5 кг Використовують: для ущільнення декорати- вної штукатурки та для підготовки цегляних, кам’яних, бетонних поверхонь. ЕДІШБУЧАРДА

В Ватерпас (рейка висок) Ватерпас складається: з двох рейок корот- кої, яка закріплена до довгої під кутом 90` а по середині проведена риска в місці пересічення – цвях з виском. Ватерпас буває простий та комбінований. Має довжину 600-750 мм,1000-1500мм. Використовують для перевірки вертикаль- них та горизонтальних поверхонь. ЕДІШ

В Це невеличка лопатка з тонким, вузьким, сталевим полотном завдо- вжки 100,125 і 140 мм завширшки 25,35 і 56 мм. Використовують для очищення інс- трументу, залізнення штукатурки, обробці гурті у кутах. ЕДІШ Відризівка

В Складається з вантажу і шнура. Вантаж має вигляд циліндра діаметром 10-20 мм та конусо- подібний кінець. Висок має вагу 200гр, довжина шнура 20м. Використовують для провішу- ванн поверхні та для перевірки вертикальності поверхні. ЕДІШВисок будівельний

Г Складається з полотна та ручки. Гладилки бувають дерев’яні та сталеві. Дерев’яні гладилки мають полотно з несучкової деревини, яке обтягнуте гумою. Сталева гладилка виготовлена з міцної, нержавіючої сталі та має дерев’яну або пластикову ручку. Розміри 125*300,125*550,100*500 мм. Використовують для загладжування штукатурки. ЕДІШ Гладилка

З Має вигляд прямокутника або циліндра на кінці звуження та приплющення. Використовують для вибирання швів, насікання декоративної шку- катурки, підготовці поверхонь. ЕДІШ Зубило

З Виготовлена з міцної сталі та має декілька зубців. Використовують для підготовки поверхонь та вибирання швів. ЕДІШ Зубчатка

К Складається з двох сталевих полотнищ та має два ребра жорсткості , дерев’яну ручку з коліном висотою 50мм насаджену на черенок. Використовують для формування. внутрішнього кута. ЕДІШ Кельма кутова внутрішня

К Складається з двох робер жорсткості, дерев’яної ручки, коліна висотою 50мм насадженого на черенок. Використовують для формування зовнішніх кутів. ЕДІШКельма кутова зовнішня

К Складається з сталевої чаши товщи- ною 0,8-0,9 мм, дерев’яної та кручка. Об’єм чаши 0,6-0,8-1,0-1,2 л. Використовують для накидання, дозування та розмішування розчину. ЕДІШКівш штукатурний (Шаульского)

К Використовують для відрізання дроту при підготовці комбінованих поверхонь та обробці швів в плитах перекриття. ЕДІШКусачки

Л Має довжину 1 150 м. Використовують для замішуння, перемішування, піднесення розчину та прибирання робочого місця. ЕДІШ Лопата

М Використовують для дозування будівельних сумішей та для набирання води. ЕДІШМірний стакан

М Складається з дерев’яної ручки та широкого обушка. Молоток має вагу від 1-1,5 кг. Використовують для завдання ударів по зубилу, зубчатці, троянці та при підготовці поверхонь. ЕДІШМолоток кулачок

М Складається з дерев’яної ручки довжиною 300мм, обушка 25*25мм з одного боку, а з другого вигнуті ріжки з прорізом. Має вагу 450-470гр. Використовують для витя- гування та забивання цвяхів. ЕДІШМолоток штукатурний

М Складається з дерев’яної ручки довжиною 25*25мм. Використовують для забивання цвяхів, насікання поверхні, збиванні напливів розчину. ЕДІШМолоток кірочка

Н Складається з ручки та леза довжиною до 150 мм. Використовують для розкроювання, відрізання драні та відрізанні кромок рогожки, повстиня. ЕДІШНіж штукатурний

Н Складаються з леза та вигнутої ручки. Використовуються для різання, відрізання сітки, вирізання шаблону. ЕДІШНожиці

Н Складається з ручки та металевого полотна з зубцями. Використовують для підготовки поверхонь при відпилюванні драні дощок. ЕДІШНожівка

П Складається з полотна та ручки. Бувають: короткі 150-500мм, середні 500-1000мм, довгі 1000 2000мм. Ширина від 20 до 150мм, товщина50мм. Використовують для вирівню- вання, намазування, розрівню- вання розчину та натиранні лузгів, усенків, фасок. ЕДІШПівтерок дерев’яний

П Складається з двох робер жорсткості, ручки, кутника, кронштейна. Може бути виготовлений з несучкової деревини або алюмінієвого профілю довжиною 1м,1,5м. Використовують для нати- рання внутрішнього кута. ЕДІШПівтерок лузговий

П Складається з ручки та полотна довжиною від500до2000мм, товщиною 50мм. Бувають довгі, середні та короткі. Використовують для вирівню- вання та ущільнення штукату- рної накиді, натирання лузгів, усенків, розрівнюванні розчину, виконанні падуг. ЕДІШПівтерок пінопластовий

П Складається з полотна та ручки. Бувають короткі, довгі, середні. Використовують для вирів- нювання, натиранні розрів- нюванні та ущільненні розчину, виконанні падуг. ЕДІШПівтерок поліуретановий

П Може бути виготовлений з несучкової деревини або алюмінієвого профілю. Складається з двох робер жорсткості, ручки, кронше- йна, кутника, Довжина 1м до 1,5м. Використовують для натирання зовнішніх кутів та архітектурних елементів. ЕДІШПівтерок усенковий

П Складається з двох робер жорсткості, ручки, кутника, кронштейна. Може мати довжину від 1м до 1,5м. Використовують для перевірки якості внутрішнього кута. ЕДІШПравило лузгове

П Виготовлене з алюмінієвого профілю довжиною 12000,1600, 1800мм. Використовують для рівняння гру- нтуючого, накривочного шару, зрізання зайвого розчину, витя- гуванні карнизів, тяг, обробці віконних та дверних укосі, обштукатурені балок, пілястрів, стовбців. ЕДІШПравило пряме

П Виготовлене з дерев’яної відфугованої дошки або бруска різної товщини і довжини 1; 1,5; 2м і більше. Переріз має бути 50*50,70*80,20*90. Використовують як контрольно- вимірювальний інструмент для перевірки якості оздоблюємо поверхні при обштукатурені балок, стовпів, колон, пілястрів. ЕДІШПравило універсальне

Р Складається з гумового шлангу довжиною від 5-10м, скляних візирних трубочок та пробки. Використовують для перевірки вертикальності та горизо- нтальності. ЕДІШРівень водяний

Р Виготовлений з металу та має прямокутну форму з візирними отворами. Використовують для перевірки вертикальності та горизонтальності поверхні. ЕДІШРівень металевий

Р Це дерев’яний або металевий півтерок завдовжки 300-400мм з вирізом на кінці і прикріпленою сталевою смужкою у вигляді півкола, що є різцем. Використовують для розрізання розчину між плитами перекриття та для невеликих ремонтних роботах. ЕДІШРустовка

С Совок буває совок-лопата, та совок ківш. Совок-лопата скла- дається з трикутникового полот- нища розміром 180*200 бортів з обох боків та ручки. Використовується для накидання, набирання розчину. ЕДІШСовок штукатурний

С Складається з дерев’яної ручки, полотна, яке виготовлено з кровельної сталі. Довжиною 150 мм та шириною 50-100 мм. Використовують для очищення поверхні від бруду та напливів розчину. ЕДІШСкребчатка

С Складається з щита та ручки. Сокіл буває дерев’яний та дюрал алюмінієвий та має розмір 380*400;450*420. Сокіл лопата, сокіл тарілчастий з розмір 350*400 мм. Використовують для намазування, вирівнювання, утриманні, піднесення рідкого розчину, та у використанні в ремонтних роботах ЕДІШ Сокіл

С Складається з шнура та виготовленої з дюрал - алюмінієвої форми у вигляді конуса, яка має позначки вага конуса 350-400 гр. Використовують для вимірювання рухомості розчину. ЕДІШСтандартний конус

Т Складається з полотна до якого кріпиться дерев’яна ручка нагіллями або цвяхами. Виготовляють з несучкової деревини сосни або ялини розміром 170*110 мм. Використовується для затирання ЕДІШТерка дерев’яна

Т Складається з полотна та ручки. Має розмір полотна 130-190 мм. Використовують для затирання поверхні. ЕДІШТерка пінопластова

Т Складається з полотна та ручки. Має розмір полотна 140-190 мм. Використовують для затирання штукатурного шару. ЕДІШТерка поліуретанова

Т Складається з полотна товщиною 1-1,5 мм з двох торцевих боків на торці вигнуті бортики висотою 10 мм, в яких просвердлені на відстані 10- 15 мм та ручки. Для кращої якості до полотна через отвори кріплять фетр, войлок або цупку повсть. Використовують для затирання. ЕДІШТерка універсальна металева

Т Виготовляють з міцно сталі на кінці леза має 3 зубці. Використовують для підготовки поверхонь, вибирання швів,насіканні поверхні. ЕДІШТроянка

Ц Складається з ручки, сталевої пластини завдовжки 200 мм з зубцями різної висоти та ширини. Використовують для циклювання декоративних штукатурок особливо теразитової. ЕДІШЦикля

Ш Складається з сталевого полотна товщиною 1,2 мм, довжиною 190 мм Черенка з коліном і дерев’яної ручки насадженої на черенок. Використовують для насипання та дозування матеріалу, перемішування, накидання, намазування, розгладжування, зрізання розчину, очищення інструменту. ЕДІШШтукатурна лопатка

Щ Складається з ручки, дерев’яної колодки і волосся. Використовують для змочування поверхні та підготовці поверхні. ЕДІШЩітка макловиця

Щ Виготовлена з рогожи має ручку та пучок зв’язаної рогожи докупи. Використовують для змочування поверхні, підготовці поверхні та митті інструменту. ЕДІШЩітка рогожа

Щ Складається з дерев’яної ручки, дерев’яного полотна на якому закріплено сталевий дріт. Використовують для очищення поверхні та очистки декоративної штукатурки. ЕДІШЩітка сталева

Щ Складається з полотна в яке вбиті цвяхи що виступають з площі полотна на 3...10 мм. Цвяхи вбиті на відстані 5...10 мм. Використовується для обробки теразитової штукатурки ЕДІШЩітка цвяхова
