Презентація "Активний, ємнісний та індуктивний опори в колі змінного струму"

Активний, ємнісний та індуктивний опори в колі змінного струму. Підготувала: Шевчук Н. М.

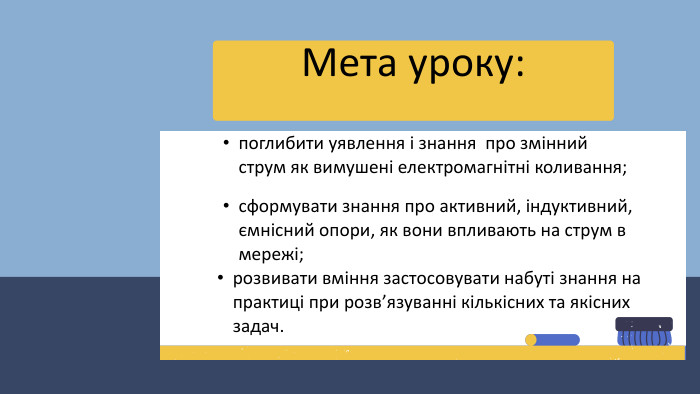

Мета уроку:поглибити уявлення і знання про змінний струм як вимушені електромагнітні коливання;розвивати вміння застосовувати набуті знання на практиці при розв’язуванні кількісних та якісних задач.сформувати знання про активний, індуктивний, ємнісний опори, як вони впливають на струм в мережі;

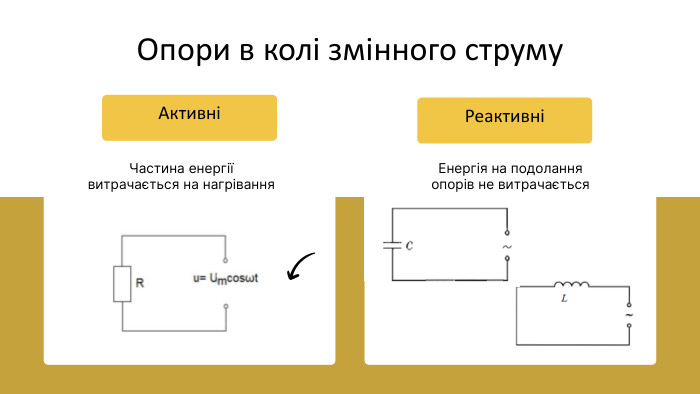

Опори в колі змінного струму. Частина енергії витрачається на нагрівання. Енергія на подолання опорів не витрачається. АктивніРеактивні

ABCЩо створює активний опір?

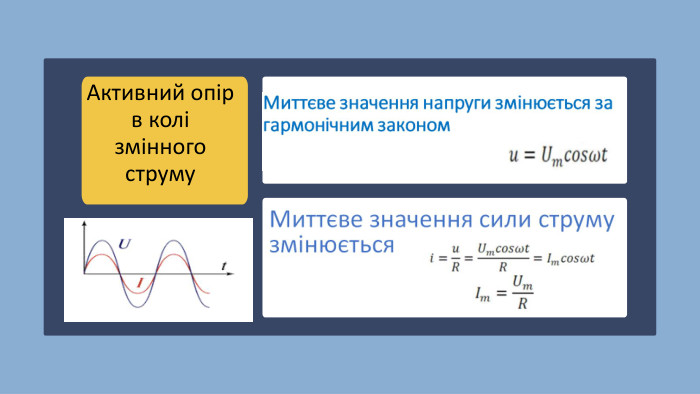

WITH THE HELP OF YOUR TEACHER OR CARER,test whether your suggestions and drawings will make the bulb light using actual batteries, a small lightbulb, and wires. Активний опір в колі змінного струму

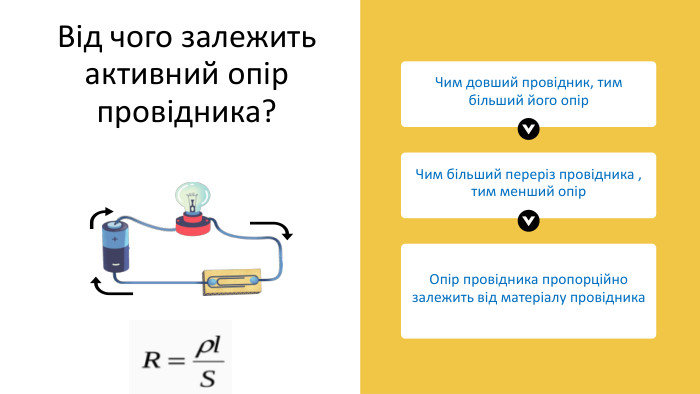

Опір провідника пропорційно залежить від матеріалу провідника. Чим довший провідник, тим більший його опір. Чим більший переріз провідника , тим менший опір. Від чого залежить активний опір провідника?

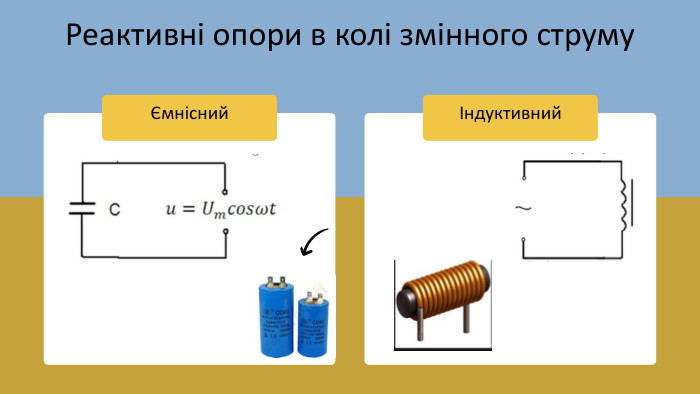

Реактивні опори в колі змінного струмуЄмніснийІндуктивний

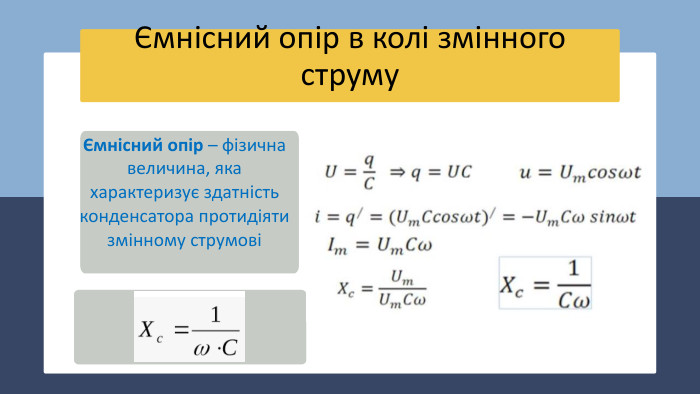

Ємнісний опір в колі змінного струму. DIRECTION OF ELECTRIC CURRENTЄмнісний опір – фізична величина, яка характеризує здатність конденсатора протидіяти змінному струмові

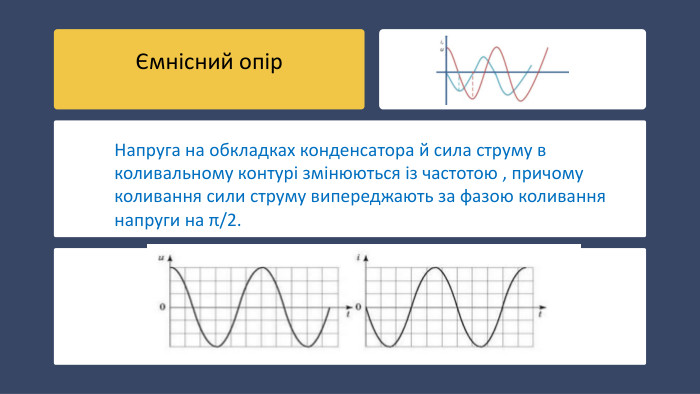

Ємнісний опір. Напруга на обкладках конденсатора й сила струму в коливальному контурі змінюються із частотою , причому коливання сили струму випереджають за фазою коливання напруги на π/2.

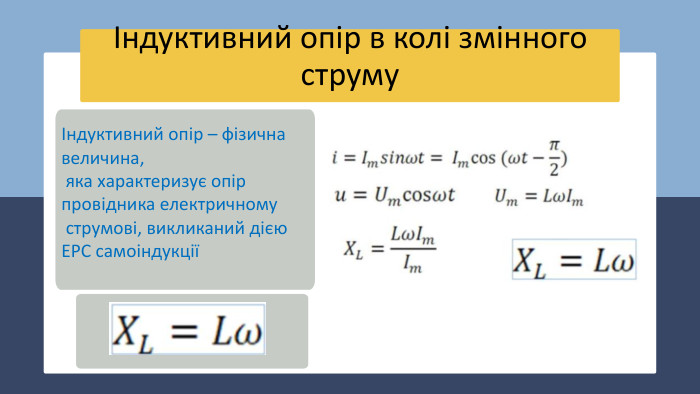

Індуктивний опір в колі змінного струму. DIRECTION OF ELECTRIC CURRENTІндуктивний опір – фізична величина, яка характеризує опір провідника електричному струмові, викликаний дією ЕРС самоіндукції

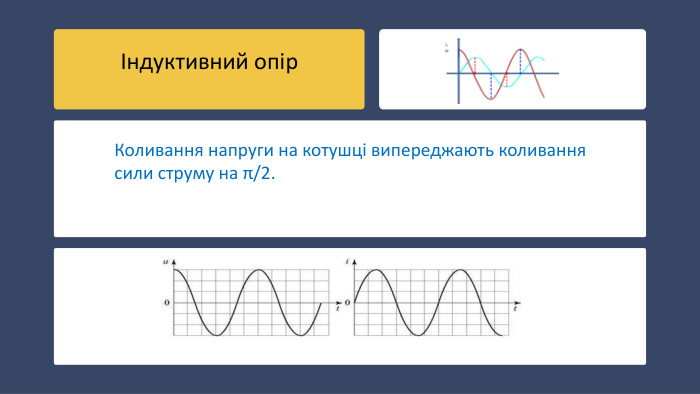

Індуктивний опір. Коливання напруги на котушці випереджають коливання сили струму на π/2.

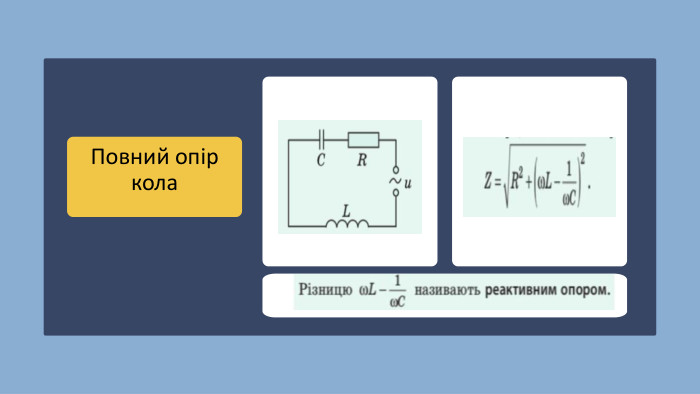

Повний опір кола

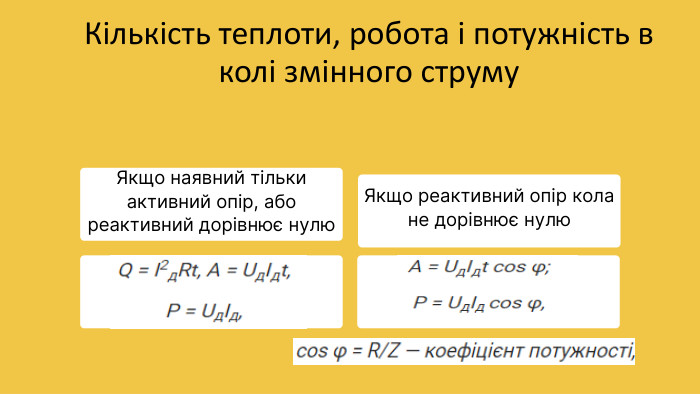

Якщо наявний тільки активний опір, або реактивний дорівнює нулю. Якщо реактивний опір кола не дорівнює нулю. Кількість теплоти, робота і потужність в колі змінного струму

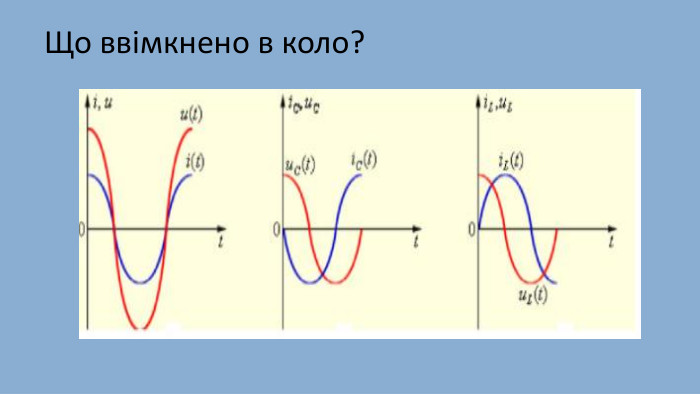

Що ввімкнено в коло?

Висловлюємо ідеї…Вправа 20(4)Міркуємо…Вправа 20(1)Працюємо самостійно…Вправа 20(2)Розв’язуємо задачі…

Опори бувають…Ємнісний опір шукається…Індуктивний опір визначають…Активний опір можна визначити…Активний опір створюють…Ємнісний опір створює…Індуктивний опір створює…Повний опір шукається за формулою…Продовж речення!

Домашнє завдання: Опрацювати п.20, Вправа 20(3, 4-IV рівень).

WITH THE HELP OF YOUR TEACHER OR CARER,test whether your suggestions and drawings will make the bulb light using actual batteries, a small lightbulb, and wires. Дякую за співпрацю!
