Презентація Розв’язування задач на тему "Розрахунок опору провідника. Питомий опір речовини"

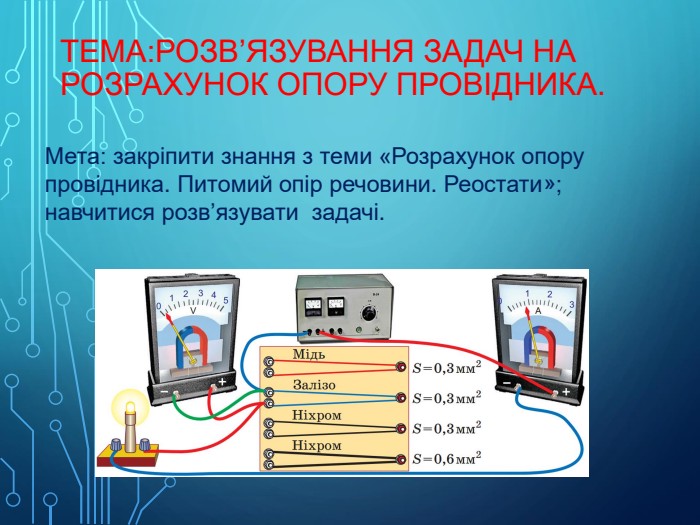

Тема: Розв’язування задач на розрахунок опору провідника. Мета: закріпити знання з теми «Розрахунок опору провідника. Питомий опір речовини. Реостати»; навчитися розв’язувати задачі.

Домашнє завдання. Опрацювати § 38, вправа 38(2,3,5).

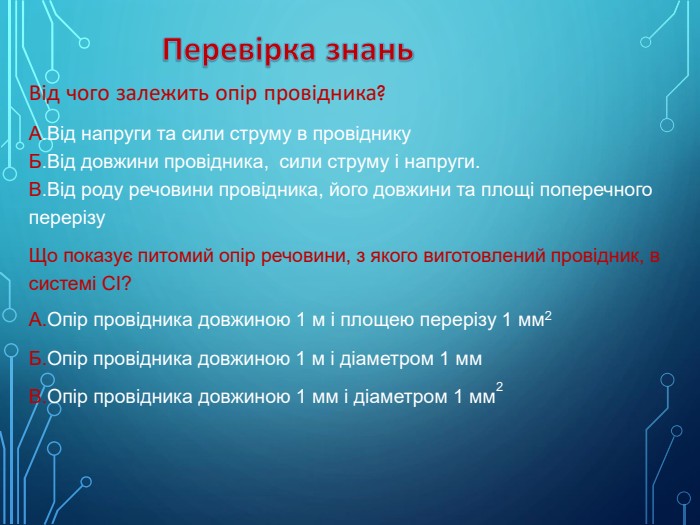

Перевірка знань. Від чого залежить опір провідника?А. Від напруги та сили струму в провіднику Б. Від довжини провідника, сили струму і напруги. В. Від роду речовини провідника, його довжини та площі поперечного перерізу Що показує питомий опір речовини, з якого виготовлений провідник, в системі СІ?А. Опір провідника довжиною 1 м і площею перерізу 1 мм2 Б. Опір провідника довжиною 1 м і діаметром 1 мм. В. Опір провідника довжиною 1 мм і діаметром 1 мм2

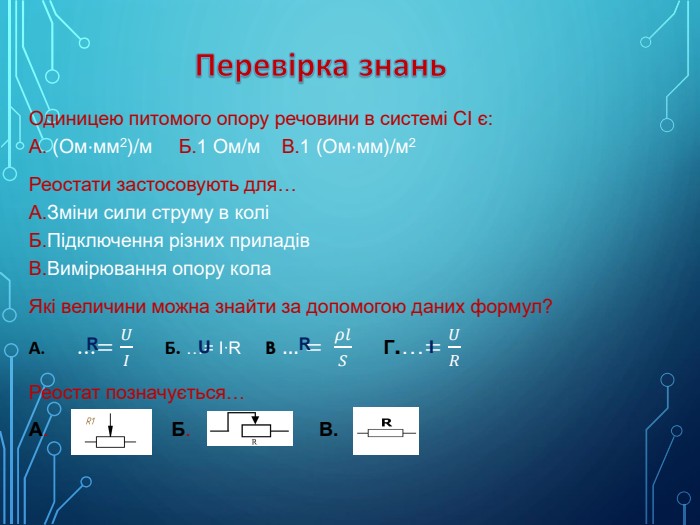

Перевірка знань Одиницею питомого опору речовини в системі СІ є: А. (Ом⋅мм2)/м Б.1 Ом/м В.1 (Ом⋅мм)/м2 Реостати застосовують для… А. Зміни сили струму в колі Б. Підключення різних приладів В. Вимірювання опору кола. Які величини можна знайти за допомогою даних формул?А. …=𝑈𝐼 Б. …= I∙R B …= 𝜌𝑙𝑆 Г.…=𝑈𝑅Реостат позначується…А. Б. В. RRUI

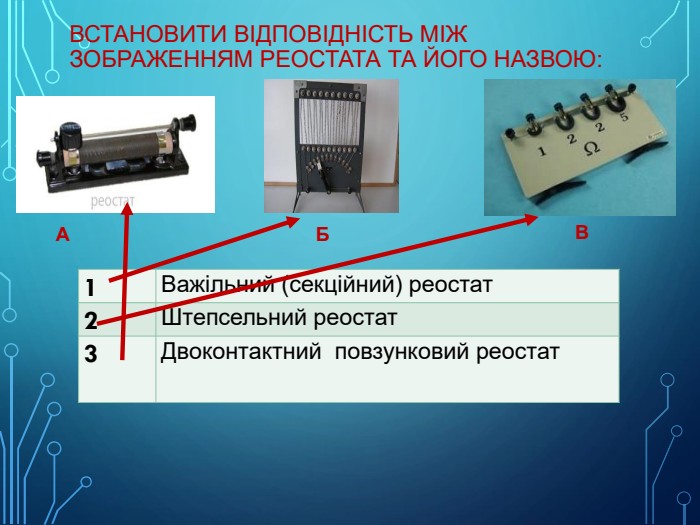

Встановити відповідність між зображенням реостата та його назвою:1. АВ{16 D9 F66 E-5 EB9-4882-86 FB-DCBF35 E3 C3 E4}1 Важільний (секційний) реостат2 Штепсельний реостат3 Двоконтактний повзунковий реостат. Б

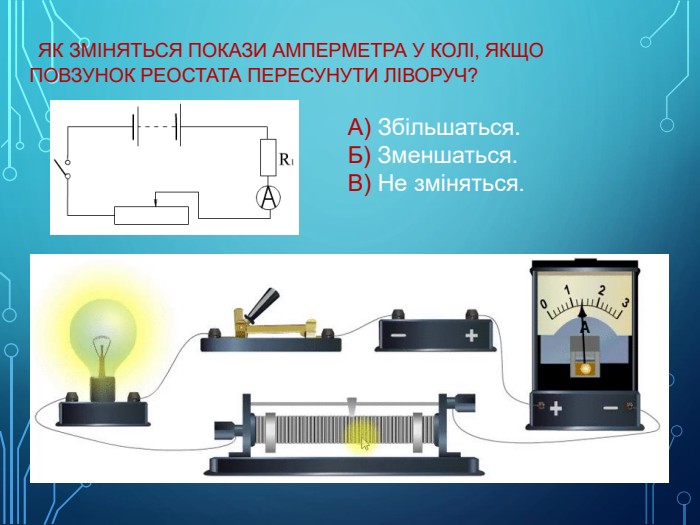

Як зміняться покази амперметра у колі, якщо повзунок реостата пересунути ліворуч? А) Збільшаться. Б) Зменшаться. В) Не зміняться.

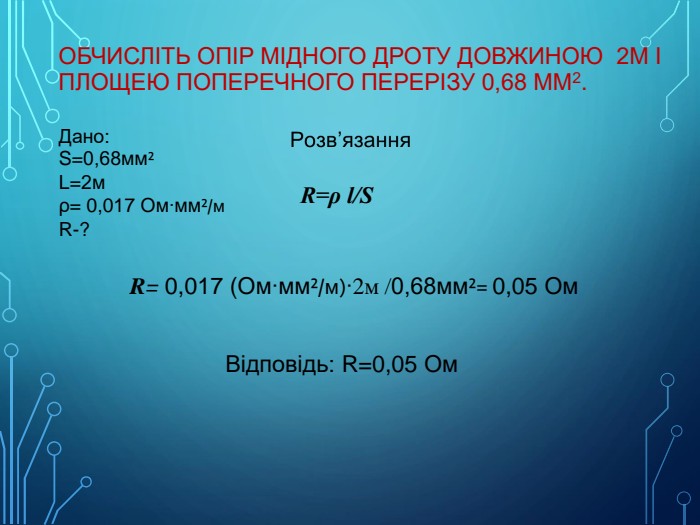

Обчисліть опір мідного дроту довжиною 2м і площею поперечного перерізу 0,68 мм2. Дано: S=0,68мм²L=2мρ= 0,017 Ом∙мм²/м. R-? R=ρ l/SR= 0,017 (Ом∙мм²/м)∙2м /0,68мм²= 0,05 Ом. Відповідь: R=0,05 Ом

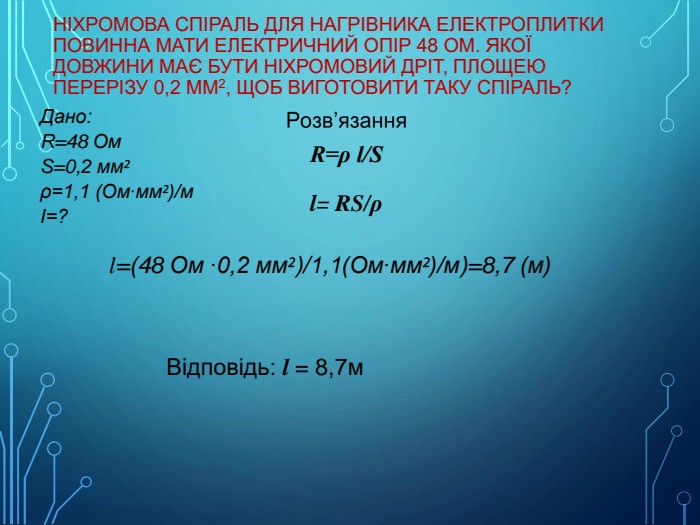

Ніхромова спіраль для нагрівника електроплитки повинна мати електричний опір 48 Ом. Якої довжини має бути ніхромовий дріт, площею перерізу 0,2 мм2, щоб виготовити таку спіраль?Дано: R=48 Ом. S=0,2 мм²ρ=1,1 (Ом∙мм²)/мІ=?R=ρ l/Sl= RS/ρ l=(48 Ом ∙0,2 мм²)/1,1(Ом∙мм²)/м)=8,7 (м) Відповідь: l = 8,7м

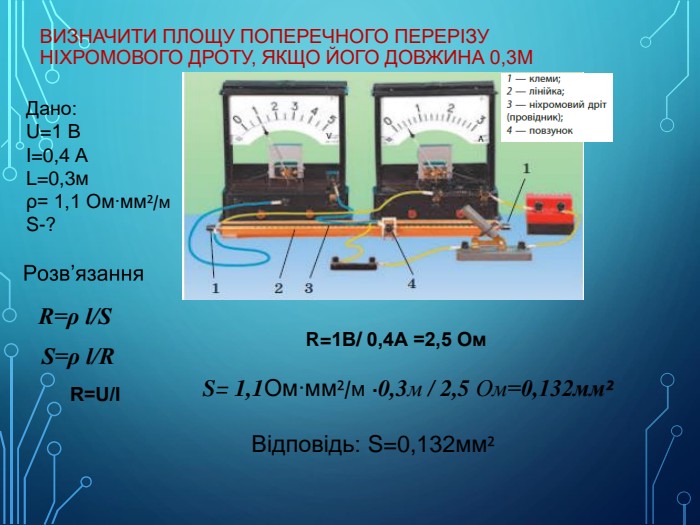

Визначити площу поперечного перерізу ніхромового дроту, якщо його довжина 0,3м. Дано: U=1 BІ=0,4 АL=0,3мρ= 1,1 Ом∙мм²/м. S-? S=ρ l/RR=ρ l/SR=U/І R=1 В/ 0,4 А =2,5 Ом. S= 1,1 Ом∙мм²/м ∙0,3м / 2,5 Ом=0,132мм²Відповідь: S=0,132мм²

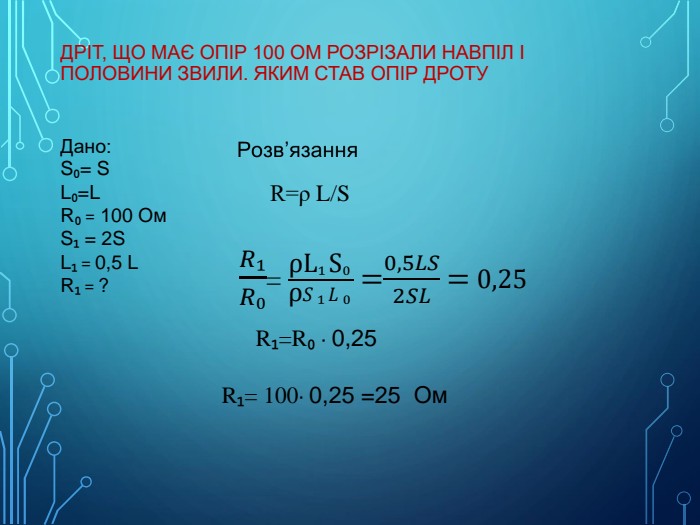

Дріт, що має опір 100 Ом розрізали навпіл і половини звили. Яким став опір дроту. Дано: S₀= SL₀=LR₀ = 100 Ом. S₁ = 2 SL₁ = 0,5 LR₁ = ?R=ρ L/S𝑅₁𝑅₀= ρL₁S₀ρ𝑆₁𝐿₀ =0,5𝐿𝑆2𝑆𝐿 = 0,25 R₁=R₀ ∙ 0,25 R₁= 100∙ 0,25 =25 Ом

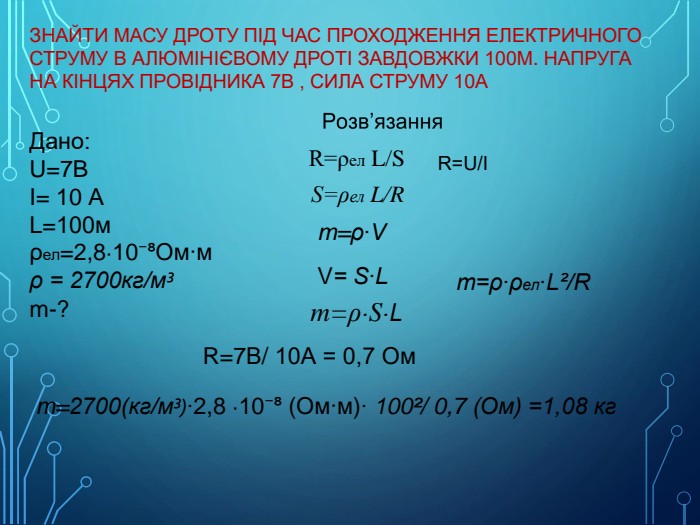

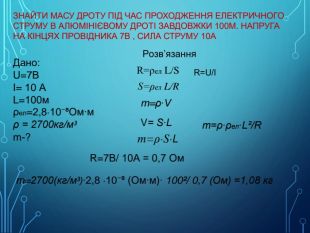

Дано: U=7 BІ= 10 АL=100мρел=2,8∙10⁻⁸Ом∙мρ = 2700кг/м³m-? R=ρел L/Sm=ρ∙Vm=ρ∙S∙LV= S∙LR=U/ІS=ρел L/Rm=ρ∙ρел∙L²/RR=7 В/ 10 А = 0,7 Омm=2700(кг/м³)∙2,8 ∙10⁻⁸ (Ом∙м)∙ 100²/ 0,7 (Ом) =1,08 кг Знайти масу дроту Під час проходження електричного струму в алюмінієвому дроті завдовжки 100м. Напруга на кінцях провідника 7 В , сила струму 10 А
