Презентація "Сортування плитки за кольором, розміром, ґатунком"

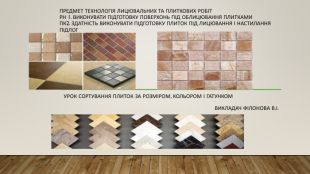

Предмет Технологія лицювальних та плиткових робіт. РН 1. Виконувати підготовку поверхонь під облицювання плитками. ПК2. Здатність виконувати підготовку плиток під лицювання і настилання підлог. Урок Сортування плиток за розміром, кольором і гатунком. Викладач Філонова В.І.

Плитка — відмінний оздоблювальний матеріал для підлоги та стін«У будинків, як і у людей, є своя душа і своє обличчя, на якому відображається їх внутрішня сутність», - так сказав Дюма-батько і, безумовно, мав рацію. До цього можна додати, що душу будинків формують люди, які в них живуть. Керамічна плитка - найбільш зручний і практичний спосіб оформлення приміщень. Сьогодні в магазинах можна знайти все, що душі завгодно: і недорогу, але різноманітну вітчизняну плитку, і плитку з ексклюзивних колекцій всесвітньо відомих країн-виробників - Італії, Іспанії, Польщі, Чехії. Керамічна плитка екологічно нешкідлива, натуральна, красива, гігієнічна. Вона безпечна для навколишнього середовища, оскільки температурна обробка зменшує ризик виділення шкідливих речовин. Вона має протипожежні властивості. Зрештою, вона більш довговічна і міцна, ніж будь-яке інше покриття, і, що важливо, за плиткою легко доглядати.

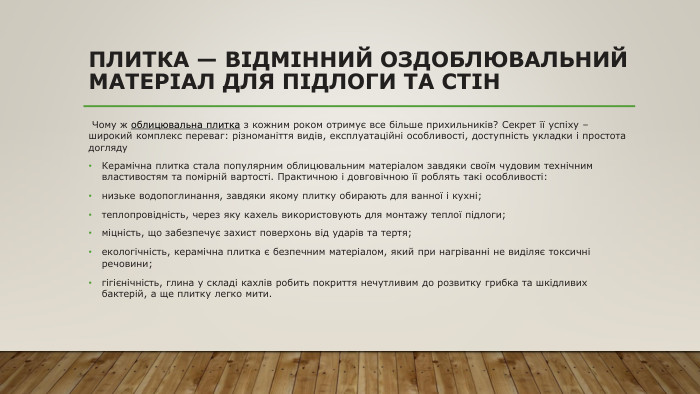

Плитка — відмінний оздоблювальний матеріал для підлоги та стін Чому ж облицювальна плитка з кожним роком отримує все більше прихильників? Секрет її успіху – широкий комплекс переваг: різноманіття видів, експлуатаційні особливості, доступність укладки і простота догляду. Керамічна плитка стала популярним облицювальним матеріалом завдяки своїм чудовим технічним властивостям та помірній вартості. Практичною і довговічною її роблять такі особливості: низьке водопоглинання, завдяки якому плитку обирають для ванної і кухні;теплопровідність, через яку кахель використовують для монтажу теплої підлоги;міцність, що забезпечує захист поверхонь від ударів та тертя;екологічність, керамічна плитка є безпечним матеріалом, який при нагріванні не виділяє токсичні речовини;гігієнічність, глина у складі кахлів робить покриття нечутливим до розвитку грибка та шкідливих бактерій, а ще плитку легко мити.

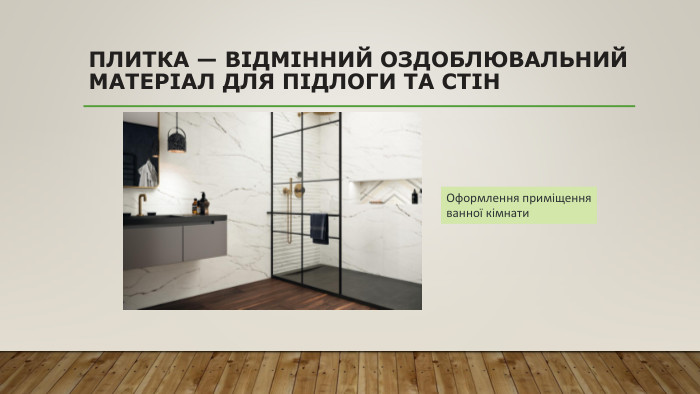

Плитка — відмінний оздоблювальний матеріал для підлоги та стін. Оформлення приміщення ванної кімнати

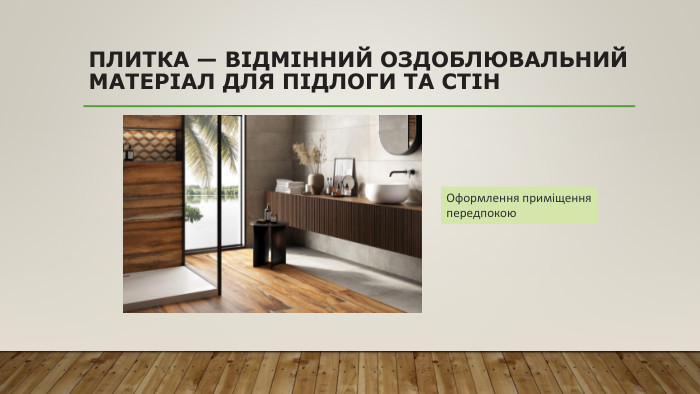

Плитка — відмінний оздоблювальний матеріал для підлоги та стін. Оформлення приміщення передпокою

Плитка — відмінний оздоблювальний матеріал для підлоги та стін. Оформлення приміщення кухні

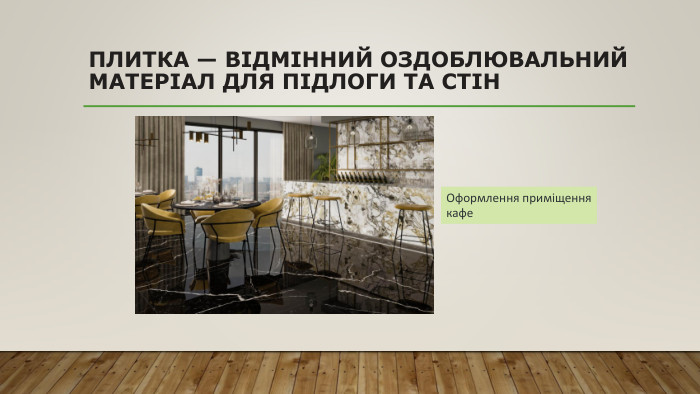

Плитка — відмінний оздоблювальний матеріал для підлоги та стін. Оформлення приміщення кафе

Актуалізація знань Чи потрібно готувати плитку перед облицюванням? Якщо плитку не підготувати перед початком лицювальних робіт, чи позначиться це на якості та зовнішньому вигляді облицювання?

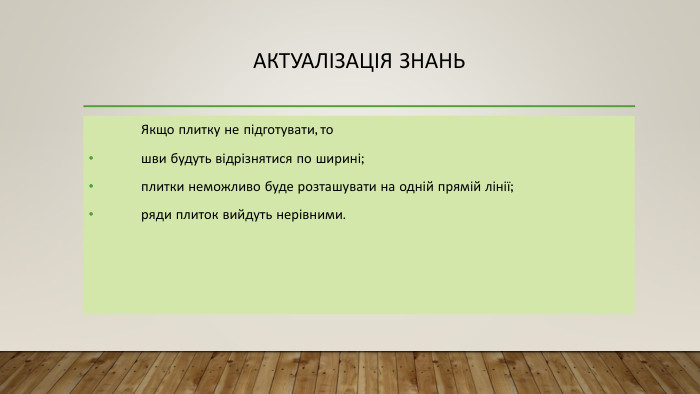

Актуалізація знань Якщо плитку не підготувати, то шви будуть відрізнятися по ширині; плитки неможливо буде розташувати на одній прямій лінії; ряди плиток вийдуть нерівними.

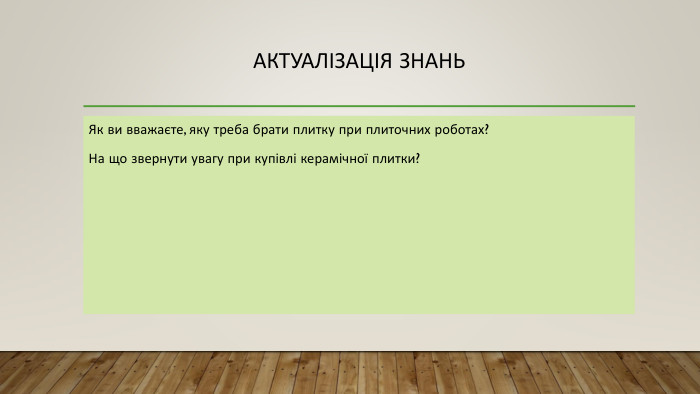

Актуалізація знань. Як ви вважаєте, яку треба брати плитку при плиточних роботах?На що звернути увагу при купівлі керамічної плитки?

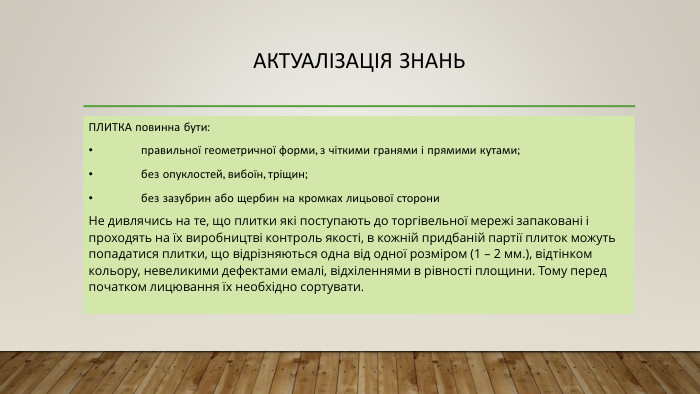

Актуалізація знань. ПЛИТКА повинна бути:• правильної геометричної форми, з чіткими гранями і прямими кутами;• без опуклостей, вибоїн, тріщин;• без зазубрин або щербин на кромках лицьової сторони Не дивлячись на те, що плитки які поступають до торгівельної мережі запаковані і проходять на їх виробництві контроль якості, в кожній придбаній партії плиток можуть попадатися плитки, що відрізняються одна від одної розміром (1 – 2 мм.), відтінком кольору, невеликими дефектами емалі, відхіленнями в рівності площини. Тому перед початком лицювання їх необхідно сортувати.

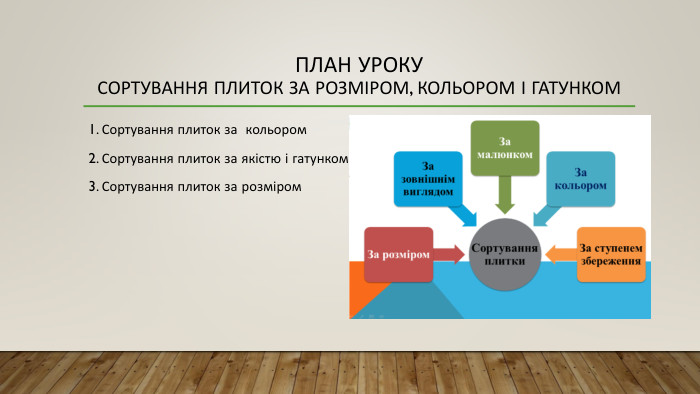

План уроку. Сортування плиток за розміром, кольором і гатунком1. Сортування плиток за кольором 2. Сортування плиток за якістю і гатунком3. Сортування плиток за розміром

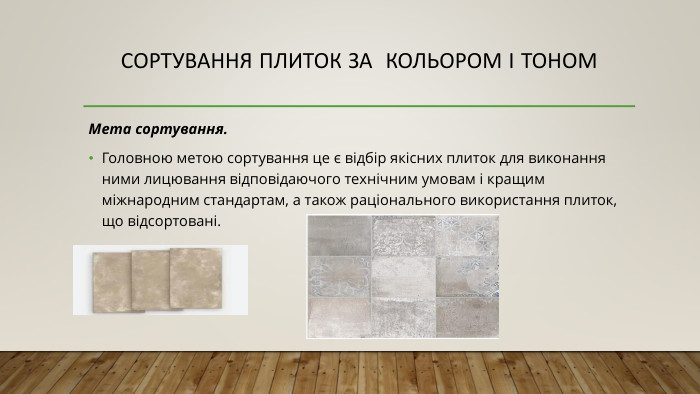

Сортування плиток за кольором і тоном Мета сортування. Головною метою сортування це є відбір якісних плиток для виконання ними лицювання відповідаючого технічним умовам і кращим міжнародним стандартам, а також раціонального використання плиток, що відсортовані.

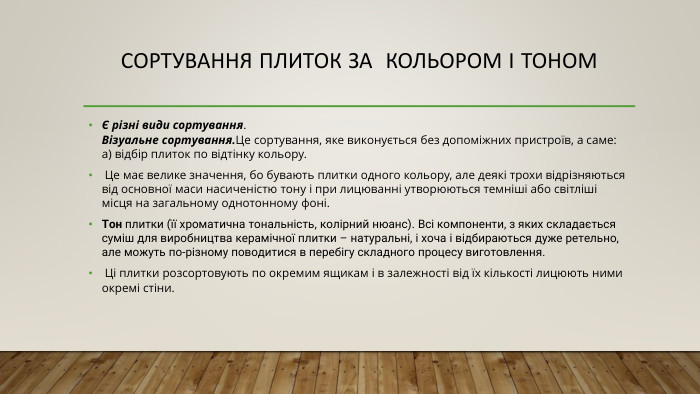

Сортування плиток за кольором і тоном Є різні види сортування. Візуальне сортування. Це сортування, яке виконується без допоміжних пристроїв, а саме: а) відбір плиток по відтінку кольору. Це має велике значення, бо бувають плитки одного кольору, але деякі трохи відрізняються від основної маси насиченістю тону і при лицюванні утворюються темніші або світліші місця на загальному однотонному фоні. Тон плитки (її хроматична тональність, колірний нюанс). Всі компоненти, з яких складається суміш для виробництва керамічної плитки – натуральні, і хоча і відбираються дуже ретельно, але можуть по-різному поводитися в перебігу складного процесу виготовлення. Ці плитки розсортовують по окремим ящикам і в залежності від їх кількості лицюють ними окремі стіни.

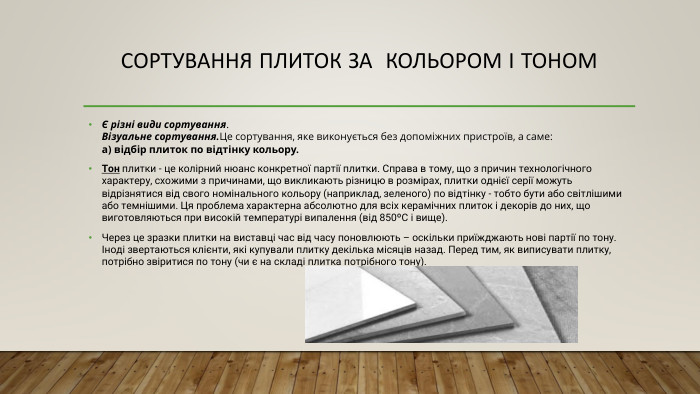

Сортування плиток за кольором і тоном Є різні види сортування. Візуальне сортування. Це сортування, яке виконується без допоміжних пристроїв, а саме: а) відбір плиток по відтінку кольору. Тон плитки - це колірний нюанс конкретної партії плитки. Справа в тому, що з причин технологічного характеру, схожими з причинами, що викликають різницю в розмірах, плитки однієї серії можуть відрізнятися від свого номінального кольору (наприклад, зеленого) по відтінку - тобто бути або світлішими або темнішими. Ця проблема характерна абсолютно для всіх керамічних плиток і декорів до них, що виготовляються при високій температурі випалення (від 850ºС і вище). Через це зразки плитки на виставці час від часу поновлюють – оскільки приїжджають нові партії по тону. Іноді звертаються клієнти, які купували плитку декілька місяців назад. Перед тим, як виписувати плитку, потрібно звіритися по тону (чи є на складі плитка потрібного тону).

Сортування плиток за кольором і тоном Є різні види сортування. Візуальне сортування. Це сортування, яке виконується без допоміжних пристроїв, а саме: а) відбір плиток по відтінку кольору. Виділяють 4 класи тонування плитки, які позначають абревіатурами (V1, V2, V3, V4), або виділяють графічно. V1 – кожна плитка в серії в рамках одного артикулу має однакову глазур та текстуру. Наявна відмінність мінімальна. V2 - плитка серії в рамках одного артикулу може мати невелику різницю в текстурі та/або малюнку. V3 – кожна плитка серії в рамках одного артикулу має відтінки, які повторюються і на інших плитках. Однак градація відтінків значно варіює. V4 – плитка серії імітує природній камінь, тому в рамках артикулу можливі значні відмінності по кольору.

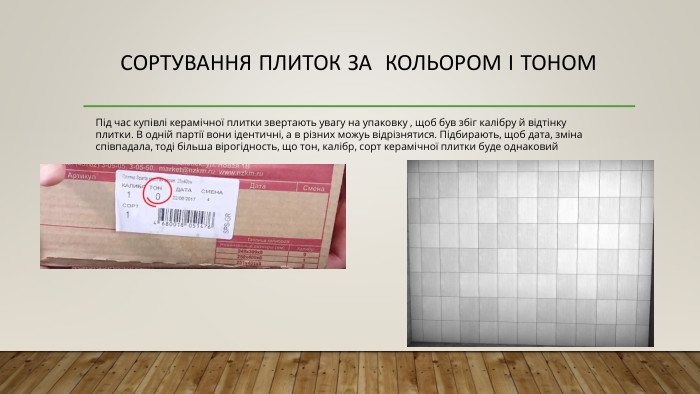

Сортування плиток за кольором і тоном Під час купівлі керамічної плитки звертають увагу на упаковку , щоб був збіг калібру й відтінку плитки. В одній партії вони ідентичні, а в різних можуь відрізнятися. Підбирають, щоб дата, зміна співпадала, тоді більша вірогідность, що тон, калібр, сорт керамічної плитки буде однаковий

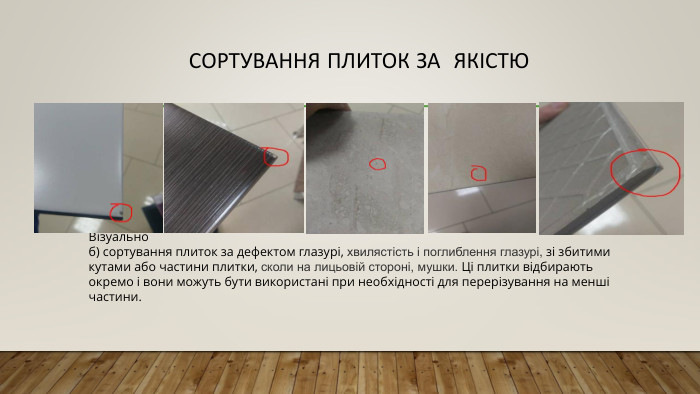

Сортування плиток за якістю Візуальноб) сортування плиток за дефектом глазурі, хвилястість і поглиблення глазурі, зі збитими кутами або частини плитки, сколи на лицьовій стороні, мушки. Ці плитки відбирають окремо і вони можуть бути використані при необхідності для перерізування на менші частини.

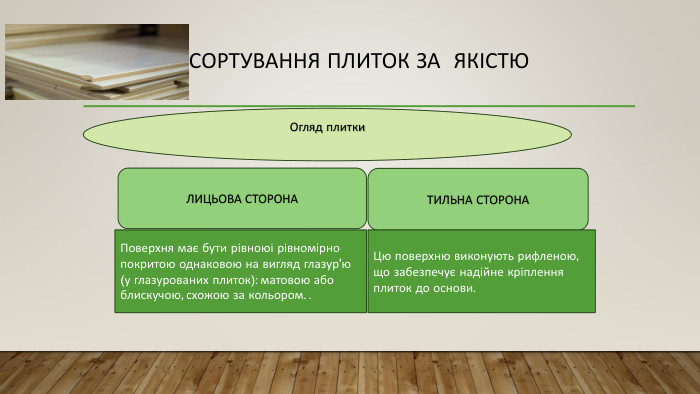

Сортування плиток за якістю. Огляд плитки. ЛИЦЬОВА СТОРОНАТИЛЬНА СТОРОНАПоверхня має бути рівноюі рівномірно покритою однаковою на вигляд глазур'ю (у глазурованих плиток): матовою або блискучою, схожою за кольором. . Цю поверхню виконують рифленою, що забезпечує надійне кріплення плиток до основи.

Сортування плиток за якістю. Дефект площини Плитка може мати дефекти площини, так званий «пропеллер», що можна спочатку побачити візуально в пачці, так як плитка з «пропеллером» не прилягає щільно до сусідніх рівних в площині плиток. Витягши ці плитки з пачки, їх кладуть поливою (глазурью) вниз на рівну площину (товсте скло) і натискаючи почергово пальцями на протилежні кути (по діагоналі), впевнюємось в наявності «пропеллера» і його величини. Якщо цей дефект по висоті коливання до 1,5 мм, то ці плитки можна використати в кінці ряду або на першому ряді біля плінтусу. Якщо більше 1,5 мм – плитка ріжеться при потребі на менші розміри, де цей «пропеллер» може майже зникнути.

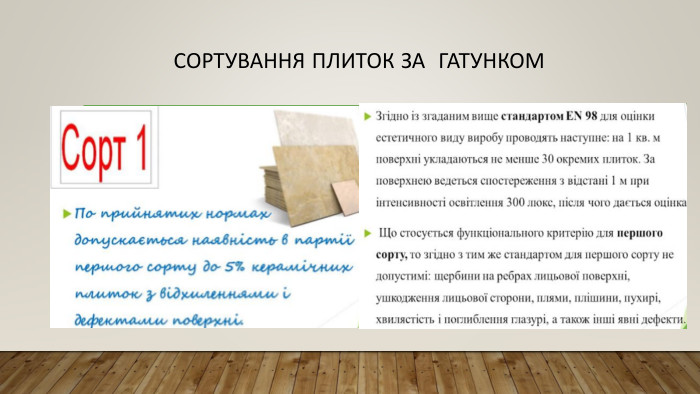

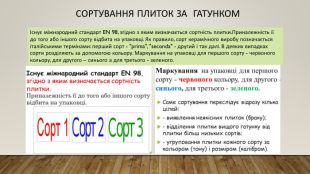

Сортування плиток за гатункомІснує міжнародний стандарт EN 98, згідно з яким визначається сортність плитки. Приналежність її до того або іншого сорту відбита на упаковці. Як правило, сорт керамічного виробу позначається італійськими термінами: перший сорт - "prima", "seconda" - другий і так далі. В деяких випадках сорти розділяють за допомогою кольору. Маркування на упаковці для першого сорту - червоного кольору, для другого – синього а для третього - зеленого.

Сортування плиток за гатунком

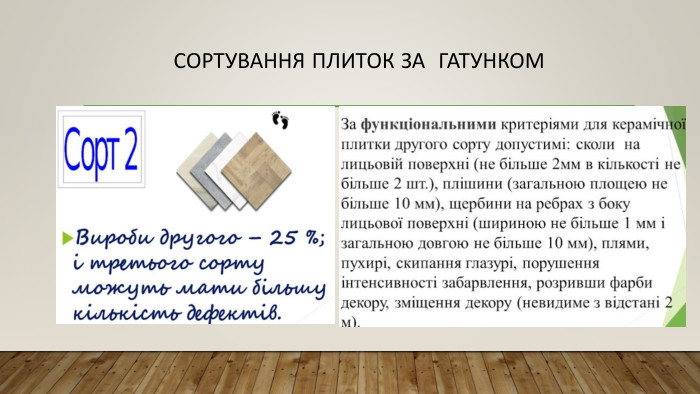

Сортування плиток за гатунком

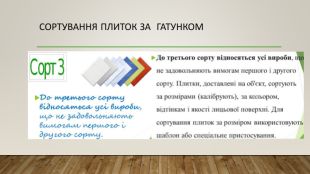

Сортування плиток за гатунком

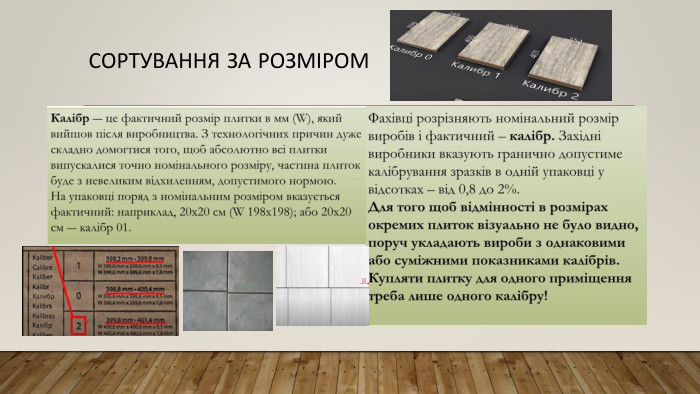

Сортування за розміром

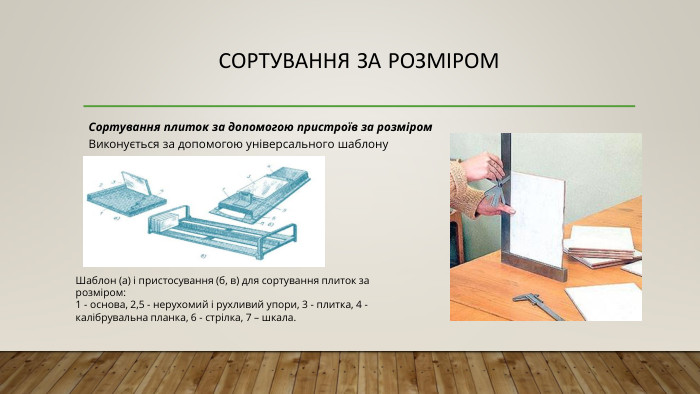

Сортування за розміром. Сортування плиток за допомогою пристроїв за розміром. Виконується за допомогою універсального шаблону Шаблон (а) і пристосування (б, в) для сортування плиток за розміром:1 - основа, 2,5 - нерухомий і рухливий упори, 3 - плитка, 4 - калібрувальна планка, 6 - стрілка, 7 – шкала.

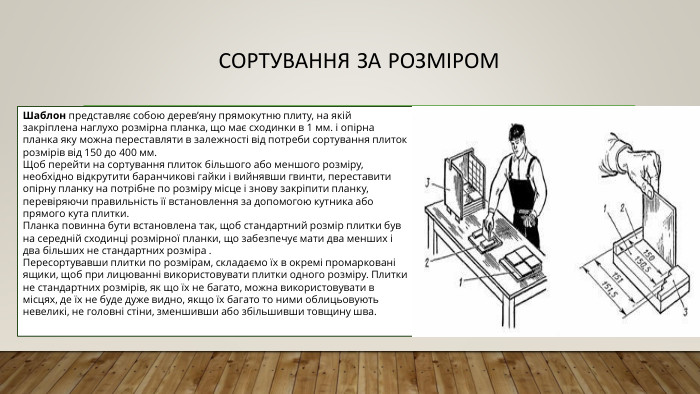

Сортування за розміром Шаблон представляє собою дерев’яну прямокутню плиту, на якій закріплена наглухо розмірна планка, що має сходинки в 1 мм. і опірна планка яку можна переставляти в залежності від потреби сортування плиток розмірів від 150 до 400 мм. Щоб перейти на сортування плиток більшого або меншого розміру, необхідно відкрутити баранчикові гайки і вийнявши гвинти, переставити опірну планку на потрібне по розміру місце і знову закріпити планку, перевіряючи правильність її встановлення за допомогою кутника або прямого кута плитки. Планка повинна бути встановлена так, щоб стандартний розмір плитки був на середній сходинці розмірної планки, що забезпечує мати два менших і два більших не стандартних розміра . Пересортувавши плитки по розмірам, складаємо їх в окремі промарковані ящики, щоб при лицюванні використовувати плитки одного розміру. Плитки не стандартних розмірів, як що їх не багато, можна використовувати в місцях, де їх не буде дуже видно, якщо їх багато то ними облицьовують невеликі, не головні стіни, зменшивши або збільшивши товщину шва.

Інформація про плитку на упаковці

Інформація про плитку на упаковціпри користуванні імпортними плитками або тими, що виготовлені по сучасній технології в Україні, необхідно звертати увагу на стрілку, що знаходиться на зворотньому боці плитки, вона вказує в якому напрямі повинні бути укладені всі плитки. Тому всі плитки після сортування за відтінком кольору і розмірами, повинні бути укладені в штабеля (стоси) в одному напрямку за стрілкою. Під час різання таких плиток треба також звертати увагу на напрямок стрілки, щоб неповномірні плитки були укладені в такому ж напрямку як і інші

Виконайте тестові завдання. Тест "Сортування плитки" https://naurok.com.ua/test/start/840170

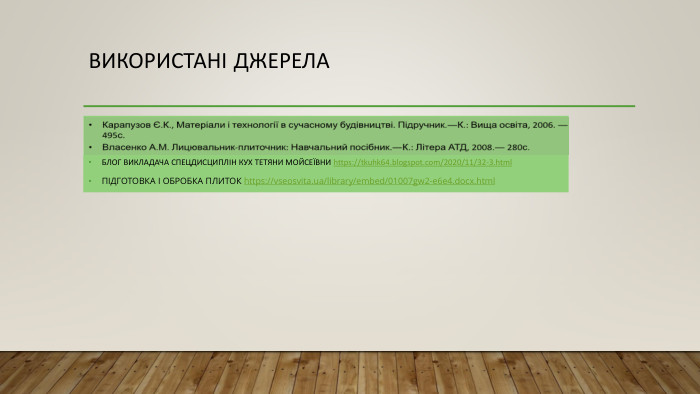

Використані джерела. БЛОГ ВИКЛАДАЧА СПЕЦДИСЦИПЛІН КУХ ТЕТЯНИ МОЙСЕЇВНИ https://tkuhk64.blogspot.com/2020/11/32-3.html ПІДГОТОВКА І ОБРОБКА ПЛИТОК https://vseosvita.ua/library/embed/01007gw2-e6e4.docx.html
