Юному радіоаматору – Музичний центр з FM радіоприймачем, плеєром МП3 і мегафоном

Юному радіоаматору – Музичний центр з  FM радіоприймачем, плеєром МП3 і мегафоном

     Виготовити музичний центр з  FM радіоприймачем в діапазоні 87,5 – 108 МГц, плеєром МП3 з U - накопичувачем, на базі модуля МП3/FM типу KEBIDU може навіть радіоаматор-початківець. Найдешевші модулі FM приймача і плеєру МП3 не мають додаткового підсилювача, тому необхідно сигнал з модуля подавати на додаткові підсилювачі, але виготовити підсилювачі низької частоти на мікросхемі К174УН4А, або на мікросхемі К174УН7 зовсім не складно.

    Модуль забезпечує два вихідних канали для подачі на підсилювачі лівого і правого каналів для отримання стереофонічного звучання.

Пропонується в корпусі музичного центру розмітити модуль FM/MP3,  два підсилювача низької частоти (ПНЧ). В якості ПНЧ доцільно використати набір  «Старт 7240» у . якому        є

радіокомпоненти для збірки двох підсилювачів на мікросхемах К174УН7 Принципова електрична схема з цього набору приведена на рис. 1. В якості гучномовців доцільно використати колонки з опором 4 Ом, потужністю 4 Вт. Такі підсилювачі забезпечують вихідну потужність 2 Вт з навантаженням 4 Ом, при цьому нелінійні  спотворення не перевищують 1%. Живлення підсилювачів напругою ±12 В. В стані «спокою» підсилювачі споживають струм, порядку 40 мА. Від напруги ±9 В підсилювачі працюють добре, проте вихідна потужність трохи менша.

   При необхідності можливо зробити тільки один підсилювач і отримаємо

«моно».

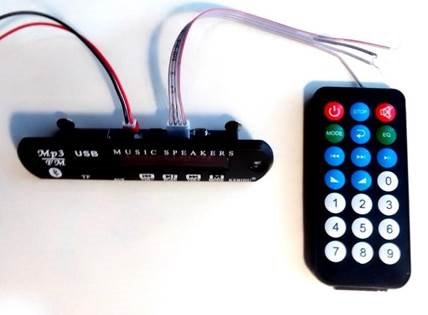

                                                                                                                                                  Вигляд                       модуля

радіоприймача FM/ МП3  типу KABIDU разом з пультом дистанційного управління показано на фото 1. Детальну інструкцію по модулю можливо отримати в (2). Готовий підсилювач низької частоти на два канали 2×3 Вт типу Micro USB DW-CT14 також можливо отримати через Інтернет-магазин.

                                 Фото 1

Можливо також придбати радіоконструктор «Старт 7240» - ПНЧ 2×2 Вт на мікросхемах К174УН7 (випускався на радіозаводі в Кам’янец-Подільську).

Коротка характеристика модуля МП3 /FM типу KEBIDU

Даний модуль живиться напругою 6-12 В і споживає струм 70 мА.

В модулі вмонтовано стабілізатор напруги з вихідною напругою 5 В на мікросхемі L78МО5    яка працює від напруги в межах 6-35 В.

Даний МР3 модуль з пультом дистанційного керування призначений для програвання звукових файлів форматів МР3, APE і WAV.

  Пристрій має вбудований Bluetooth модуль і цифровий FM- тюнер. Модуль МР3 призначений для створення аудіосистем або покращення аудіокомплексів, які не здатні програвати файли формату МРЗ (АРЕ і WAV).

У разі використання режиму USB (TF) рівень гучності змінюється тривалими натисканнями на кнопки VOL- і VOL+, а для перемикання звукового файлу необхідно коротко натиснути на них. Кнопка PLAY/PAUSE у цьому режимі просто зупиняє або відновлює відтворення.

   У режимі FM ця кнопка має інші властивості: при короткому натисканні починає сканувати діапазон до станції впевненого прийому, а при тривалому утримуванні її відновлюється відтворення або зупиняється прийом звукових сигналів. Якщо потрібно зробити перерву в прослуховуванні треку, то просто знімається напруга з пристрою в цілому і U- накопичувач залишається в такому стані і після подачі напруги живлення продовжується прослуховування треку.     За допомогою роз'ємів TF, USB та AUX здійснюється підключення зовнішніх носіїв звукових файлів (USB флешки, картки пам’яті). Гніздо AUX є входом для підключення джерела аналогового сигналу за допомогою mini jack 3,5 мм.     На платі пристрою розміщені виводи для підключення живлення – червоний провід «+» і чорний провід «-». 1-й провід вихід перщого каналу (лівого). 2-й провід (середній між 1-м і 3-м) загальний (земляний) і його необхідно з’єднати з «-»,3-й провід в джгуті вихід другого (првого) каналу. Вивід  для зовнішньої антени (червоний провід) (4 в джгуті).

   Для нормальної роботи FM радіоприймача необхідно використовувати зовнішню антену. Так з кімнатною антеною, описаною в (2) радіоприймач приймає 17 радіомовних радіостанцій в сільській місцевості автора (п’ять іноземних – Молдова, Румунія). Фактично більше радіостанцій, але деякі радіостанції з шумами не враховувалися. Чутливість FM радіоприймача досить висока.

    На модулі перехід з однієї радіостанції на іншу проводиться поступово, натискуванням відповідних кнопок. А за допомогою дистанційного пульту керування (ПК) можливо вибрати потрібний «канал» натискуючи відповідний номер. Від 1 до 9 (одноцифрові) зробити це не важко, а двоцифрові (окрім 11, 22, 33 і т. д.) набирати важкувато – приходиться натискувати обома руками - почергово.

   За допомогою ПК можливо також вибрати необхідний трек при прослуховуванні з USB флешки. При прослуховуванні треку з флешки і при потребі відлучитися можливо перервати прослуховування натиснувши на ПК «кнопку вимкнення» (червона) – на дисплеї модуля засвітиться «off»; після ввімкнення цією ж кнопкою буде продовження прослуховування треку.

 Для пульту використовується літієва батарея типу СR2025 (DL2025. ECR2025. RR2025, RCE2025, LM2025, ECR2025).

Характеристика батареї CR2025:

Батарейка CR2025 Varta Lithium (3v)

послідовно – напругою 11,1 В. В принципі, в стаціонарних умовах можливо живити пристрій від випрямляча на 9 В, або 12 В.

При живленні від літій-іонних акумуляторів виникає необхідність в їх зарядці.

Пристрій для зарядки літій-іонних акумуляторів описаний в (3).

Щоб убезпечитися від виходу з ладу пристрою при переполюсуванні необхідно в провід подачі «+» ввімкнути напівпровідниковий діод типу КД202А – анодом до джерела живлення.

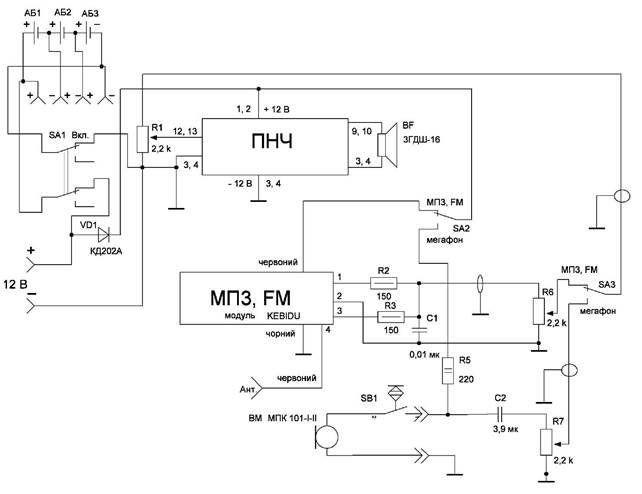

      Щоб отримати додатково ще і мегафон необхідно зібрати схему комутації, представлену на рис. 2.

   Для мегафона використано мікрофон типу МПК 101-I-II, який має вбудований додатковий підсилювач.  Мікрофони типу МПК 101-I-II були розроблені для телефонних апаратів взамін вугляних мікрофонів і мають такі ж розміри. Мікрофонний капсюль поміщається в мікротелефонну трубку від телефону, яку необхідно розпиляти навпіл. Кнопку SB1 бажано встановити у корпусі мікротелефонної трубки. Під час розмови кнопку необхідно утримувати натиснутою. Кабель для мікрофона має бути довжиною 3...5 м, тип кабелю ПВЧС-250; двожильний, екранований.

                                             Рис. 2

 Пристрій живиться від трьох літій іонних акумуляторів на 3,7 В ємністю

5000 мА/г, включених послідовно напругою 11,1 В. Акумулятори виведені на гнізда і є можливість заряджати кожен окремо. Можливо також подати зовні напругу ±12 В, (±9 В) при цьому перемикач SA1 повинен бути вимкнений.   Зовнішній вигляд пристрою показано на фото 2.

                          Фото 2

1.  Автор: Бабин Дмитро Святославович, Юному радіоаматору – Активна акустична система з підсилювачем низької частоти на мікросхемі К174УН4А, платформа «Всеосвіта», 2025 Посилання через Інтернет:

https://vseosvita.ua/library/yunomu-radioamatoru-aktyvna-akustychna-systemaz-pidsyliuvachem-nyzkoi-chastoty-na-mikroskhemi-k174un4a-906325.html

2.  Посилання через Інтернет:

https://i2c.com.ua/audio/mp3-audio/mp3-modul-z-pultom-ta-bluetooth-ovalnij

3.  Автор: Бабин Дмитро Святославович, Простий зарядний пристрій для заряду літій – іонних акумуляторів, платформа «Всеосвіта», 2021.

Посилання через Інтернет:

https://vseosvita.ua/library/prostij-zaradnij-pristrij-dla-zaradu-litij-ionnihakumulatoriv-503379.html

Автор: Бабин Дмитро Святославович
