ІТК. Обпилювання криволінійних поверхонь. Слюсарні роботи.

Заголовна частина

Професія:« Слюсар з ремонту с/г машин та устаткування. Тракторист-машиніст с/г виробництва (категорії А1,А2,В1).

 Водій автотранспортних засобів(категорії В,С)»

Кваліфікація: Слюсар з ремонту с/г машин та устаткування  2(1-2) розряд

Учнівська норма

Часу на виконання: 5 години

СРСГМУ – 2.1.2 Виконання слюсарної обробки деталей за 12-14 квалітетами( 5-6 – м класами точності)

Тема уроку 11: Обпилювання криволінійних поверхонь

Мета: сформувати навички по організації робочого місця, вивчити безпечні прийоми праці; навчити учнів прийомам обпилювання криволінійних поверхонь

Основна частина

Зміст завдання та послідовність його виконання

Обладнання, інструменти, пристосування

Технічні умови і вказівки щодо виконання переходів, операцій

Ескізи, рисунки, схеми

1. Ознайомитися з вимогами охорони праці під час обпилювання металу.

Ознайомитись з інструкційно-технологічними картами, інструкціями з охорони праці.

2.Підібрати інструмент та пристосування

Слюсарні лещата, напилок

Напилками слюсар надає деталям потрібної форми і розмірів, припасовує деталі одну до одної, підготовляє кромки деталей для зварювання та виконує інші роботи. За допомогою напилків обробляють площини, криволінійні поверхні, пази, канавки, отвори будь-якої форми, поверхні, розміщені під різними кутами, тощо. Припуски на обпилювання залишають невеликими — від 0,5 до 0,25 мм. Точність обробки обпилюванням становить 0,2...0,05 мм (в окремих випадках — до 0,001 мм)

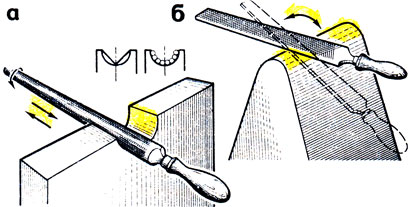

3.Обпилювання опуклих криволінійних поверхонь

Слюсарні лещата, напилок

 Опуклі криволінійні поверхні можна обробляти, використовуючи прийом «розгойдування» напилка. Із цією метою на початку переміщення напилка його носок торкається заготовки, а ручка опущена. У міру просування напилка носок опускається, а ручка піднімається. Під час зворотного ходу рух напилка протилежний.

4.Обпилювання увігнутих криволінійних  поверхонь.

Слюсарні лещата, напилок

Увігнуті криволінійні поверхні залежно від радіуса кривизни обробляють круглими чи напівкруглими напилками. Напилком виконують складний рух уперед і вбік із поворотом навколо осі заготовки. У процесі обробки криволінійних поверхонь розміщення заготовки в лещатах періодично змінюють таким чином, щоб оброблювана ділянка розміщувалася під напилком.

5.Обпилювання криволінійних поверхонь по копіру.

Слюсарні лещата, напилок, копір

Найбільш продуктивним є обпилювання заготовок, що мають криволінійний профіль, по копіру. Копір - це пристосування, робочі поверхні якого оброблено відповідно до контуру оброблюваної деталі з точністю від 0,05 до 0,1 мм, загартовано та відшліфовано. Виготовляючи партії однакових деталей, доцільно зробити шаблон. У цьому випадку шаблон із закріпленою заготовкою затискають у лещатах і обпилюють доти, доки напилок не торкнеться шаблона.
