Методика перевірки (випробування та діагностики) силових та контрольних кабелів

Види кабелів і проводів та їх призначення. Методика перевірки (випробування та діагностики) силових та контрольних кабелів

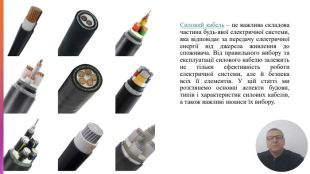

Силовий кабель – це важлива складова частина будь-якої електричної системи, яка відповідає за передачу електричної енергії від джерела живлення до споживача. Від правильного вибору та експлуатації силового кабелю залежить не тільки ефективність роботи електричної системи, але й безпека всіх її елементів. У цій статті ми розглянемо основні аспекти будови, типів і характеристик силових кабелів, а також важливі нюанси їх вибору.

Будова та характеристика силового кабелю. Щоб зрозуміти, як працює силовий кабель, важливо ознайомитися з його будовою. Кожен кабель складається з кількох основних компонентів, які виконують різні функції і забезпечують надійну передачу електричної енергії. Основні частини силового кабелю включають:1 — струмовідна жила; 2 — ізоляція струмовідної жили; 3 — поясна ізоляція; 4 — оболонка; 5 — екран; 6 — захисна броня; 7 — зовнішня непроникна оболонка. Характеристика силового кабелю визначає його здатність ефективно і безпечно передавати електричну енергію. Щоб правильно вибрати силовий кабель для конкретних умов експлуатації, важливо розуміти, з яких елементів він складається і які параметри впливають на його роботу. Розглянемо основні складові частини силового кабелю та їх характеристики:

1. Провідники (жили)Провідники – це основна частина силового кабелю, через яку проходить електричний струм. Вони можуть бути виготовлені з різних матеріалів і мати різну конструкцію: Матеріал: Найпоширеніші матеріали для провідників – це мідь і алюміній. Мідь має високу електропровідність, що забезпечує менші втрати енергії і кращу ефективність. Алюміній, хоча і має меншу провідність, є більш легким і дешевим, проте менш стійким до корозії. Конструкція: Провідники можуть бути одножильними або багатожильними (від 2 до 5 жил). Одножильні силові кабелі мають один товстий провідник і зазвичай використовуються в ситуаціях, де потрібна висока механічна міцність. Багатожильні силові кабелі складаються з кількох тонких провідників, що забезпечує більшу гнучкість і легкість в установці, особливо в умовах руху або вигинання.2. ІзоляціяІзоляція – це матеріал, що обгортає провідники і виконує кілька важливих функцій: Захист від коротких замикань: Ізоляція запобігає випадковому контакту провідників один з одним або з іншими провідними елементами, що може призвести до короткого замикання. Безпека: Ізоляція захищає користувачів від електричних ударів і запобігає виникненню електричних перешкод. Матеріали: Ізоляція може бути виготовлена з різних матеріалів, таких як ПВХ (полівінілхлорид), XLPE (поперечно зв'язаний поліетилен), гума, поліуретан та інші. Кожен матеріал має свої властивості, такі як стійкість до високих температур, механічних пошкоджень і хімічних впливів.

3. Екранування. Екранування – це додатковий шар, що може бути присутнім у конструкції силового кабелю для захисту від електромагнітних перешкод: Призначення: Екранування забезпечує захист від зовнішніх електромагнітних впливів і зменшує рівень перешкод, що може вплинути на якість передачі сигналу або енергії. Матеріали: Екранування може бути виконано з металевих фольг або сіток, що обгортають провідники, забезпечуючи хороший захист від електромагнітних завад.4. Захисна оболонка. Захисна оболонка – це зовнішній шар силового кабелю, який виконує функцію фізичного захисту: Захист від механічних пошкоджень: Оболонка захищає силовий кабель від фізичних ушкоджень, таких як розриви або деформації. Стійкість до агресивних середовищ: Вона захищає від впливу вологи, хімічних речовин, ультрафіолетового випромінювання і інших агресивних факторів. Матеріали: Захисна оболонка може бути виготовлена з ПВХ, поліуретану, гуми або інших стійких до впливу матеріалів. Кожен з цих елементів має критичне значення для загальної ефективності і безпеки силового кабелю. Правильний вибір і якість цих складових визначають не лише технічні характеристики силового кабелю, але й його здатність витримувати різні умови експлуатації і забезпечувати надійну передачу електричної енергії.

Види силових кабелів. Силові кабелі використовуються для передачі електричної енергії і можуть відрізнятися за кількома критичними параметрами, такими як конструкція, матеріал провідників, допустима напруга і середовище експлуатації. Розглянемо основні види силових кабелів і їх характеристики: Кабель силовий мідний: найпоширеніший тип силових кабелів завдяки своїй високій електропровідності та гнучкості. Кабель силовий алюмінієвий: використовується там, де необхідно зменшити вагу і витрати, а також там, де провідність мідних кабелів є надмірною Одножильні силові кабелі: мають один товстий провідник і зазвичай використовуються в стаціонарних установках. Багатожильні силові кабелі: складаються з кількох тонких провідників, які разом утворюють один кабель. Кабелі з ПВХ-ізоляцією: одні з найпоширеніших завдяки своїй універсальності і відносно низькій вартості. Кабелі з XLPE-ізоляцією (поперечно зв'язаний поліетилен): забезпечують високу стійкість до температурних перепадів і механічних навантажень. Гумові кабелі: використовуються в умовах, де необхідна висока гнучкість і стійкість до агресивних середовищ. Поліуретанові і тефлонові кабелі: забезпечують надзвичайну стійкість до механічних пошкоджень і хімічних впливів. Кабелі для зовнішнього застосування: розроблені для витримування впливу навколишнього середовища.

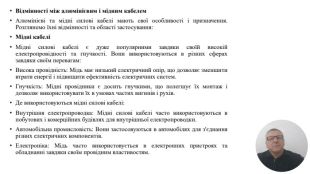

Відмінності між алюмінієвим і мідним кабелем. Алюмінієві та мідні силові кабелі мають свої особливості і призначення. Розглянемо їхні відмінності та області застосування: Мідні кабеліМідні силові кабелі є дуже популярними завдяки своїй високій електропровідності та гнучкості. Вони використовуються в різних сферах завдяки своїм перевагам: Висока провідність: Мідь має низький електричний опір, що дозволяє зменшити втрати енергії і підвищити ефективність електричних систем. Гнучкість: Мідні провідники є досить гнучкими, що полегшує їх монтаж і дозволяє використовувати їх в умовах частих вигинів і рухів. Де використовуються мідні силові кабелі: Внутрішня електропроводка: Мідні силові кабелі часто використовуються в побутових і комерційних будівлях для внутрішньої електропроводки. Автомобільна промисловість: Вони застосовуються в автомобілях для з'єднання різних електричних компонентів. Електроніка: Мідь часто використовується в електронних пристроях та обладнанні завдяки своїм провідним властивостям.

Алюмінієві кабеліАлюмінієві силові кабелі мають нижчу вартість і меншу вагу порівняно з мідними, але їх провідність також менша. Алюміній зазвичай використовується в ситуаціях, де важливі економічні фактори або потрібно зменшити вагу. Де використовуються алюмінієві силові кабелі: Енергетичні лінії: Алюмінієві кабелі часто застосовуються для електропередачі на великих відстанях, таких як повітряні лінії електропередачі. Будівництво: Вони використовуються в промислових і будівельних установках для підключення електричних систем. Зовнішні інсталяції: Завдяки своїй легшій вазі, алюмінієві кабелі часто використовуються в зовнішніх установках, де вага є критичним фактором. Порівняння та вибір. Мідні силові кабелі забезпечують кращу електропровідність і гнучкість, що робить їх ідеальними для використання в внутрішніх системах і технічних пристроях, де високі вимоги до якості передачі енергії. Алюмінієві силові кабелі, у свою чергу, є більш економічними і легшими, що робить їх корисними для великих енергетичних проектів і зовнішніх інсталяцій, де важлива вага та витрати. Вибір між мідними і алюмінієвими кабелями залежить від конкретних умов експлуатації, включаючи вартість, технічні вимоги та умови навколишнього середовища.

Маркування кабелів. Маркування силових кабелів є важливим аспектом, який забезпечує правильну ідентифікацію і вибір кабелю для конкретного застосування. Воно містить інформацію про тип кабелю, його характеристики та область застосування. Розглянемо, як маркуються силові кабелі і що означають різні маркування. Основні компоненти маркування кабелів. Тип кабелю: Маркування кабелю зазвичай починається з позначення його типу, що вказує на призначення і конструкцію кабелю. Наприклад, ВВГ, АВВГ, NYM. Матеріал провідників: Маркування вказує, з якого матеріалу виготовлені провідники. Наприклад, "м" у маркуванні може означати мідь ("мідний"), а "ал" - алюміній ("алюмінієвий").Ізоляція та оболонка: Вказується тип ізоляції та оболонки, які забезпечують захист провідників. Наприклад, "ПВХ" або "XLPE" вказують на матеріали ізоляції та оболонки. Кількість і переріз провідників: Маркування часто містить інформацію про кількість провідників і їх переріз. Наприклад, "3х1.5" означає, що кабель має три провідники, кожен з яких має переріз 1.5 мм². Специфікації і стандарти: Декілька символів або цифр можуть вказувати на специфічні технічні характеристики кабелю, такі як напруга, температурні умови або відповідність певним стандартам.

Приклади маркування силових кабелів. АВВГ: Силовий кабель з алюмінієвими жилами та ПВХ оболонкою, без броні. ВВГ: Аналог АВВГ, але з мідними жилами, також з ПВХ ізоляцією та оболонкою, без броні. АВВГ-П: Плоский силовий кабель з алюмінієвими жилами та ПВХ оболонкою. ВВГп: Плоский мідний кабель з ПВХ ізоляцією та оболонкою. АВВГнг: Негорючий силовий кабель з алюмінієвими жилами та ПВХ оболонкою. ВВГнг: Негорючий мідний кабель з ПВХ ізоляцією та оболонкою. АВВГ-Пнг: Плоский негорючий алюмінієвий кабель з ПВХ оболонкою. ВВГ-Пнг: Плоский негорючий мідний кабель з ПВХ оболонкою. АВВГнг-LS: Негорючий алюмінієвий кабель з низьким рівнем димовиділення. ВВГнгд: Негорючий мідний силовий кабель, з оболонкою та ізоляцією з ПВХ, яка не підтримує горіння та не виділяє диму під час пожежі. ВВГнг-LS: Негорючий мідний кабель з низьким рівнем димовиділення.

Надійна електрична мережа – основа функціонування будь-якого об'єкта, від приватного будинку до великого промислового підприємства. Проте, з часом або внаслідок зовнішніх факторів, кабелі можуть виходити з ладу. Несправність кабелю може паралізувати роботу, призвести до фінансових втрат, а в деяких випадках – навіть до небезпечних ситуацій. Саме тому діагностика кабелю – це критично важливий процес, що вимагає швидкого та точного виявлення проблеми. У цій статті ми розглянемо основні причини несправностей, методи, інструменти та покрокові кроки для ефективного пошуку та усунення пошкоджень.

Чому виникають несправності кабелю: основні причини. Розуміння причин несправностей допомагає швидше локалізувати проблему та запобігти її повторенню. Механічні пошкодження. Це одна з найпоширеніших причин. Кабелі можуть бути пошкоджені під час будівельних робіт (проколи, перерізи), внаслідок надмірного перегину, удару або тиску. Навіть природні явища, такі як осідання ґрунту чи повені, можуть призвести до механічних пошкоджень підземних кабелів. Пошкодження ізоляціїІзоляція кабелю з часом старіє, втрачає свої діелектричні властивості під впливом ультрафіолету, вологи, хімічних речовин або перепадів температур. Гризуни також часто стають причиною пошкодження ізоляції, що може призвести до коротких замикань або витоку струму. Перевантаження та коротке замикання. Використання кабелю, що не відповідає розрахунковому навантаженню, призводить до його перегріву та руйнування ізоляції. Коротке замикання, спричинене неправильним підключенням, пошкодженням ізоляції або іншими факторами, є серйозною несправністю, що може призвести до пожежі. Заводський брак. Хоча це трапляється рідше, але дефекти, допущені при виробництві кабелю або використання неякісних матеріалів, можуть стати причиною несправності навіть нового виробу.

Перші кроки: візуальний огляд та елементарна перевірка. Перед тим, як братися за складні інструменти, завжди починайте з найпростішого. Безпека понад усе. Пам'ятайте: робота з електрикою може бути небезпечною. Перед будь-якими маніпуляціями з кабелем, завжди знеструмлюйте відповідну ділянку мережі, вимкнувши автоматичний вимикач або витягнувши запобіжник. Використовуйте засоби індивідуального захисту (ЗІЗ): гумові рукавички, ізольовані інструменти. Візуальний огляд. Уважно огляньте доступні частини кабелю. Шукайте видимі пошкодження: обгорілі ділянки, тріщини, перегини, сліди плавлення ізоляції. Перевірте стан розеток, вимикачів, розподільних коробок та місць з'єднань – часто несправності криються саме там. Прості методи перевірки. Для швидкої попередньої оцінки можна використовувати індикаторну викрутку, щоб перевірити наявність фази в розетці або на кінці кабелю (за умови, що ви знаєте, де має бути фаза). Також, якщо несправність стосується конкретного пристрою, спробуйте підключити його до іншої розетки або перевірити його справність на іншому кабелі.

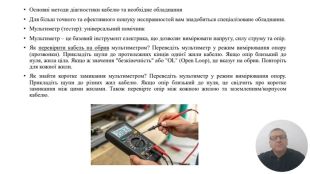

Основні методи діагностики кабелю та необхідне обладнання. Для більш точного та ефективного пошуку несправностей вам знадобиться спеціалізоване обладнання. Мультиметр (тестер): універсальний помічник. Мультиметр – це базовий інструмент електрика, що дозволяє вимірювати напругу, силу струму та опір. Як перевірити кабель на обрив мультиметром? Переведіть мультиметр у режим вимірювання опору (прозвонки). Прикладіть щупи до протилежних кінців однієї жили кабелю. Якщо опір близький до нуля, жила ціла. Якщо ж значення "безкінечність" або "OL" (Open Loop), це вказує на обрив. Повторіть для кожної жили. Як знайти коротке замикання мультиметром? Переведіть мультиметр у режим вимірювання опору. Прикладіть щупи до різних жил кабелю. Якщо опір близький до нуля, це свідчить про коротке замикання між цими жилами. Також перевірте опір між кожною жилою та заземленням/корпусом кабелю.

Покрокова методика перевірки. Крок 1: Вимірювання опору ізоляції (Мегаомметром)Цей етап є первинним і обов'язковим для всіх типів кабелів. Він дозволяє виявити грубі пошкодження ізоляції. Прилади: Мегаомметр на 1000 В або 2500 В (залежно від робочої напруги кабелю). Схема підключення: Опір вимірюється між кожною жилою та землею (або бронею/екраном), а також між кожною парою жил (A-B, B-C, C-A). Жили, які в цей момент не перевіряються, заземлюються. Час вимірювання: 1 хвилина (фіксується сталий показник). Норми: Для кабелів до 1000 В: опір ізоляції має бути не менше 0,5 МОм. Для кабелів вище 1000 В: чіткої верхньої норми немає, але зазвичай показник має бути не менше 10 МОм (для старої ізоляції) і сотні/тисячі МОм для нових кабелів.⚠️ Важливо: Після кожного вимірювання обов'язково розряджайте жилу кабелю на землю протягом 1–3 хвилин, оскільки кабель має значну електричну ємність!

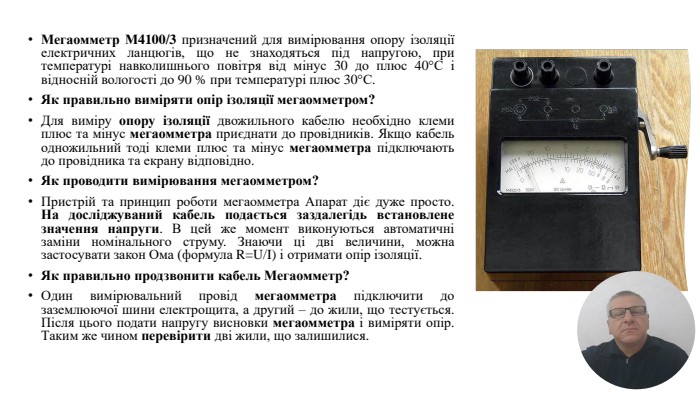

Мегаомметр М4100/3 призначений для вимірювання опору ізоляції електричних ланцюгів, що не знаходяться під напругою, при температурі навколишнього повітря від мінус 30 до плюс 40°С і відносній вологості до 90 % при температурі плюс 30°С. Як правильно виміряти опір ізоляції мегаомметром?Для виміру опору ізоляції двожильного кабелю необхідно клеми плюс та мінус мегаомметра приєднати до провідників. Якщо кабель одножильний тоді клеми плюс та мінус мегаомметра підключають до провідника та екрану відповідно. Як проводити вимірювання мегаомметром?Пристрій та принцип роботи мегаомметра Апарат діє дуже просто. На досліджуваний кабель подається заздалегідь встановлене значення напруги. В цей же момент виконуються автоматичні заміни номінального струму. Знаючи ці дві величини, можна застосувати закон Ома (формула R=U/I) і отримати опір ізоляції. Як правильно продзвонити кабель Мегаомметр?Один вимірювальний провід мегаомметра підключити до заземлюючої шини електрощита, а другий – до жили, що тестується. Після цього подати напругу висновки мегаомметра і виміряти опір. Таким же чином перевірити дві жили, що залишилися.

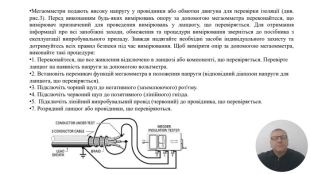

Мегаомметри подають високу напругу у провідники або обмотки двигуна для перевірки ізоляції (див. рис.3). Перед виконанням будь-яких вимірювань опору за допомогою мегаомметра переконайтеся, що вимірювач призначений для проведення вимірювань у ланцюгу, що перевіряється. Для отримання інформації про всі запобіжні заходи, обмеження та процедури вимірювання зверніться до посібника з експлуатації випробувального приладу. Завжди надягайте необхідні засоби індивідуального захисту та дотримуйтесь всіх правил безпеки під час вимірювання. Щоб виміряти опір за допомогою мегаомметра, виконайте такі процедури:1. Переконайтеся, що все живлення відключено в ланцюзі або компоненті, що перевіряється. Перевірте ланцюг на наявність напруги за допомогою вольтметра.2. Встановіть перемикач функцій мегаомметра в положення напруги (відповідний діапазон напруги для ланцюга, що перевіряється).3. Підключіть чорний щуп до негативного (заземлюючого) роз'єму.4. Підключіть червоний щуп до позитивного (лінійного) гнізда.5. Підключіть лінійний випробувальний провід (червоний) до провідника, що перевіряється.7. Розрядний ланцюг або провідники, що перевіряються.
