Презентація до уроку "Трансформатор. Виробництво, передача та використання енергії змінного струму."

виробництво, передача та використання енергії змінного струму. трансформатор. Підготував: Олексій Гринишин, викладач фізики і астрономії Рава-Руського професійного ліцею.

Під час уроку ми дізнаємось: Чому напругу потрібно змінювати? Історію трансформаторів. Будова трансформатора. Принцип дії трансформатора. Режими роботи трансформатора. Типи трансформаторів.

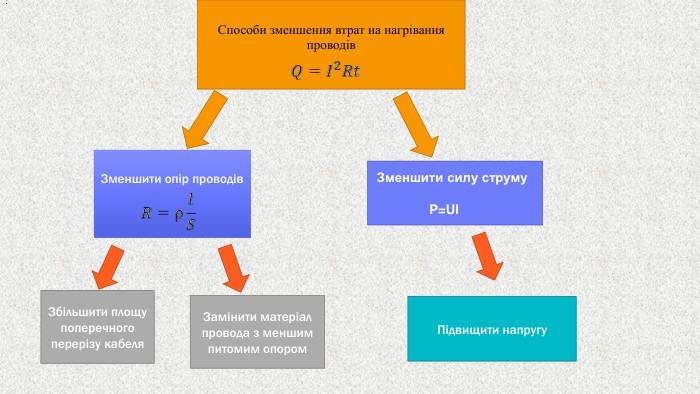

Способи зменшення втрат на нагрівання проводів. Зменшити опір проводів. Збільшити площу поперечного перерізу кабеля. Замінити матеріал провода з меншим питомим опором Зменшити силу струму P=UIПідвищити напругу:

 : Історія винайдення трансформатора. Майкл Фарадей (1831) – відкрив явище електромагнітної індукції, що стало основою для роботи трансформатора.Іполіт Піксі (1870-ті) – розробили ранні прототипи пристроїв, що працювали за принципом трансформації напруги. Михайло Доліво-Добровольський (1881) удосконалив трансформатор для трифазних систем електропостачання інженер українського походження. Груав вчених на чолі з Отто Блаті (1885)створили перший ефективний трансформатор із замкненим магнітопроводом, що зробило пристрій практичним для широкого використання.

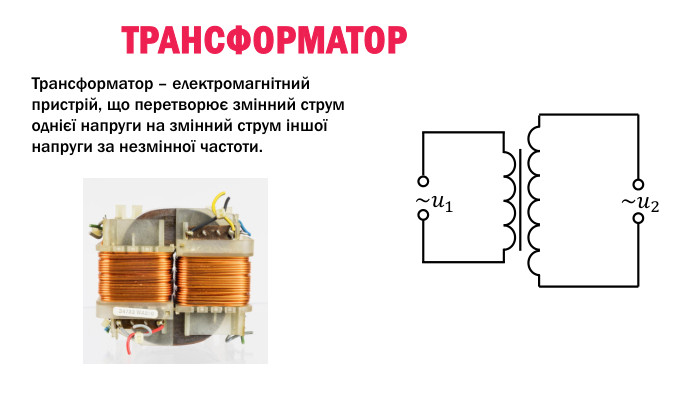

Трансформатор – електромагнітний пристрій, що перетворює змінний струм однієї напруги на змінний струм іншої напруги за незмінної частоти. Трансформатор~𝑢1 ~𝑢2

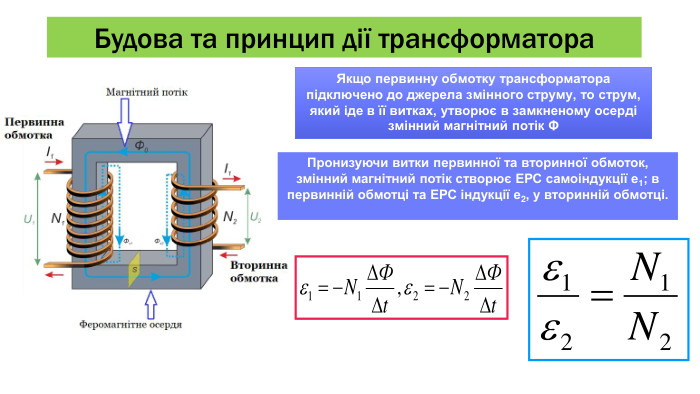

Будова та принцип дії трансформатора Якщо первинну обмотку трансформатора підключено до джерела змінного струму, то струм, який іде в її витках, утворює в замкненому осерді змінний магнітний потік ΦПронизуючи витки первинної та вторинної обмоток, змінний магнітний потік створює ЕРС самоіндукції е1; в первинній обмотці та ЕРС індукції е2, у вторинній обмотці.

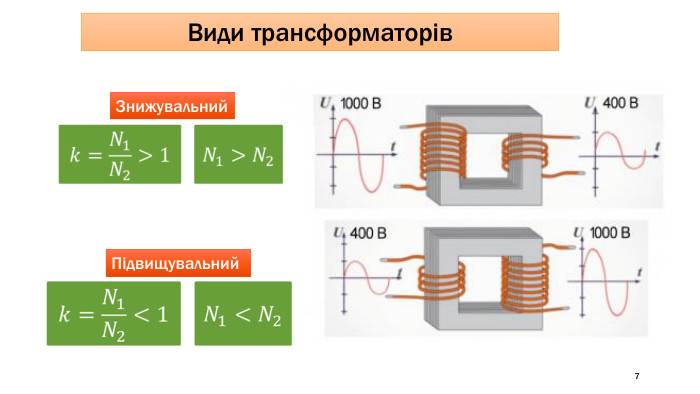

7 Види трансформаторів. Знижувальний Підвищувальний

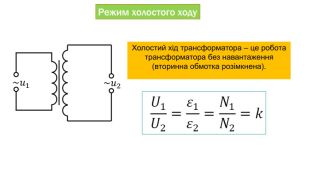

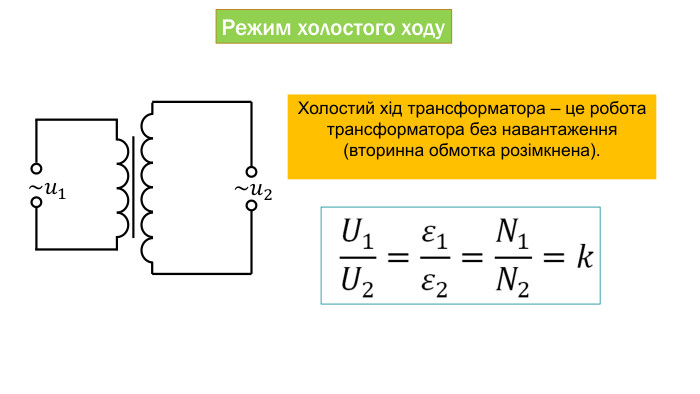

Режим холостого ходу~𝑢1 ~𝑢2 Холостий хід трансформатора – це робота трансформатора без навантаження (вторинна обмотка розімкнена).

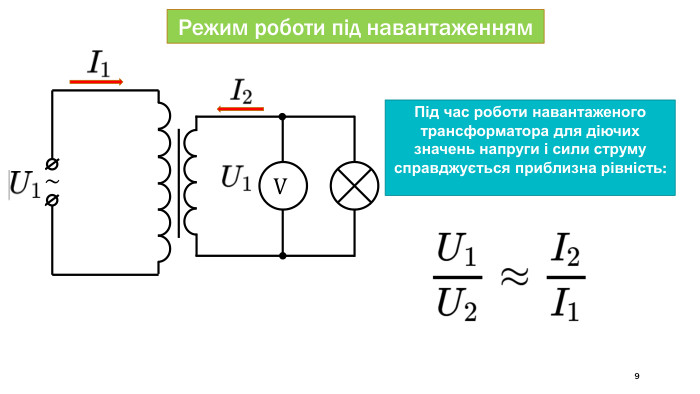

Effective delivery techniques9 Режим роботи під навантаженням~ V Під час роботи навантаженого трансформатора для діючих значень напруги і сили струму справджується приблизна рівність:

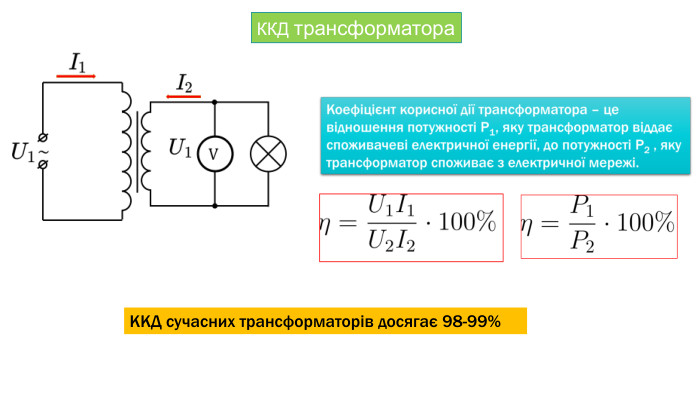

10 ККД трансформатора. Коефіцієнт корисної дії трансформатора – це відношення потужності P1, яку трансформатор віддає споживачеві електричної енергії, до потужності P2 , яку трансформатор споживає з електричної мережі. ККД сучасних трансформаторів досягає 98-99%

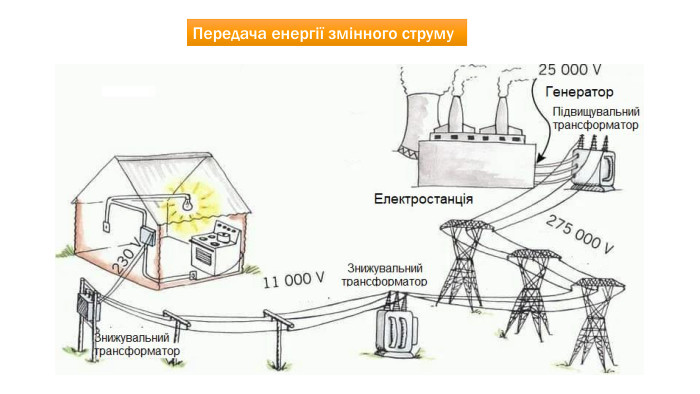

Передача енергії змінного струму

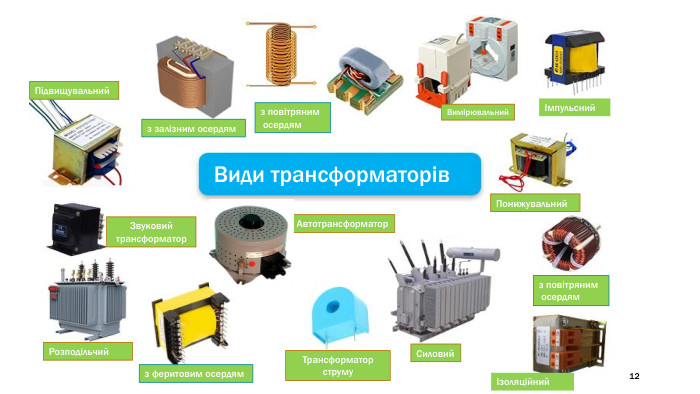

Dynamic delivery12 ВимірювальнийІмпульсний. Понижувальний. СиловийІзоляційний. Трансформатор струму. Розподільчий. Автотрансформатор. Підвищувальний. Звуковий трансформаторз феритовим осердямз залізним осердямз повітряним осердямз повітряним осердям. Види трансформаторів

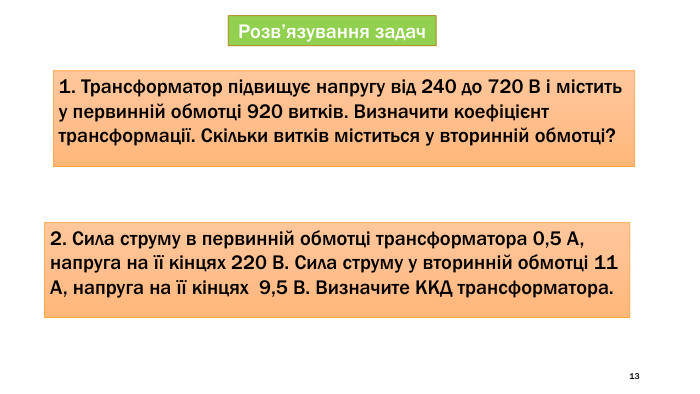

13 Розв’язування задач1. Трансформатор підвищує напругу від 240 до 720 В і містить у первинній обмотці 920 витків. Визначити коефіцієнт трансформації. Скільки витків міститься у вторинній обмотці?2. Сила струму в первинній обмотці трансформатора 0,5 А, напруга на її кінцях 220 В. Сила струму у вторинній обмотці 11 А, напруга на її кінцях 9,5 В. Визначите ККД трансформатора.

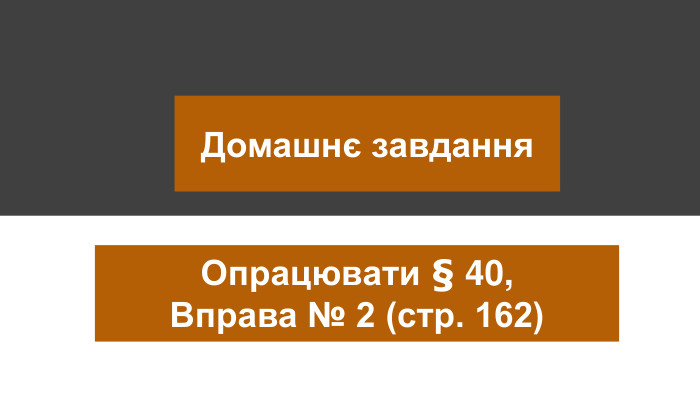

Домашнє завдання. Опрацювати § 40,Вправа № 2 (стр. 162)

Дякую за увагу!
