РОЗВ’ЯЗУВАННЯ ЗАДАЧ НА ЗМІШАНЕ З’ЄДНАННЯ ПРОВІДНИКІВПІДГОТУВАЛА ВЧИТЕЛЬ ФІЗИКИ КОМУНАЛЬНОГО ЗАКЛАДУ «ПЕРЕСІЧАНСЬКИЙ ЛІЦЕЙ»РУДА ІРИНА ОЛЕКСАНДРІВНА

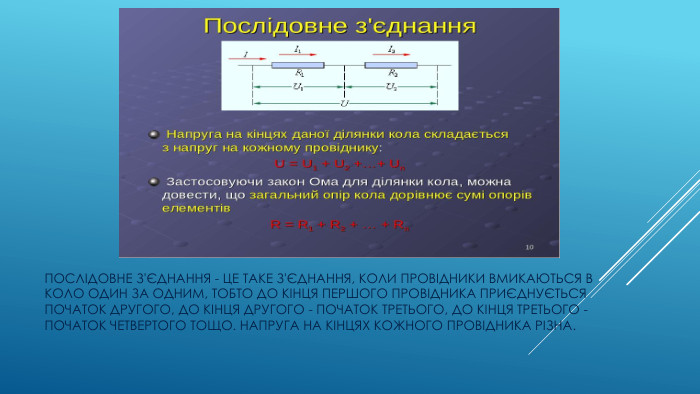

Послідовне з'єднання - це таке з'єднання, коли провідники вмикаються в коло один за одним, тобто до кінця першого провідника приєднується початок другого, до кінця другого - початок третього, до кінця третього - початок четвертого тощо. Напруга на кінцях кожного провідника різна.

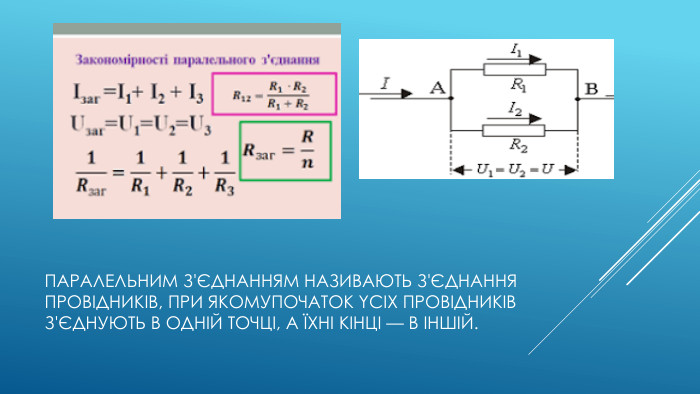

Паралельним з'єднанням називають з'єднання провідників, при якомупочаток ycix провідників з'єднують в одній точці, a їхні кінці — в іншій.

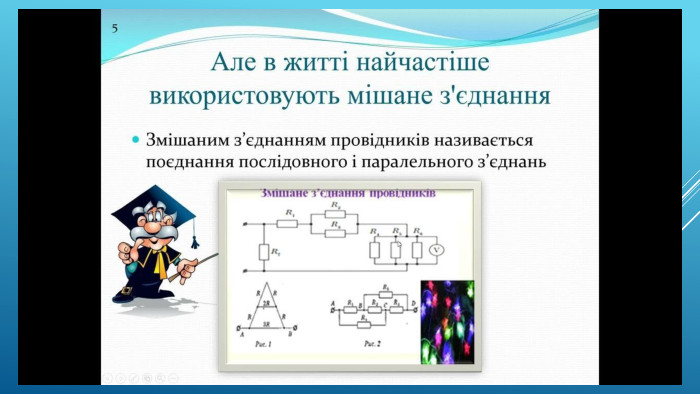

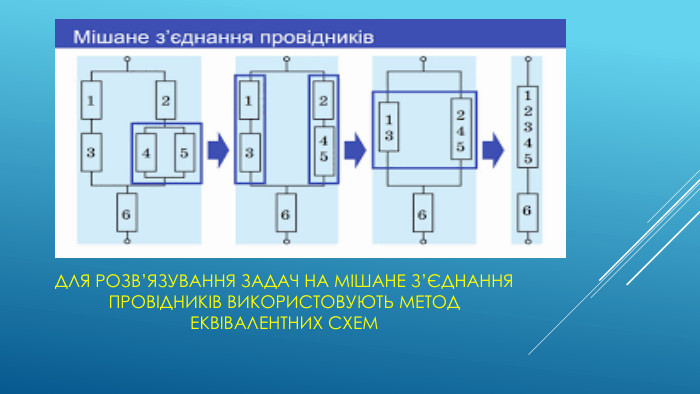

Для розв’язування задач на мішане з’єднання провідників використовують метод еквівалентних схем

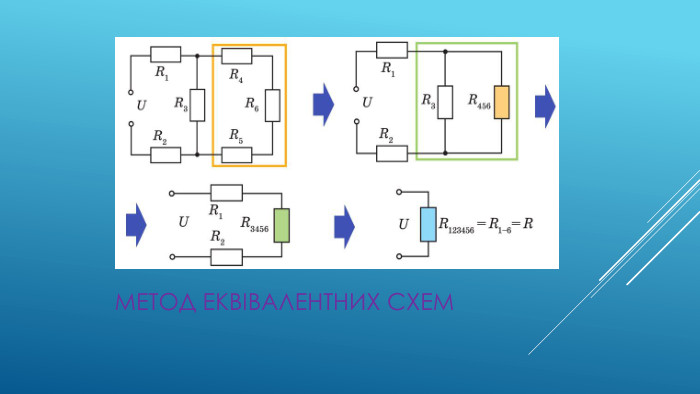

МЕТОД ЕКВІВАЛЕНТНИХ СХЕМ

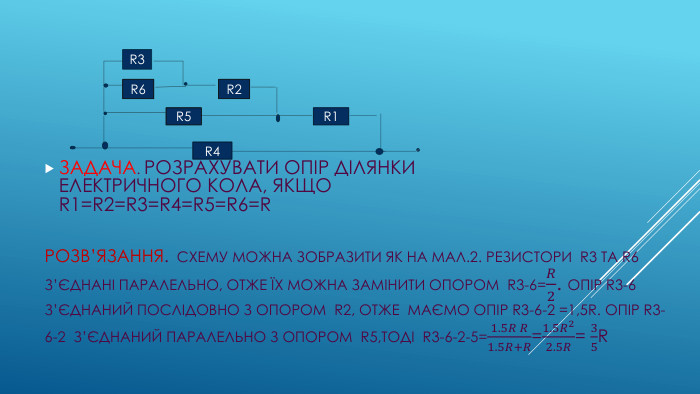

РОЗВ’ЯЗАННЯ. СХЕМУ МОЖНА ЗОБРАЗИТИ ЯК НА МАЛ.2. РЕЗИСТОРИ R3 ТА R6 З’ЄДНАНІ ПАРАЛЕЛЬНО, ОТЖЕ ЇХ МОЖНА ЗАМІНИТИ ОПОРОМ R3-6=𝑅2. ОПІР R3-6 З’ЄДНАНИЙ ПОСЛІДОВНО З ОПОРОМ R2, ОТЖЕ МАЄМО ОПІР R3-6-2 =1,5 R. ОПІР R3-6-2 З’ЄДНАНИЙ ПАРАЛЕЛЬНО З ОПОРОМ R5,ТОДІ R3-6-2-5=1.5𝑅 𝑅1.5𝑅+𝑅=1.5𝑅22.5𝑅= 35 R ЗАДАЧА. РОЗРАХУВАТИ ОПІР ДІЛЯНКИ ЕЛЕКТРИЧНОГО КОЛА, ЯКЩО R1=R2=R3=R4=R5=R6=RR3 R6 R2 R5 R1 R4

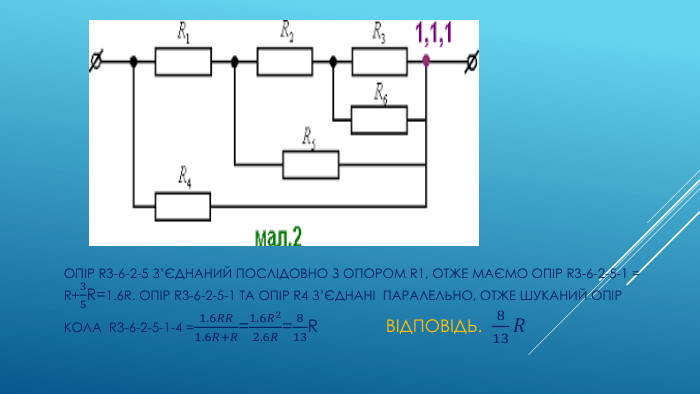

ОПІР R3-6-2-5 З’ЄДНАНИЙ ПОСЛІДОВНО З ОПОРОМ R1, ОТЖЕ МАЄМО ОПІР R3-6-2-5-1 = R+35 R=1.6 R. ОПІР R3-6-2-5-1 ТА ОПІР R4 З’ЄДНАНІ ПАРАЛЕЛЬНО, ОТЖЕ ШУКАНИЙ ОПІР КОЛА R3-6-2-5-1-4 =1.6𝑅𝑅1.6𝑅+𝑅=1.6𝑅22.6𝑅=813 R ВІДПОВІДЬ. 813𝑅

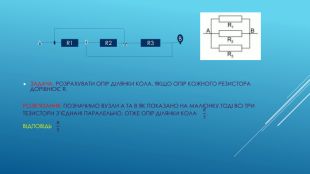

ЗАДАЧА. РОЗРАХУВАТИ ОПІР ДІЛЯНКИ КОЛА, ЯКЩО ОПІР КОЖНОГО РЕЗИСТОРА ДОРІВНЮЄ R. РОЗВ’ЯЗАННЯ. ПОЗНАЧИМО ВУЗЛИ А ТА B ЯК ПОКАЗАНО НА МАЛЮНКУ. ТОДІ ВСІ ТРИ ТЕЗИСТОРИ З’ЄДНАНІ ПАРАЛЕЛЬНО. ОТЖЕ ОПІР ДІЛЯНКИ КОЛА 𝑅3. ВІДПОВІДЬ. 𝑅3 R1 R2 R3 BABA

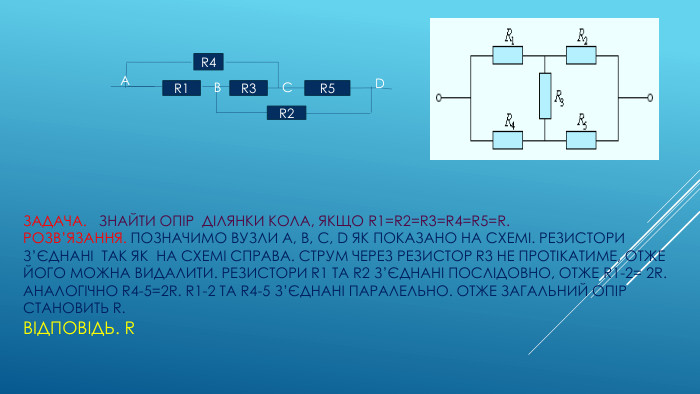

ЗАДАЧА. ЗНАЙТИ ОПІР ДІЛЯНКИ КОЛА, ЯКЩО R1=R2=R3=R4=R5=R. РОЗВ’ЯЗАННЯ. ПОЗНАЧИМО ВУЗЛИ а, в, C, D ЯК ПОКАЗАНО НА СХЕМІ. РЕЗИСТОРИ З’ЄДНАНІ ТАК ЯК НА СХЕМІ СПРАВА. Струм через резистор R3 не протікатиме, отже його можна видалити. Резистори r1 та r2 з’єднані послідовно, отже r1-2= 2r. Аналогічно r4-5=2r. R1-2 та r4-5 з’єднані паралельно. ОТЖЕ ЗАГАЛЬНИЙ ОПІР СТАНОВИТЬ R. ВІДПОВІДЬ. RR1 R3 R5 R4 R2 АВCD

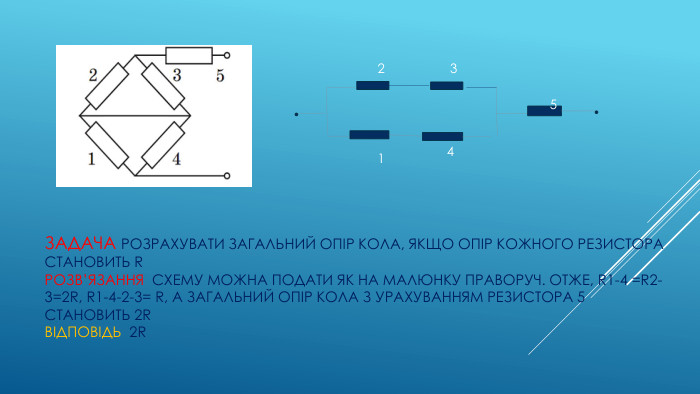

ЗАДАЧА Розрахувати загальний опір кола, якщо опір кожного резистора становить RРОЗВ’Язання схему можна подати як на малюнку Праворуч. Отже, r1-4 =r2-3=2r, R1-4-2-3= r, а загальний опір кола з урахуванням резистора 5 становить 2rвідповідь 2r23145

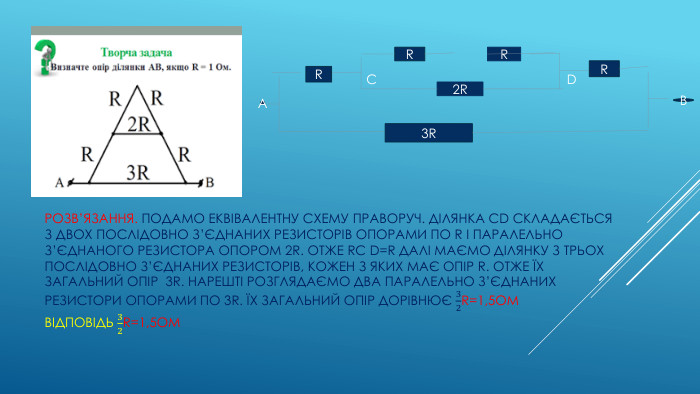

Розв’язання. Подамо еквівалентну схему праворуч. Ділянка cd складається з двох послідовно з’єднаних резисторів опорами по r і паралельно з’єднаного резистора опором 2r. Отже rc d=r далі маємо ділянку з трьох послідовно з’єднаних резисторів, кожен з яких має опір r. Отже їх загальний опір 3r. Нарешті розглядаємо два паралельно з’єднаних резистори опорами по 3r. Їх загальний опір дорівнює 32r=1,5 ОМвідповідь 32r=1,5ом RR2 RRR3 RABDC

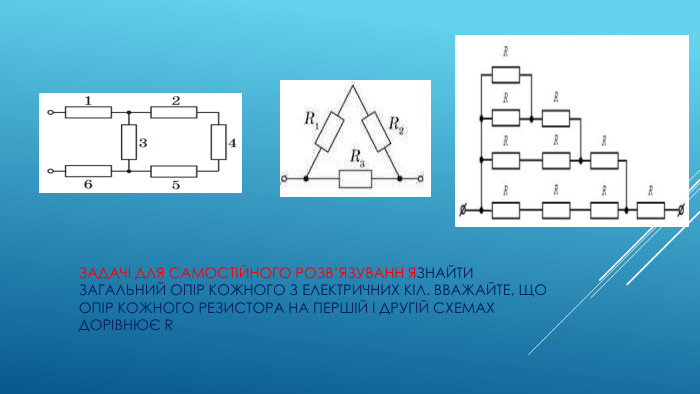

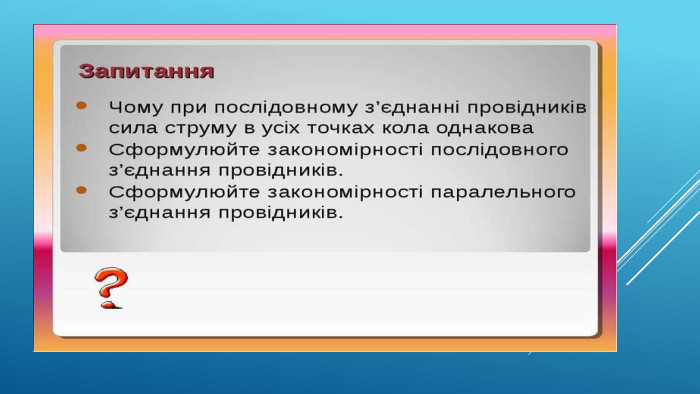

задачі для самостійного розв’язуванн язнайти загальний опір кожного з електричних кіл. Вважайте, що опір кожного резистора на першій і другій схемах дорівнює r
