З'єднання провідників. 8 клас. Ця тема досліджує різні способи з'єднання провідників у електричних ланцюгах. Відкрийте для себе принципи послідовного, паралельного та змішаного з'єднання. ОБВиконала: Олена Бардак, вчитель фізики Красногорівського ОЗЗСО І-ІІІ ступенів

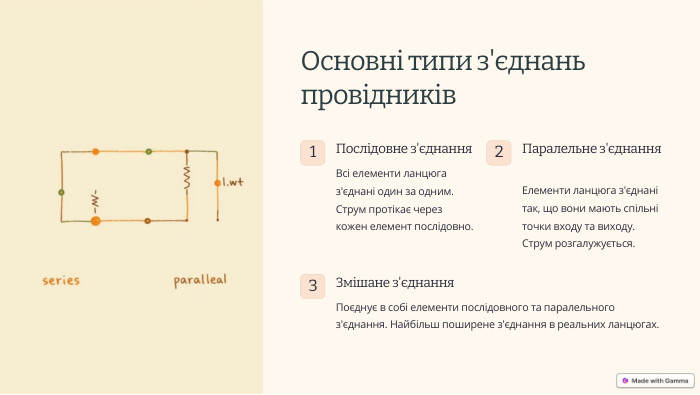

Основні типи з'єднань провідників1 Послідовне з'єднання. Всі елементи ланцюга з'єднані один за одним. Струм протікає через кожен елемент послідовно.2 Паралельне з'єднання. Елементи ланцюга з'єднані так, що вони мають спільні точки входу та виходу. Струм розгалужується.3 Змішане з'єднання. Поєднує в собі елементи послідовного та паралельного з'єднання. Найбільш поширене з'єднання в реальних ланцюгах.

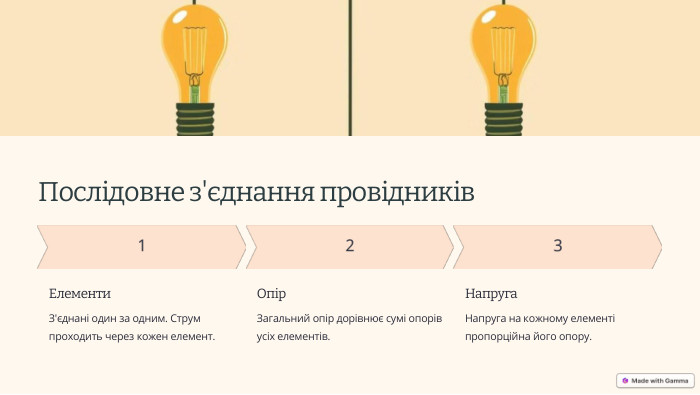

Послідовне з'єднання провідників. Елементи. З'єднані один за одним. Струм проходить через кожен елемент. Опір. Загальний опір дорівнює сумі опорів усіх елементів. Напруга. Напруга на кожному елементі пропорційна його опору.

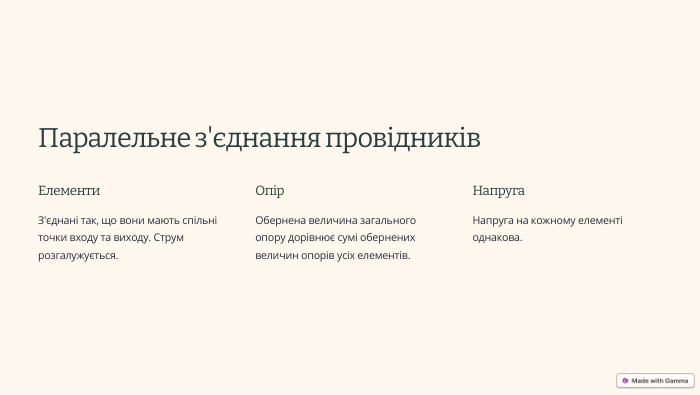

Паралельне з'єднання провідників. Елементи. З'єднані так, що вони мають спільні точки входу та виходу. Струм розгалужується. Опір. Обернена величина загального опору дорівнює сумі обернених величин опорів усіх елементів. Напруга. Напруга на кожному елементі однакова.

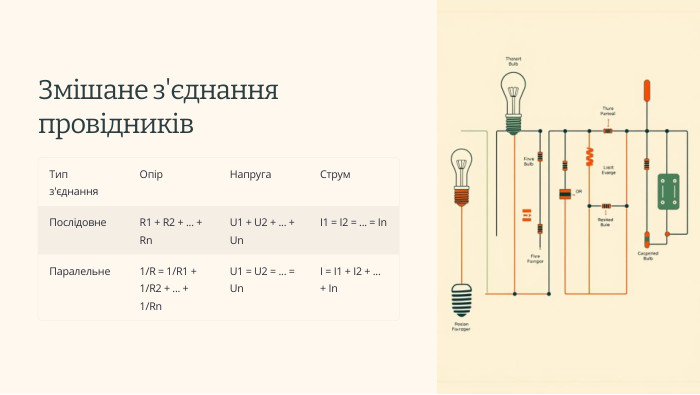

Змішане з'єднання провідників. Тип з'єднання. Опір. Напруга. Струм. Послідовне. R1 + R2 + ... + Rn. U1 + U2 + ... + Un. I1 = I2 = ... = In. Паралельне1/R = 1/R1 + 1/R2 + ... + 1/Rn. U1 = U2 = ... = Un. I = I1 + I2 + ... + In

Закон Ома для послідовних і паралельних кіл. Послідовне з'єднання. U = I * (R1 + R2 + ... + Rn)Паралельне з'єднання. I = U * (1/R1 + 1/R2 + ... + 1/Rn)

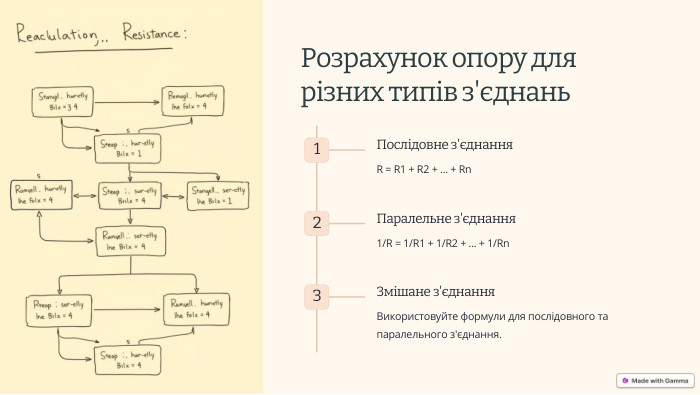

Розрахунок опору для різних типів з'єднань1 Послідовне з'єднання. R = R1 + R2 + ... + Rn2 Паралельне з'єднання1/R = 1/R1 + 1/R2 + ... + 1/Rn3 Змішане з'єднання. Використовуйте формули для послідовного та паралельного з'єднання.

Практичне застосування з'єднань провідників. Електронні пристроїКомп'ютери, смартфони, телевізори та інша електроніка використовують різні типи з'єднань. Електричні мережіЕлектричні мережі в будинках та містах використовують паралельне з'єднання для забезпечення живлення кількох пристроїв. Автомобільні системи. Електричні системи автомобілів використовують з'єднання для живлення фар, двигуна та інших компонентів.

Домашнє завдання: опрацювати § 32, виконати вправу 32(5,6)
