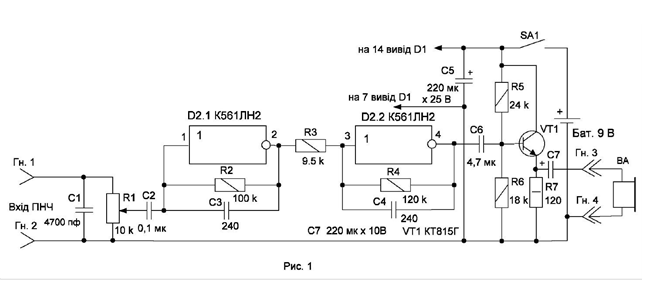

Юному радіоаматору – Підсилювач низької частоти на мікросхемах типу КМОП для навушників Запропонована схема підсилювача низької частоти (ПНЧ) на мікросхемах типу КМОП для навушників не потребує налаштування і її можуть виготовляти навіть радіоаматори-початківці. Принципова електрична схема ПНЧ приведена на рис. 1. Фактично використовується тільки два «елементи» мікросхеми, а чотири залишилися в резерві – при необхідності їх можливо використати і зробити ще один підсилювач для стереосистеми. Мікросхема К561ЛН2 містить шість буферних інверторів. Для мікросхеми необхідно лише одна напруга живлення ( «+» на вивід 14, «-»на вивід 7), тому вона зручна як транслятор логічних рівнів. Якщо на вивід 14 подано колекторну напругу +U і.п = 5 В, то можна передавати рівні від КМОП до ТТЛ, причому здатність навантаження інвертора - два ТТЛ-входу ( I 0 вих ≥ 3,2 мА при вихідній напрузі низького рівня не менше 0,4 В). Мікросхема цифрова, проте її можливо використати і для підсилення неперервних сигналів, тобто в аналоговому режимі, як це показано на рис. 1. Мікросхема допускає живлення від 5 до 15 В. Для того щоб була можливість під’єднувати навушники з різним опором, тобто як низькоомні, так і високоомні в схему введено емітерний повторювач на транзисторі VT1. Такий ПНЧ забезпечує коефіцієнт підсилення порядку 2000. Його можливо використовувати як мікрофонний підсилювач, в складі радіоприймачів, додатковий підсилювач для плеєра МР3. Якість музикальних програм на навушники ТМГ-8Г відмінна.
