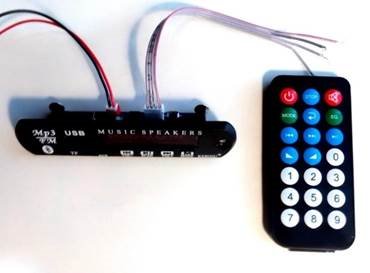

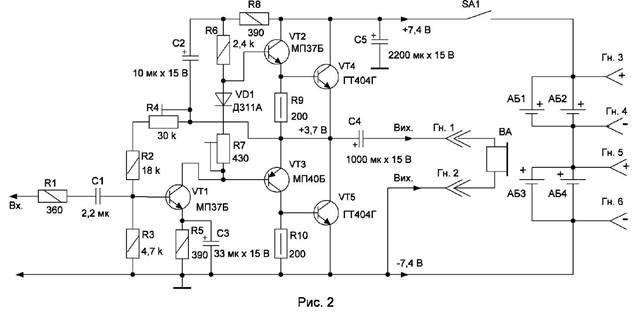

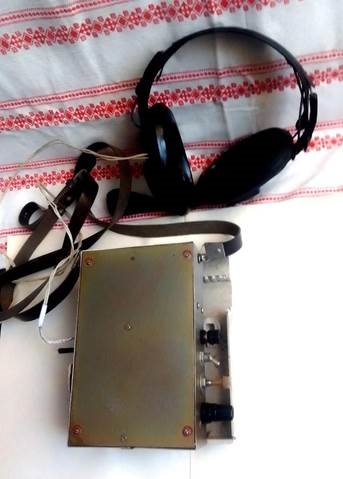

Юному радіоаматору – плеєр МП3, FM радіоприймач в діапазоні 87,5 – 108 МГц, з навушниками - на базі модуля МП3 /FM типу KEBIDU Виготовити плеєр МП3 з U - накопичувачем, FM радіоприймач в діапазоні 87,5 – 108 МГц, на базі модуля МП3/FM типу KEBIDU може навіть радіоаматор-початківець. Найдешевші модулі плеєру МП3, FM приймача не мають додаткового підсилювача, тому необхідно сигнал з модуля подавати на додатковий підсилювач, або прослуховувати на навушники. Модуль забезпечує два вихідних канали, проте для початку простіше об’єднати два канали в один і зробити режим моно. . В принципі, можливо використати тільки один з виходів, але краще об’єднати обидва виходи по схемі мікшера, як це показано на рис. 1. Як показує практика, краще все таки підсилити сигнал для навушників. Принципова електрична схема простого підсилювача на германієвих транзисторах для навушників приведена на рис. 2. В вихідному каскаді використано транзистори типу ГТ404Г, але можливо використати транзистори з любими літерними індексами. Бажано щоб транзистори мали однакове значення коефіцієнту підсилення по постійному струму h21Э. Транзистори VT2 і VT3 в фазоінверсному каскаді повинні мати однакове значення коефіцієнту підсилення по постійному струму h21Э. Налагодження ПНЧ не складне: за допомогою підстроювального резистора R4 виставляєм напругу на колекторі транзистора VT5, відносно загального провідника - рівну половину від напруги живлення (при меншому опорі R4 напруга на колекторі VT5 – менша). Після цього виставляє струм спокою вихідного каскаду підбором величини резистора R7 в межах 15…20 мА. Слід мати на увазі, що при збільшенні величини резистора R7 – струм спокою збільшується. Після виставлення струму спокою необхідно перевірити ще раз - напругу на колекторі транзистора VT5 і якщо буде необхідність, то зробити регулювання. Вихідна потужність такого ПНЧ невелика – порядку 300 мВт, але цього досить для навушників, абгучномовця на 0,5 Вт. Транзистор МП40 може мати любі літерні букви – можливо також замінити на МП41, МП42, МП25, МП26 також з любими літерними буквами. Транзистори МП37 можуть мати любі літерні букви. Транзистори МП37 можливо замінити на МП35, МП38 з любими літерними буквами. Бажано щоб всі транзистори мали коефіцієнт підсилення по постійному струму h21Э не менше 50. Гнізда Гн. 3, Гн. 4 і Гн. 5, Гн. 6 необхідні для підключення акумуляторів до зарядного пристрою. Вигляд модуля радіоприймача FM/ МП3 типу KABIDU разом з пультом дистанційного управління показано на фото 1. Детальну інструкцію по модулю можливо отримати в (2). Готовий підсилювач низької частоти на два канали 2×3 Вт типу Micro USB DW-CT14 також можливо отримати через Інтернет- магазин. Фото 1 Можливо також придбати радіоконструктор «Старт 7240» - ПНЧ 2×2 Вт на мікросхемах К174УН7 (випускався на радіозаводі в Кам’янец-Подільську). Коротка характеристика модуля МП3 /FM типу KEBIDU Даний модуль живиться напругою 6-12 В і споживає струм 70 мА. В модулі вмонтовано стабілізатор напруги з вихідною напругою 5 В на мікросхемі L78МО5 яка працює від напруги в межах 6-35 В. Даний МР3 модуль з пультом дистанційного керування призначений для програвання звукових файлів форматів МР3, APE і WAV. Пристрій має вбудований Bluetooth модуль і цифровий FM- тюнер. Модуль МР3 призначений для створення аудіосистем або покращення аудіо-комплексів, які не здатні програвати файли формату МРЗ (АРЕ і WAV). У разі використання режиму USB (TF) рівень гучності змінюється тривалими натисканнями на кнопки VOL- і VOL+, а для перемикання звукового файлу необхідно коротко натиснути на них. Кнопка PLAY/PAUSE у цьому режимі просто зупиняє або відновлює відтворення. У режимі FM ця кнопка має інші властивості: при короткому натисканні починає сканувати діапазон до станції впевненого прийому, а при тривалому утримуванні її відновлюється відтворення або зупиняється прийом звукових сигналів. Якщо потрібно зробити перерву в прослуховуванні треку, то просто знімається напруга з пристрою в цілому і U- накопичувач залишається в такому стані і після подачі напруги живлення продовжується прослуховування треку. За допомогою роз'ємів TF, USB та AUX здійснюється підключення зовнішніх носіїв звукових файлів (USB флешки, картки пам’яті). Гніздо AUX є входом для підключення джерела аналогового сигналу за допомогою mini jack 3,5 мм. На платі пристрою розміщені виводи для підключення живлення – червоний провід «+» і чорний провід «-». 1-й провід вихід перщого каналу (лівого). 2-й провід (середній між 1-м і 3-м) загальний (земляний) і його необхідно з’єднати з «-»,3-й провід в джгуті вихід другого (првого) каналу. Вивід для зовнішньої антени (червоний провід) (4 в джгуті). Для нормальної роботи FM радіоприймача необхідно використовувати зовнішню антену. Так з кімнатною антеною, описаною в (2) радіоприймач приймає 17 радіомовних радіостанцій в сільській місцевості автора (п’ять іноземних – Молдова, Румунія). Фактично більше радіостанцій, але деякі радіостанції з шумами не враховувалися. Чутливість FM радіоприймача досить висока. Найбільш віддалена радіостанція, яку чутно з відмінною якістю, знаходиться на відстані 250 км. На модулі перехід з однієї радіостанції на іншу проводиться поступово, натискуванням відповідних кнопок. А за допомогою дистанційного пульту можливо вибрати потрібний «канал» натискуючи відповідний номер. Для пульту використовується літієва батарея типу СR2025 (DL2025. E-CR2025. RR2025, RCE2025, LM2025, ECR2025). Характеристика батареї CR2025: Батарейка CR2025 Varta Lithium (3v) • Хімічна система: літій (Li/MnO2) • Типорозмір: CR2025/DL2025/ECR2025/5003LC/SB-T14. • Напруга: 3v. • Місткість: 165 mAh.• Температурний діапазон: -20 °C ÷ +85 °C. • Діаметр: 20 мм • Висота: 2.5 мм Важливо щоб розміри батарейки були відповідними. Пристрій живиться від двох літій-іонних акумуляторів на 3,7 В, ввімкнених послідовно – напругою 7,4 В. В цілому пристрій споживає струм від 90 мА до 110 мА (в залежності від гучності звучання програми) – при напрузі живлення ±7,4В. При живленні від літій-іонних акумуляторів виникає необхідність в їх зарядці. Пристрій для зарядки літій-іонних акумуляторів описаний в (3). Якщо користуватися пристроєм в стаціонарних умовах, то необхідно подати на пристрій – на гніздо Гн. 3 (+) і на гніздо Гн. 6 (-) напругу від випрямляча порядку 7,6 В; при цьому акумуляторна батарея працює буфері. Загальний вигляд пристрою показано на фото 2. Модуль МР3 знаходиться в глибині пристрою – це зроблено для того, щоб флешка не виступала зовні пристрою; це унеможливлює випадкове доторкання до флешки рухами руки. Пристрій має малі габарити: 130×165×65 мм і закріплюється на рівні поясниці, збоку «слухача» - таким чином можливо прослуховувати «треки». Слід зауважити, що пристрій не можна використовувати під час їзди – за кермом автомобіля, мопеда, велосипеда, самокату і навіть при рухові по дорозі, щоб не відволікатися. Найкраще користуватися пристроєм сидячи на лавочці в сквері, в транспорті громадського користування, тощо. Зрозуміло, щоб не заважати стороннім людям потрібно користуватися навушниками, а при необхідності прослуховування для гурту слухачів можливо замість навушників під’єднати гучномовець на 0,5 – 1 Вт з опором 8 Ом. В якості навушників можливо використати любі, зокрема ТМГ – 8А (показано на фото 2). Добре звучання і з телефонним капсулем на 50 Ом фірми «TESLA» - при бажанні таких капсулів можливо підключити два, паралельно, згідно; тобто «+» до «+», а «-» до «-».
