Поняття про масштаб. Графічне зображення виробу. Як відбувається проєктування нового виробу

Тема уроку: Поняття про масштаб. Графічне зображення виробу. Як відбувається проєктування нового виробу.

Складно уявити наше життя без машин. Їх використовують на виробництві, вони пересувають вантажі, виконують різноманітні дії, що полегшують роботу людини. Сьогодні існує велика кількість машин: від простих до надзвичайно складних, від малих до великих і потужних. Усі вони розроблені людиною і призначені для в виробничих або побутових потреб.

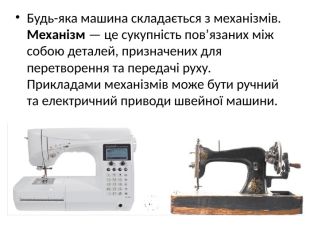

Будь-яка машина складається з механізмів. Механізм — це сукупність пов’язаних між собою деталей, призначених для перетворення та передачі руху. Прикладами механізмів може бути ручний та електричний приводи швейної машини.

Елементом механізму є деталь, яка становить одне ціле й не може бути розібрана на простіші складові без її руйнування. У сучасних машинах кількість деталей сягає десятків тисяч.

Але з деталей складаються не лише машини й механізми. Поняття «деталь» застосовують до складових різних виробів. Наприклад, під час виготовлення одягу спочатку розкроюють тканину й отримують деталі крою, які потім зшивають. Меблі також складаються з окремих деталей. Подивіться навколо, і ви побачите, що і світильник, і карниз для штор, і навіть ваша ручка для письма складаються з деталей.

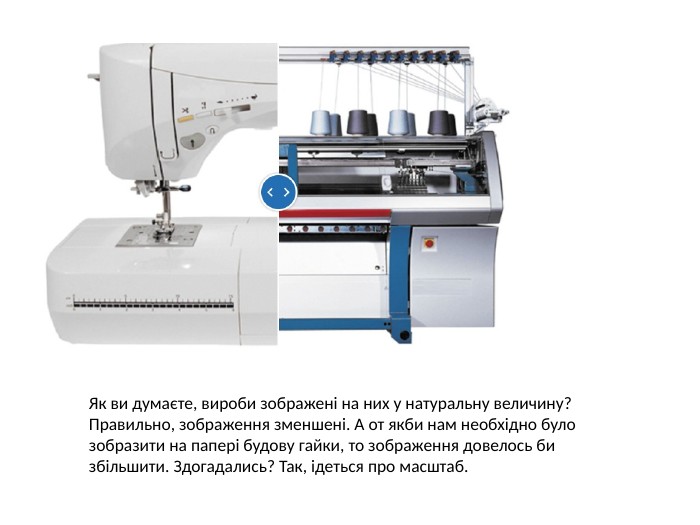

Як ви думаєте, вироби зображені на них у натуральну величину? Правильно, зображення зменшені. А от якби нам необхідно було зобразити на папері будову гайки, то зображення довелось би збільшити. Здогадались? Так, ідеться про масштаб.

Масштаб — це співвідношення реального й зображеного розмірів.Із німецької слово masstab перекладається, як «мірна палиця». Масштаб використовують у математиці, географії, картографії, моделюванні, програмуванні, проєктуванні тощо. Також масштаб широко застосовують у кресленні для того, щоб наочно показати будову деталей. Для цього зображення дрібних деталей збільшують, а великих деталей, навпаки, зменшують.

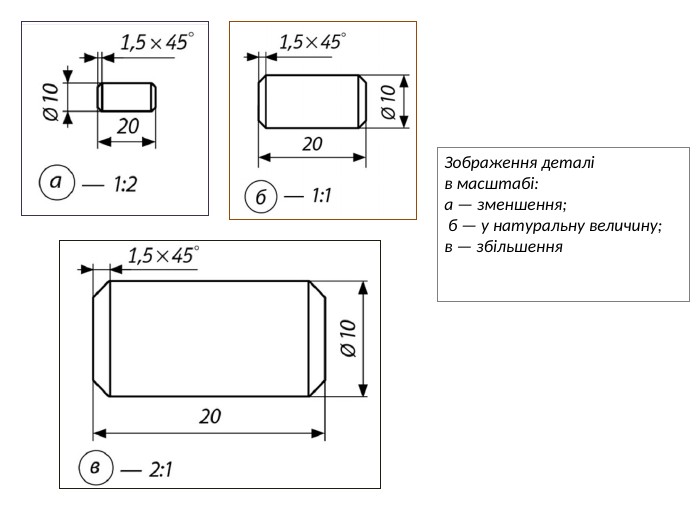

Зображення деталі в масштабі: а — зменшення; б — у натуральну величину; в — збільшення

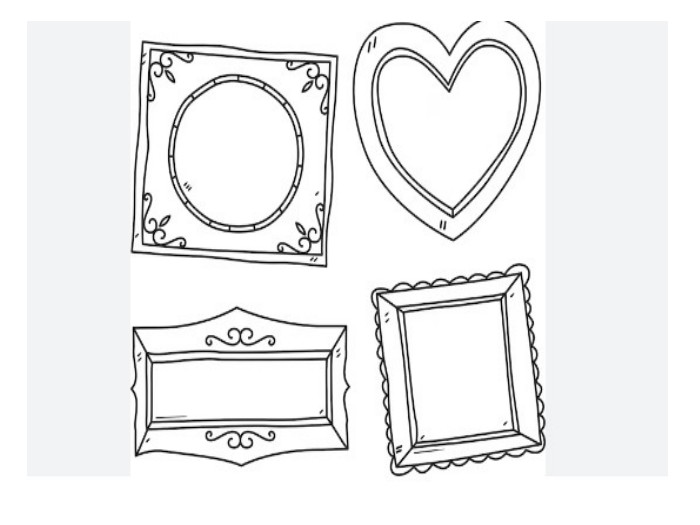

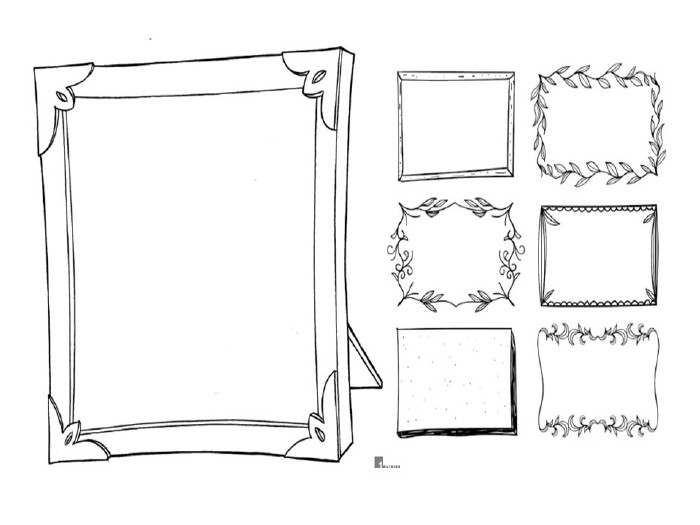

Ескіз

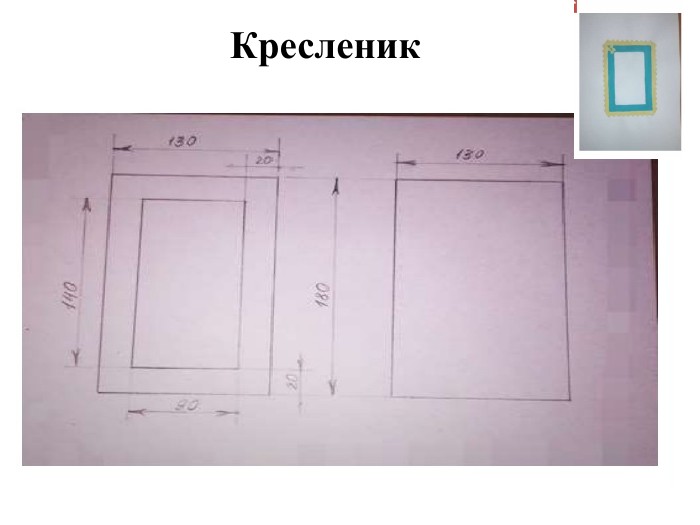

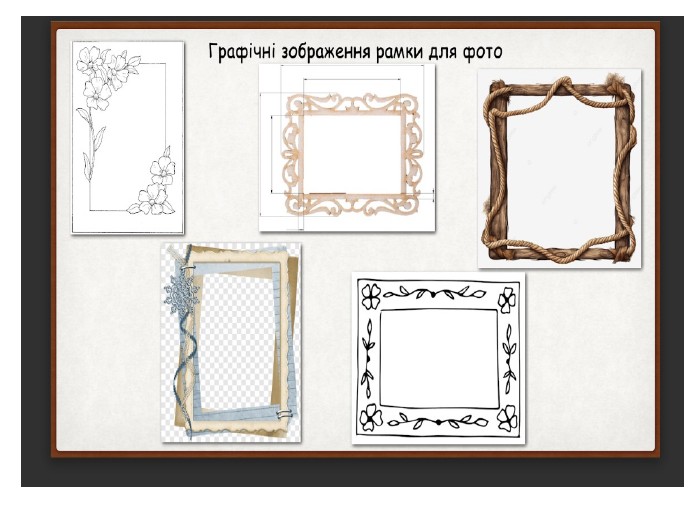

Кресленик

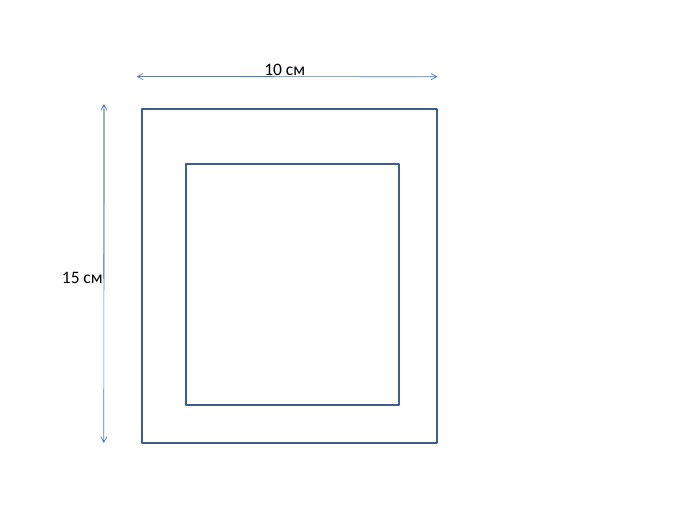

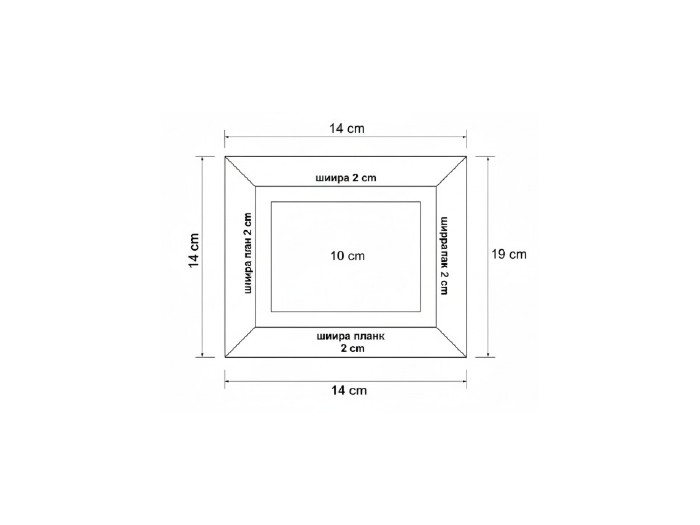

10 см15 см

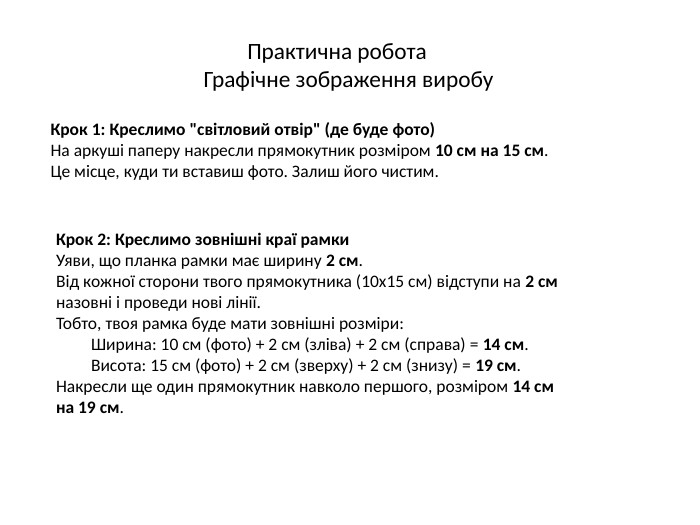

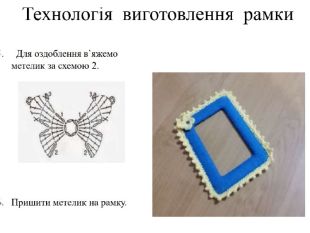

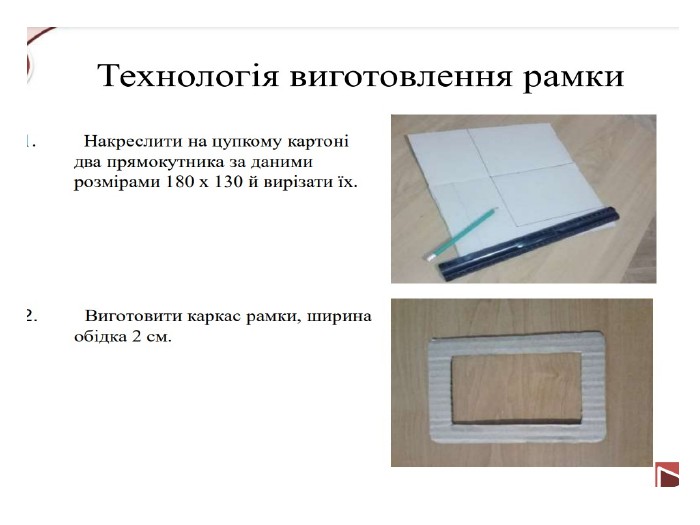

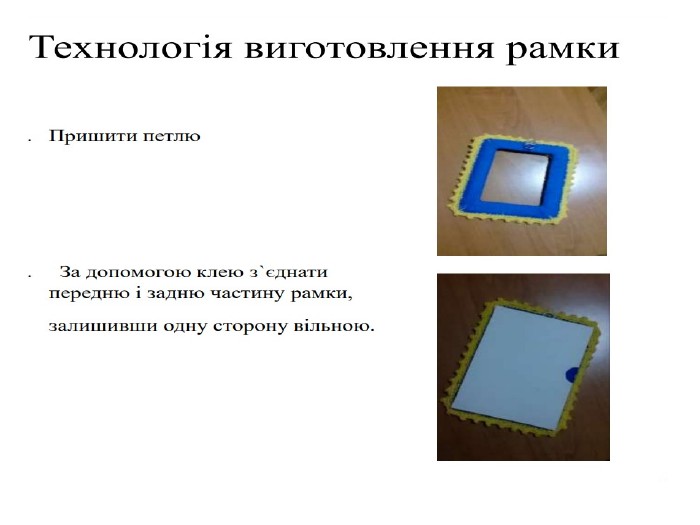

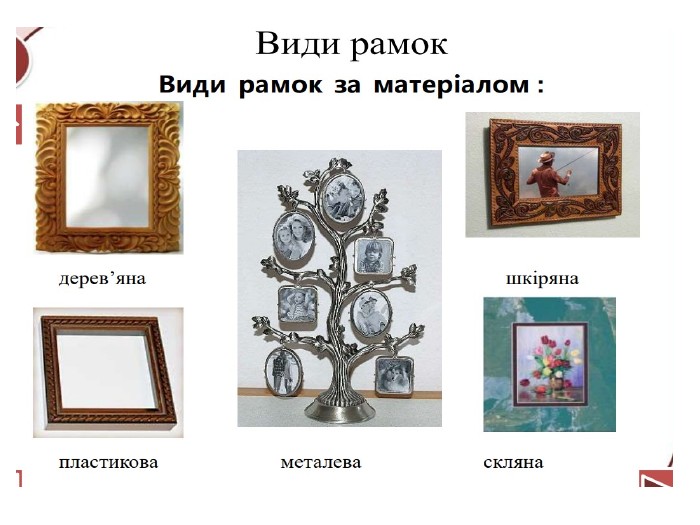

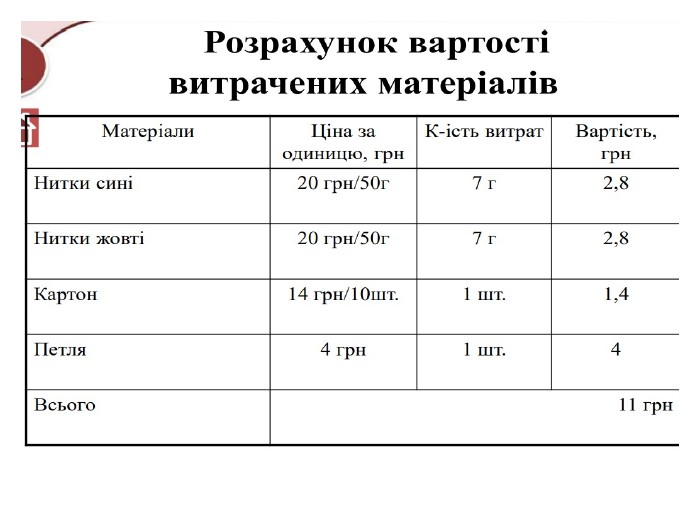

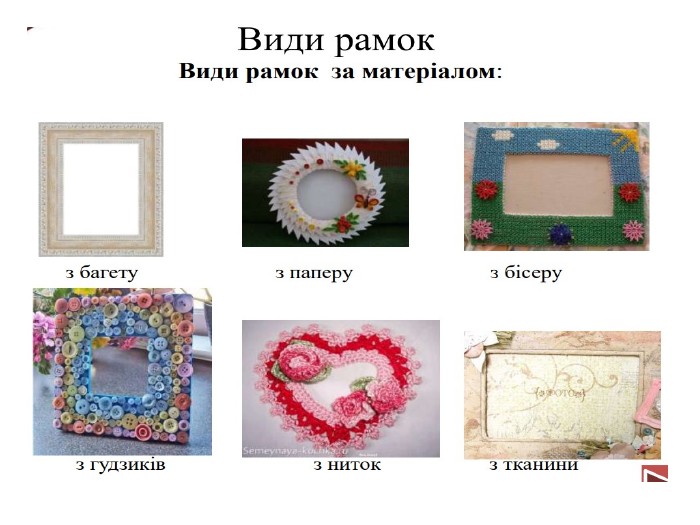

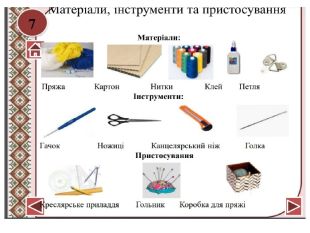

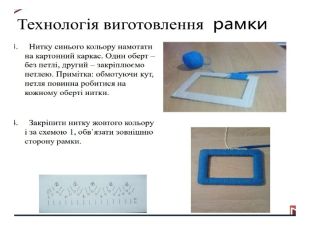

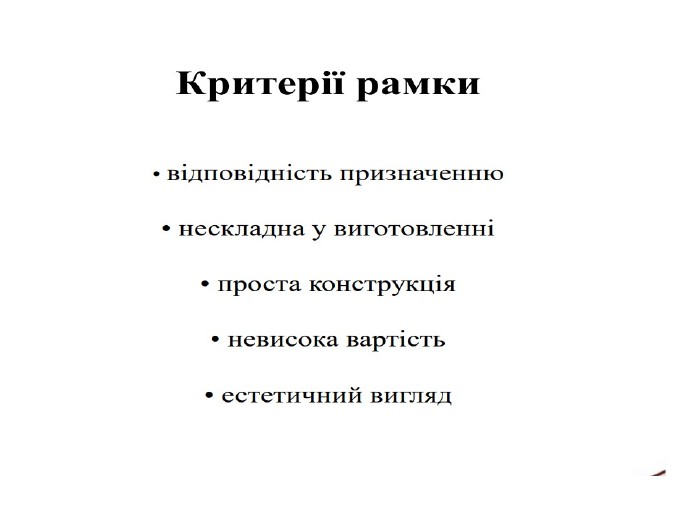

Крок 1: Креслимо "світловий отвір" (де буде фото)На аркуші паперу накресли прямокутник розміром 10 см на 15 см. Це місце, куди ти вставиш фото. Залиш його чистим. Крок 2: Креслимо зовнішні краї рамки. Уяви, що планка рамки має ширину 2 см. Від кожної сторони твого прямокутника (10х15 см) відступи на 2 см назовні і проведи нові лінії. Тобто, твоя рамка буде мати зовнішні розміри: Ширина: 10 см (фото) + 2 см (зліва) + 2 см (справа) = 14 см. Висота: 15 см (фото) + 2 см (зверху) + 2 см (знизу) = 19 см. Накресли ще один прямокутник навколо першого, розміром 14 см на 19 см. Практична робота. Графічне зображення виробу
