Презентація на тему «Підйомники»

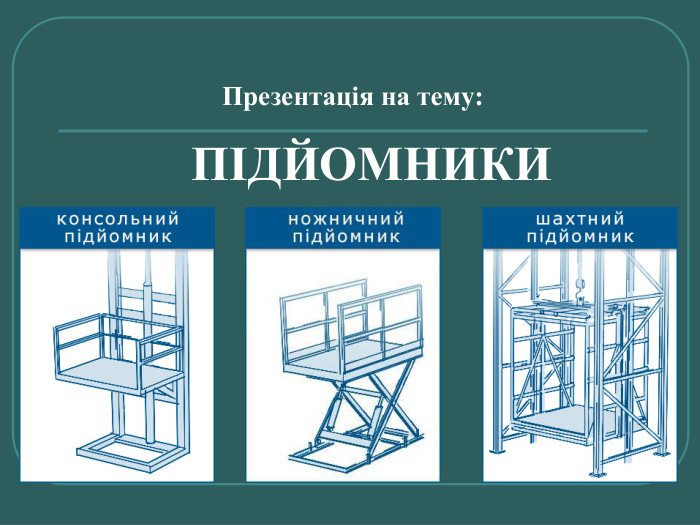

ПІДЙОМНИКИ Презентація на тему:

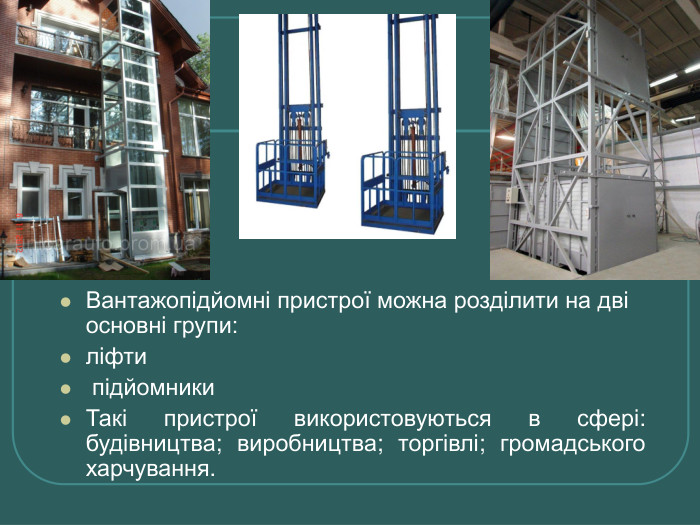

Вантажопідйомні пристрої можна розділити на дві основні групи: ліфти підйомники Такі пристрої використовуються в сфері: будівництва; виробництва; торгівлі; громадського харчування.

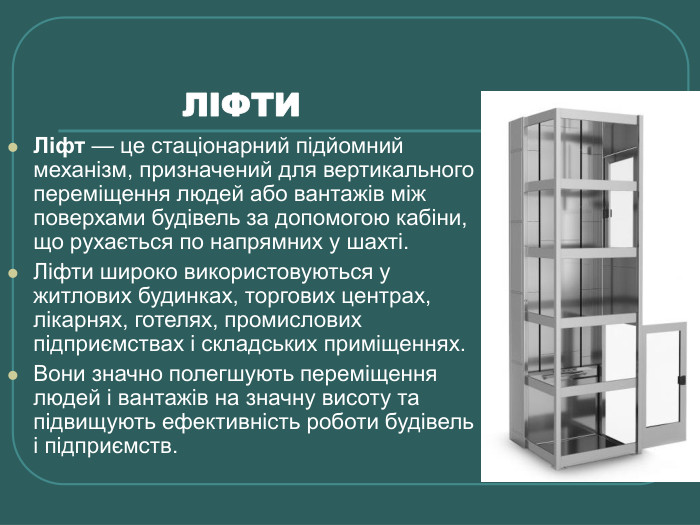

ЛІФТИ Ліфт — це стаціонарний підйомний механізм, призначений для вертикального переміщення людей або вантажів між поверхами будівель за допомогою кабіни, що рухається по напрямних у шахті. Ліфти широко використовуються у житлових будинках, торгових центрах, лікарнях, готелях, промислових підприємствах і складських приміщеннях. Вони значно полегшують переміщення людей і вантажів на значну висоту та підвищують ефективність роботи будівель і підприємств.

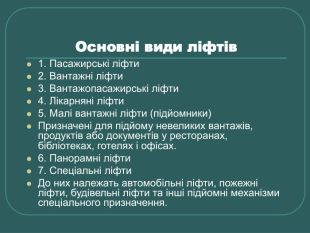

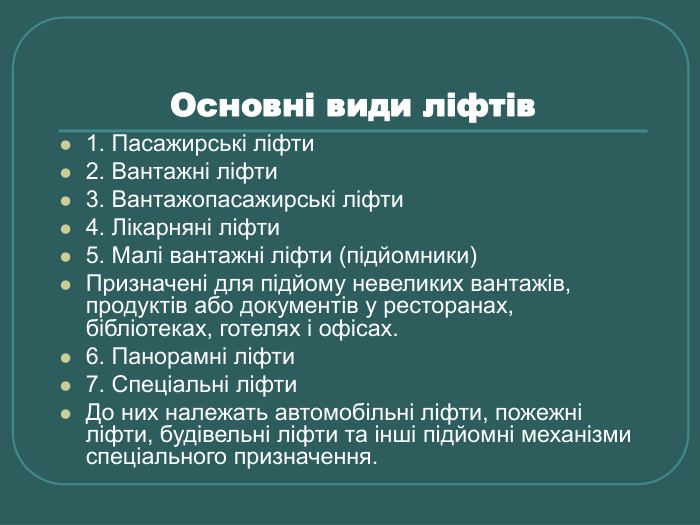

Основні види ліфтів 1. Пасажирські ліфти 2. Вантажні ліфти 3. Вантажопасажирські ліфти 4. Лікарняні ліфти 5. Малі вантажні ліфти (підйомники) Призначені для підйому невеликих вантажів, продуктів або документів у ресторанах, бібліотеках, готелях і офісах. 6. Панорамні ліфти 7. Спеціальні ліфти До них належать автомобільні ліфти, пожежні ліфти, будівельні ліфти та інші підйомні механізми спеціального призначення.

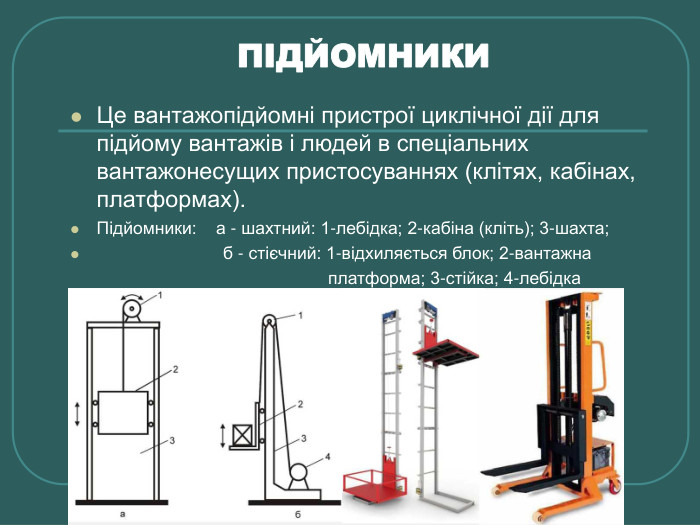

ПІДЙОМНИКИ Це вантажопідйомні пристрої циклічної дії для підйому вантажів і людей в спеціальних вантажонесущих пристосуваннях (клітях, кабінах, платформах). Підйомники: а - шахтний: 1-лебідка; 2-кабіна (кліть); 3-шахта; б - стієчний: 1-відхиляється блок; 2-вантажна платформа; 3-стійка; 4-лебідка

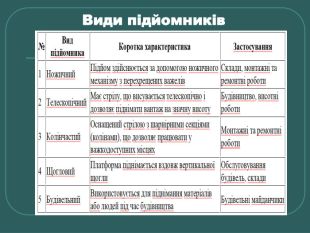

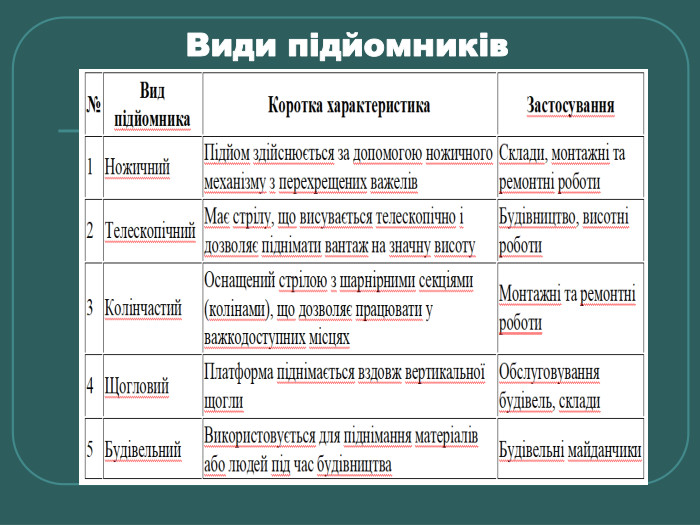

Види підйомників

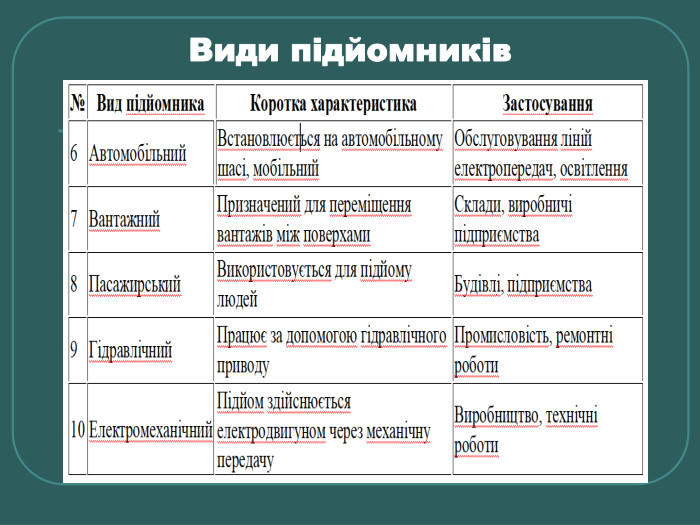

Види підйомників

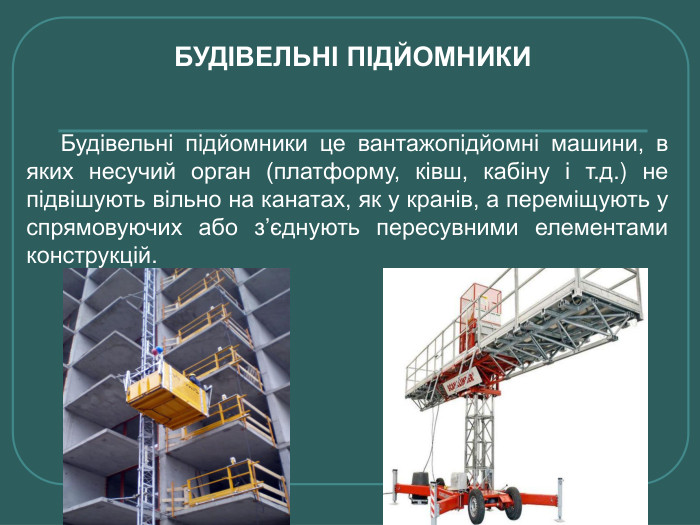

Будівельні підйомники це вантажопідйомні машини, в яких несучий орган (платформу, ківш, кабіну і т.д.) не підвішують вільно на канатах, як у кранів, а переміщують у спрямовуючих або з’єднують пересувними елементами конструкцій. БУДІВЕЛЬНІ ПІДЙОМНИКИ

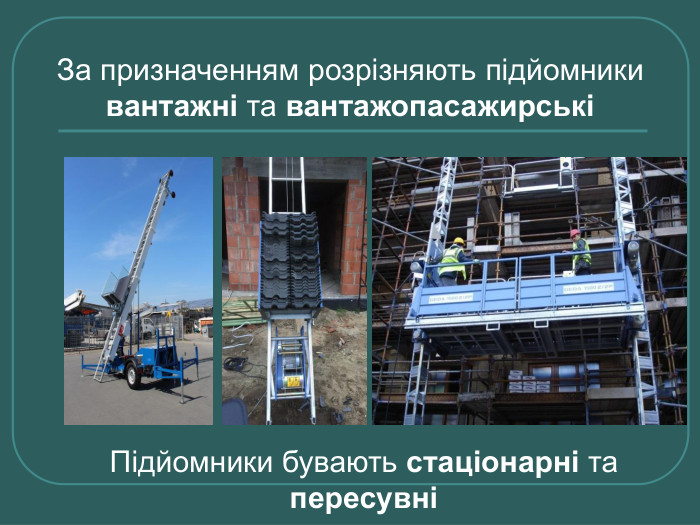

За призначенням розрізняють підйомники вантажні та вантажопасажирські Підйомники бувають стаціонарні та пересувні

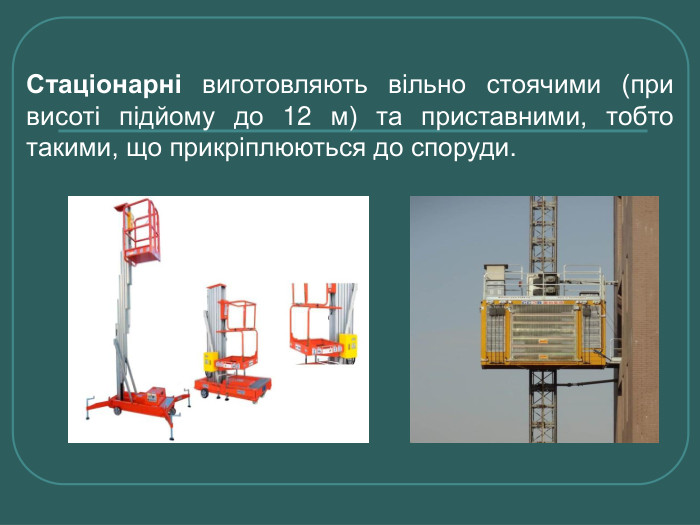

Стаціонарні виготовляють вільно стоячими (при висоті підйому до 12 м) та приставними, тобто такими, що прикріплюються до споруди.

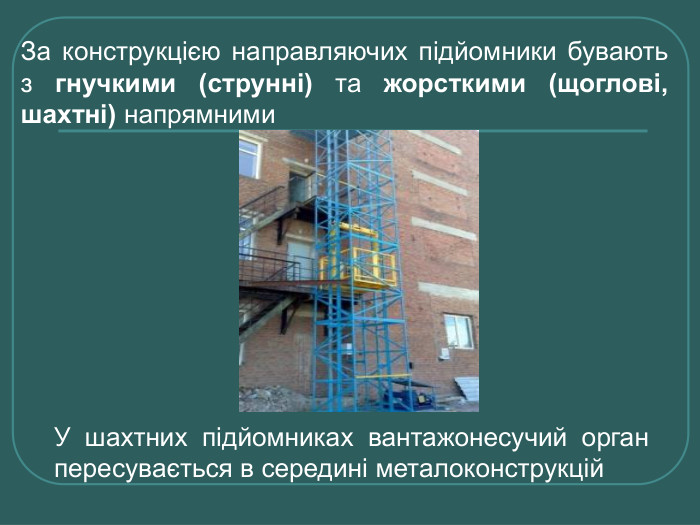

За конструкцією направляючих підйомники бувають з гнучкими (струнні) та жорсткими (щоглові, шахтні) напрямними У шахтних підйомниках вантажонесучий орган пересувається в середині металоконструкцій

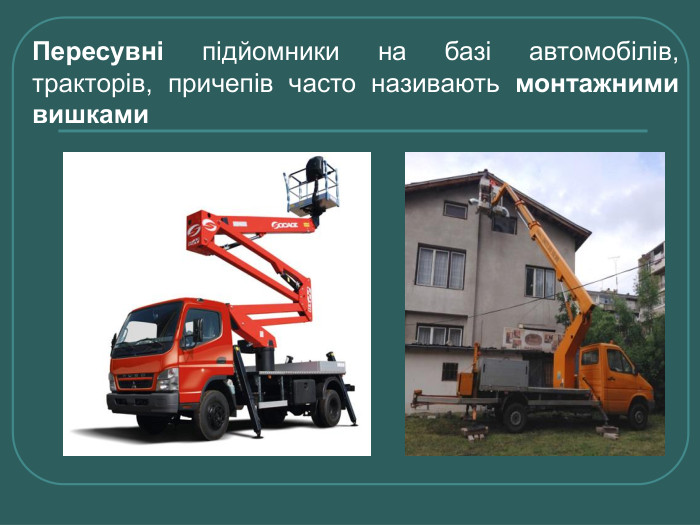

Пересувні підйомники на базі автомобілів, тракторів, причепів часто називають монтажними вишками

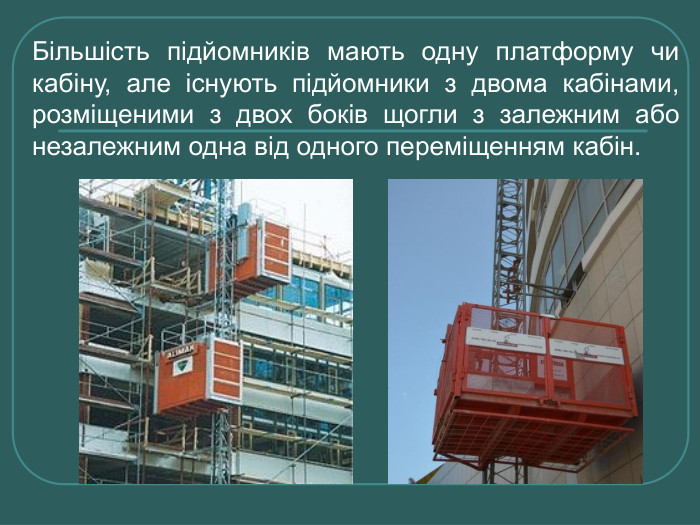

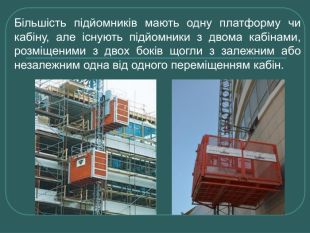

Більшість підйомників мають одну платформу чи кабіну, але існують підйомники з двома кабінами, розміщеними з двох боків щогли з залежним або незалежним одна від одного переміщенням кабін.

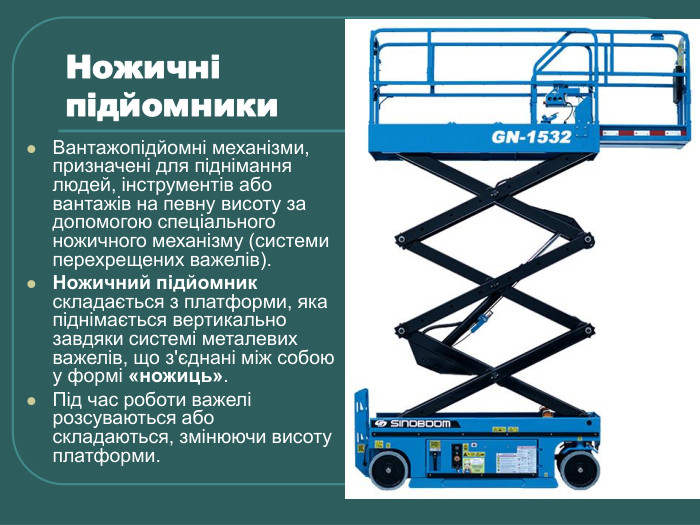

Ножичні підйомники Вантажопідйомні механізми, призначені для піднімання людей, інструментів або вантажів на певну висоту за допомогою спеціального ножичного механізму (системи перехрещених важелів). Ножичний підйомник складається з платформи, яка піднімається вертикально завдяки системі металевих важелів, що з'єднані між собою у формі «ножиць». Під час роботи важелі розсуваються або складаються, змінюючи висоту платформи.

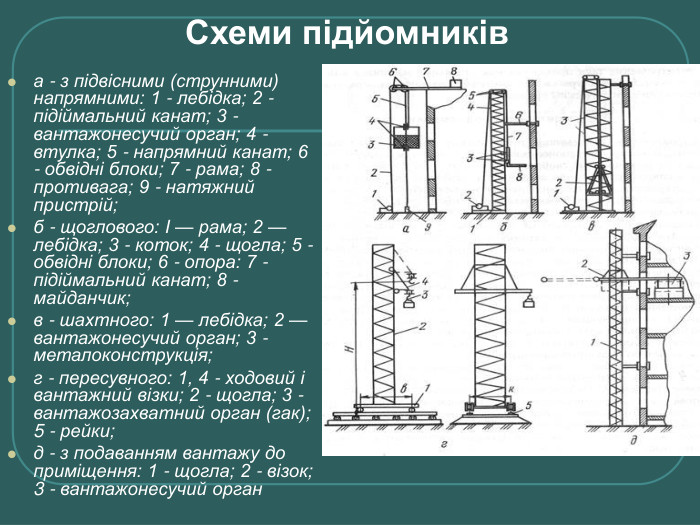

Схеми підйомників а - з підвісними (струнними) напрямними: 1 - лебідка; 2 - підіймальний канат; 3 - вантажонесучий орган; 4 - втулка; 5 - напрямний канат; 6 - обвідні блоки; 7 - рама; 8 - противага; 9 - натяжний пристрій; б - щоглового: І — рама; 2 — лебідка; 3 - коток; 4 - щогла; 5 - обвідні блоки; 6 - опора: 7 - підіймальний канат; 8 - майданчик; в - шахтного: 1 — лебідка; 2 — вантажонесучий орган; 3 - металоконструкція; г - пересувного: 1, 4 - ходовий і вантажний візки; 2 - щогла; 3 - вантажозахватний орган (гак); 5 - рейки; д - з подаванням вантажу до приміщення: 1 - щогла; 2 - візок; 3 - вантажонесучий орган

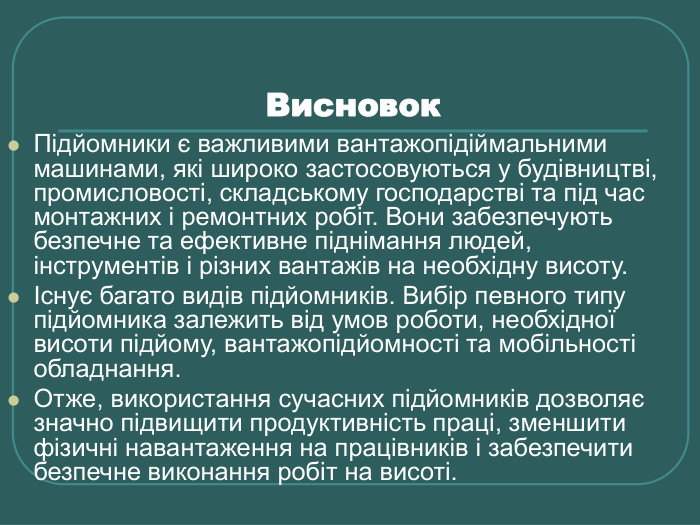

Висновок Підйомники є важливими вантажопідіймальними машинами, які широко застосовуються у будівництві, промисловості, складському господарстві та під час монтажних і ремонтних робіт. Вони забезпечують безпечне та ефективне піднімання людей, інструментів і різних вантажів на необхідну висоту. Існує багато видів підйомників. Вибір певного типу підйомника залежить від умов роботи, необхідної висоти підйому, вантажопідйомності та мобільності обладнання. Отже, використання сучасних підйомників дозволяє значно підвищити продуктивність праці, зменшити фізичні навантаження на працівників і забезпечити безпечне виконання робіт на висоті.

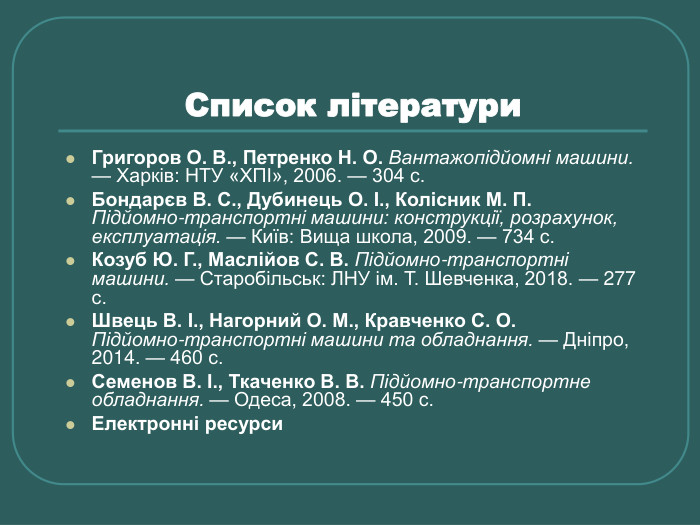

Список літератури Григоров О. В., Петренко Н. О. Вантажопідйомні машини. — Харків: НТУ «ХПІ», 2006. — 304 с. Бондарєв В. С., Дубинець О. І., Колісник М. П. Підйомно‑транспортні машини: конструкції, розрахунок, експлуатація. — Київ: Вища школа, 2009. — 734 с. Козуб Ю. Г., Маслійов С. В. Підйомно‑транспортні машини. — Старобільськ: ЛНУ ім. Т. Шевченка, 2018. — 277 с. Швець В. І., Нагорний О. М., Кравченко С. О. Підйомно‑транспортні машини та обладнання. — Дніпро, 2014. — 460 с. Семенов В. І., Ткаченко В. В. Підйомно-транспортне обладнання. — Одеса, 2008. — 450 с. Електронні ресурси
