Електричні вимірювання в виробництві електроенергії сонячними панелями

Електричні вимірювання в виробництві електроенергії сонячними панелями. Методологія, приладове забезпечення, діагностика та оптимізація режимів роботи СЕС

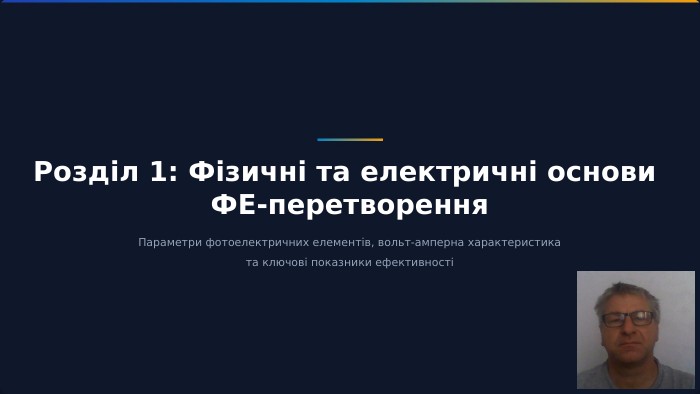

Розділ 1: Фізичні та електричні основи ФЕ-перетворення. Параметри фотоелектричних елементів, вольт-амперна характеристика та ключові показники ефективності

Параметри холостого ходу та короткого замикання. Напруга холостого ходу (Voc): Максимальна напруга на клемах панелі за відсутності зовнішнього навантаження (струм дорівнює нулю). Струм короткого замикання (Isc): Максимальний струм, що протікає через панель при нульовому зовнішньому опорі кола. Точка максимальної потужності (MPP)Робоча напруга (Vmp): Напруга на клемах панелі, що відповідає піковій генерації електричної потужності за поточних умов. Робочий струм (Imp): Сила струму при роботі панелі в точці максимальної потужності (Pmax = Vmp × Imp). Основні електричні параметри

Вольт-амперна характеристика (ВАХ) є головним паспортом фотоелектричного модуля. Вона відображає нелінійну залежність генерованого струму від вихідної напруги. Аналіз кривої ВАХ дозволяє виявити відхилення у фізичному стані осередків, оцінити внутрішній послідовний та шунтуючий опір. Вимірювання ВАХ проводиться за допомогою спеціальних вимірювачів (IV Curve Tracers) при стандартизованих випробувальних умовах STC. Вольт-амперна характеристика

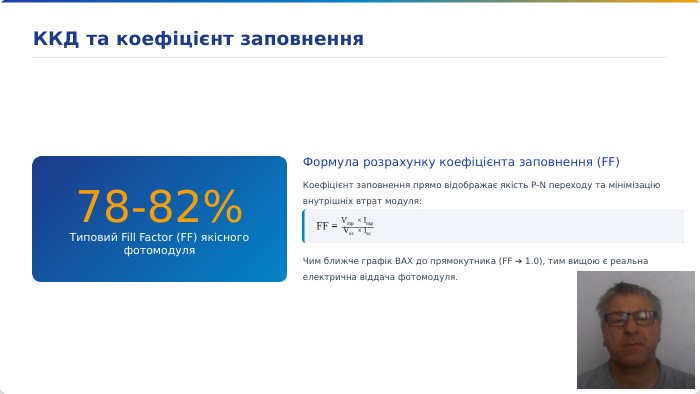

78-82%Типовий Fill Factor (FF) якісного фотомодуля. Формула розрахунку коефіцієнта заповнення (FF)Коефіцієнт заповнення прямо відображає якість P-N переходу та мінімізацію внутрішніх втрат модуля: Чим ближче графік ВАХ до прямокутника (FF ➔ 1.0), тим вищою є реальна електрична віддача фотомодуля. ККД та коефіцієнт заповнення

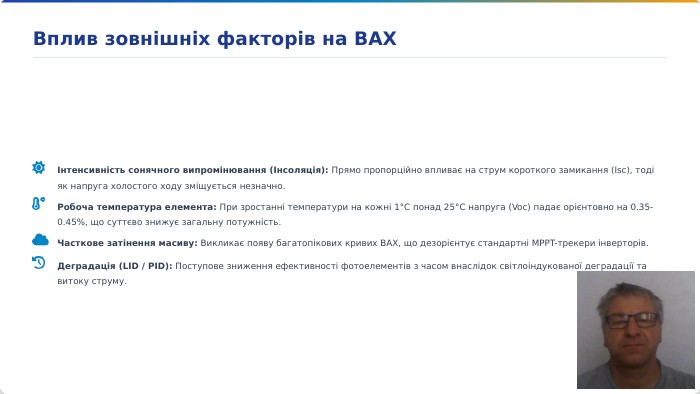

Інтенсивність сонячного випромінювання (Інсоляція): Прямо пропорційно впливає на струм короткого замикання (Isc), тоді як напруга холостого ходу зміщується незначно. Робоча температура елемента: При зростанні температури на кожні 1°C понад 25°C напруга (Voc) падає орієнтовно на 0.35-0.45%, що суттєво знижує загальну потужність. Часткове затінення масиву: Викликає появу багатопікових кривих ВАХ, що дезорієнтує стандартні MPPT-трекери інверторів. Деградація (LID / PID): Поступове зниження ефективності фотоелементів з часом внаслідок світлоіндукованої деградації та витоку струму. Вплив зовнішніх факторів на ВАХ

Розділ 2: Методологія та прилади вимірювань. Технічне забезпечення діагностики, стандарти тестування та контрольно-вимірювальне обладнання

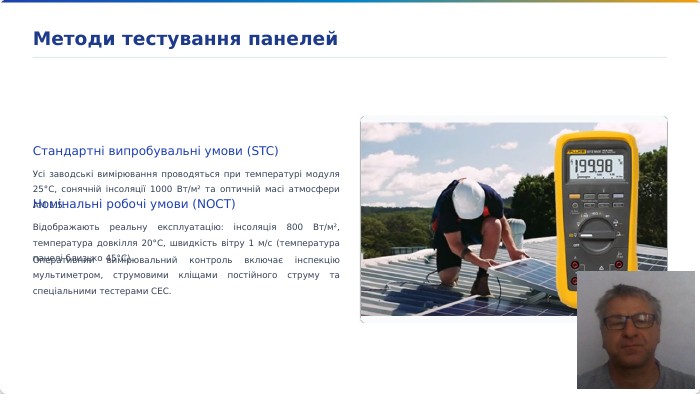

Стандартні випробувальні умови (STC)Усі заводські вимірювання проводяться при температурі модуля 25°C, сонячній інсоляції 1000 Вт/м² та оптичній масі атмосфери AM 1.5. Номінальні робочі умови (NOCT)Відображають реальну експлуатацію: інсоляція 800 Вт/м², температура довкілля 20°C, швидкість вітру 1 м/с (температура панелі близько 45°C). Оперативний вимірювальний контроль включає інспекцію мультиметром, струмовими кліщами постійного струму та спеціальними тестерами СЕС. Методи тестування панелей

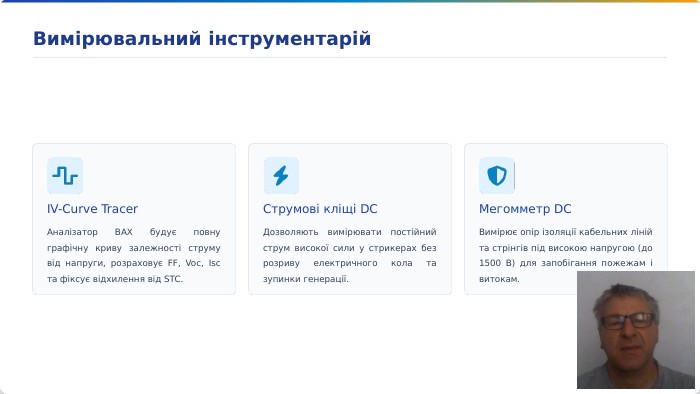

IV-Curve Tracer. Аналізатор ВАХ будує повну графічну криву залежності струму від напруги, розраховує FF, Voc, Isc та фіксує відхилення від STC. Струмові кліщі DCДозволяють вимірювати постійний струм високої сили у стрикерах без розриву електричного кола та зупинки генерації. Мегомметр DCВимірює опір ізоляції кабельних ліній та стрінгів під високою напругою (до 1500 В) для запобігання пожежам і витокам. Вимірювальний інструментарій

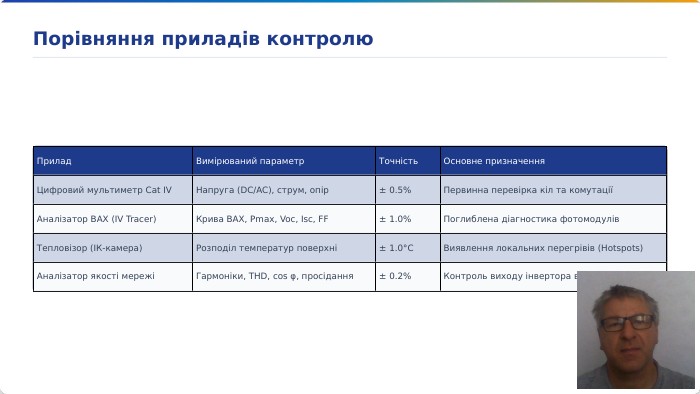

{D1493224-AFF5-4102-B3 E0-F5 CF0046 FF3 A}Прилад. Вимірюваний параметр. Точність. Основне призначення. Цифровий мультиметр Cat IVНапруга (DC/AC), струм, опір± 0.5%Первинна перевірка кіл та комутаціїАналізатор ВАХ (IV Tracer)Крива ВАХ, Pmax, Voc, Isc, FF± 1.0%Поглиблена діагностика фотомодулів. Тепловізор (ІК-камера)Розподіл температур поверхні± 1.0°CВиявлення локальних перегрівів (Hotspots)Аналізатор якості мережіГармоніки, THD, cos φ, просідання± 0.2%Контроль виходу інвертора в мережу. Порівняння приладів контролю

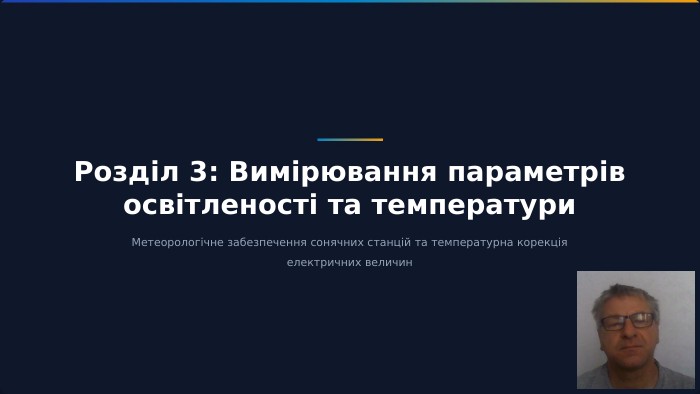

Розділ 3: Вимірювання параметрів освітленості та температури. Метеорологічне забезпечення сонячних станцій та температурна корекція електричних величин

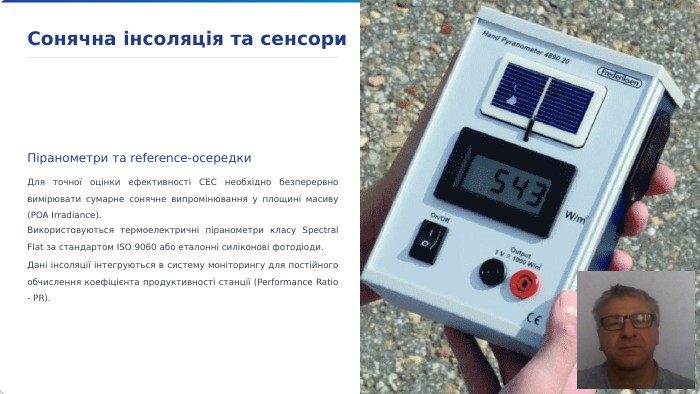

Сонячна інсоляція та сенсори. Піранометри та reference-осередки. Для точної оцінки ефективності СЕС необхідно безперервно вимірювати сумарне сонячне випромінювання у площині масиву (POA Irradiance). Використовуються термоелектричні піранометри класу Spectral Flat за стандартом ISO 9060 або еталонні силіконові фотодіоди. Дані інсоляції інтегруються в систему моніторингу для постійного обчислення коефіцієнта продуктивності станції (Performance Ratio - PR).

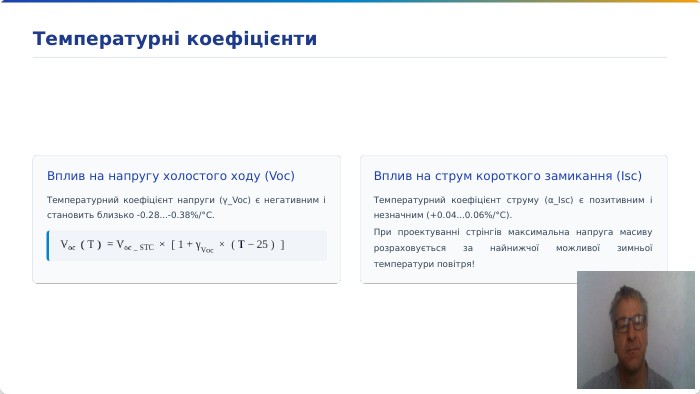

Вплив на напругу холостого ходу (Voc)Температурний коефіцієнт напруги (γ_Voc) є негативним і становить близько -0.28...-0.38%/°C. Вплив на струм короткого замикання (Isc)Температурний коефіцієнт струму (α_Isc) є позитивним і незначним (+0.04...0.06%/°C). При проектуванні стрінгів максимальна напруга масиву розраховується за найнижчої можливої зимньої температури повітря!Температурні коефіцієнти

Розділ 4: Діагностика та дефектоскопія масивів. Виявлення прихованих дефектів, локальних перегрівів та деградаційних процесів у фотомодулях

Термографічний контрольІнфрачервона термографія є найефективнішим методом швидкого безконтактного виявлення аномалій у сонячних батареях. Дефектні фотоелементи починають споживати електричну енергію замість її генерації, перетворюючись на активні опори та нагріваючись до небезпечних температур. Обстеження проводиться за інсоляції не менше 600 Вт/м² із застосуванням тепловізорів високої роздільної здатності або ДПЛА. Тепловізійний аналіз масивів

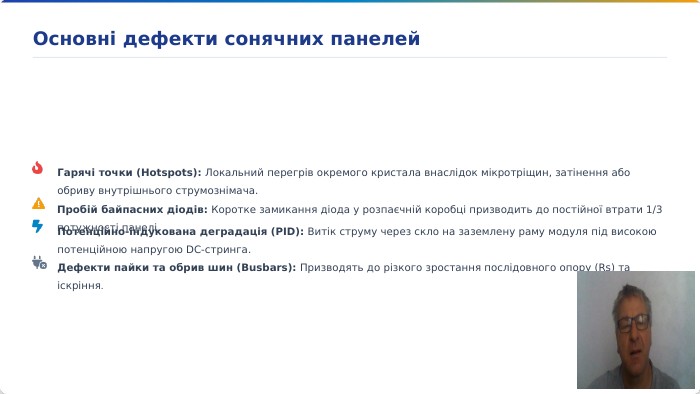

Гарячі точки (Hotspots): Локальний перегрів окремого кристала внаслідок мікротріщин, затінення або обриву внутрішнього струмознімача. Пробій байпасних діодів: Коротке замикання діода у розпаєчній коробці призводить до постійної втрати 1/3 потужності панелі. Потенційно-індукована деградація (PID): Витік струму через скло на заземлену раму модуля під високою потенційною напругою DC-стринга. Дефекти пайки та обрив шин (Busbars): Призводять до різкого зростання послідовного опору (Rs) та іскріння. Основні дефекти сонячних панелей

Розділ 5: Моніторинг та оптимізація генераціїАвтоматизовані системи SCADA, аналіз втрат потужності та баланс енергогенеруючої об'єкта

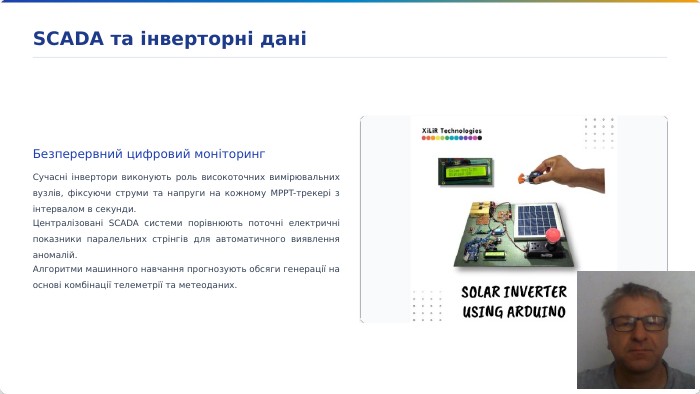

Безперервний цифровий моніторинг. Сучасні інвертори виконують роль високоточних вимірювальних вузлів, фіксуючи струми та напруги на кожному MPPT-трекері з інтервалом в секунди. Централізовані SCADA системи порівнюють поточні електричні показники паралельних стрінгів для автоматичного виявлення аномалій. Алгоритми машинного навчання прогнозують обсяги генерації на основі комбінації телеметрії та метеоданих. SCADA та інверторні дані

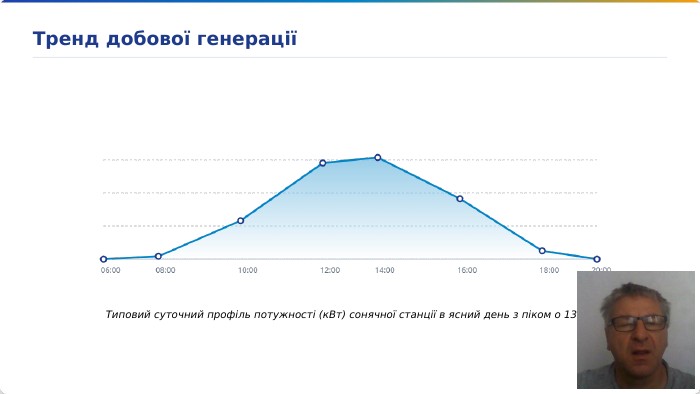

Типовий суточний профіль потужності (к. Вт) сонячної станції в ясний день з піком о 13:00 Тренд добової генерації

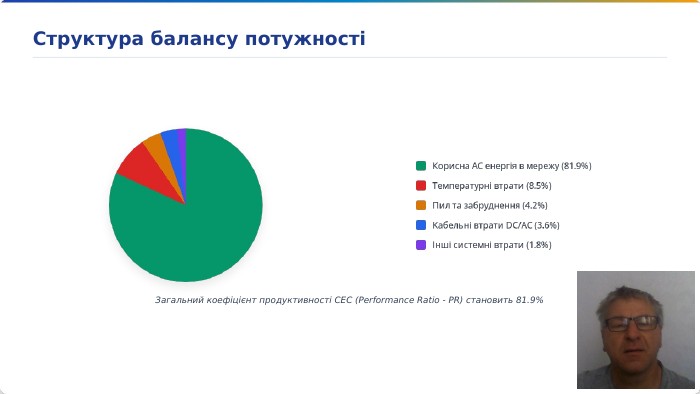

Загальний коефіцієнт продуктивності СЕС (Performance Ratio - PR) становить 81.9%Структура балансу потужності

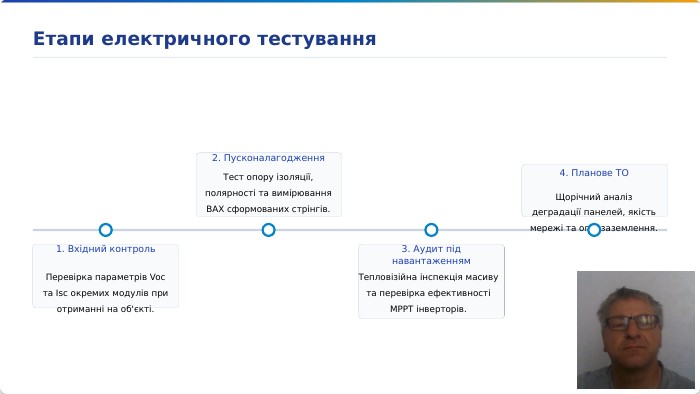

1. Вхідний контроль. Перевірка параметрів Voc та Isc окремих модулів при отриманні на об'єкті.2. Пусконалагодження. Тест опору ізоляції, полярності та вимірювання ВАХ сформованих стрінгів.3. Аудит під навантаженням. Тепловізійна інспекція масиву та перевірка ефективності MPPT інверторів.4. Планове ТОЩорічний аналіз деградації панелей, якість мережі та опір заземлення. Етапи електричного тестування

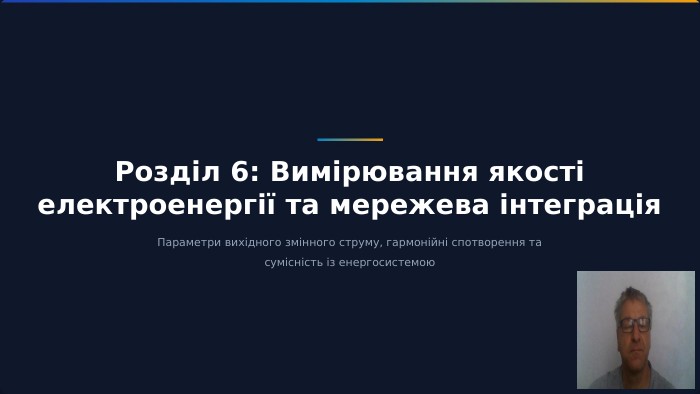

Розділ 6: Вимірювання якості електроенергії та мережева інтеграція. Параметри вихідного змінного струму, гармонійні спотворення та сумісність із енергосистемою

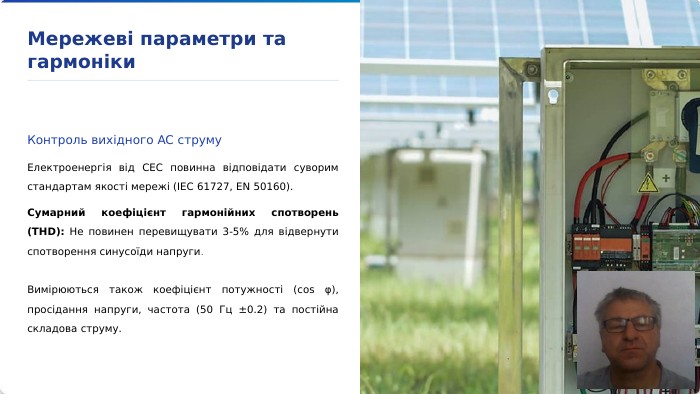

Мережеві параметри та гармоніки. Контроль вихідного AC струму. Електроенергія від СЕС повинна відповідати суворим стандартам якості мережі (IEC 61727, EN 50160). Сумарний коефіцієнт гармонійних спотворень (THD): Не повинен перевищувати 3-5% для відвернути спотворення синусоїди напруги. Вимірюються також коефіцієнт потужності (cos φ), просідання напруги, частота (50 Гц ±0.2) та постійна складова струму.

Дякуємо за увагу!Запитання та обговорення щодо електричних вимірювань у сонячній енергетиціТема наступного заняття“Електричні вимірювання в виробленні електроенергії вітрогенераторами”
