  Програма sPlan 7.0 частіше використовується для креслення радіотехнічних схем, проте її можливо використати і для розробки друкованих плат. В принципі, використовуючи цю ж програму радіоаматори-початківці можуть розробляти друковані плати. Це досить просто. Для розробки друкованих плат є й спеціальні програми, але вони значно складніші, ніж sPlan 7.0.

  Для приклада, візьмемо схему мультивібратора приведену на рис. 1.

   Перед   тим   як      розпочати розробку    друкованої          плати радіоаматору необхідно підібрати всі радіокомпоненти, щоб визначити їх розміри та з'ясувати за      довідником  цоколівку          транзисторів.     Слід пам'ятати, що    друковані провідники («доріжки») можуть проходити під радіодеталями. Зрозуміло, що лінії доріжок не повинні перетинатися. У процесі розробки друкованих плат доводиться зміщувати радіокомпоненти, але це в програмі sPlan 7.0 робиться досить просто.

   Для першого разу не варто робити більшу щільність монтажу – це спростить розведення «доріжок». Схема не містить мікросхем, у програмі sPlan 7.0 виберемо маркер 10,0 мм.

 Радіокомпоненти слід розташовувати вертикально або горизонтально; з нахилом також припустимо, але небажано. Якщо немає можливості зробити якісь з'єднання доріжками, то встановлюються потрібні перемички.

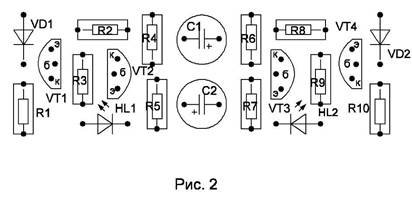

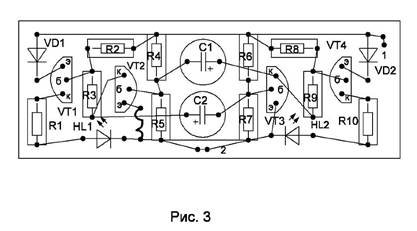

   Біля радіокомпонентів виставляємо лише R, C, VD, VT тощо з потрібним номером. Спочатку розташуємо радіокомпоненти, враховуючи реальні розміри; як це показано на рис. 2. Спочатку на рис. 2 малюємо доріжки, щоб з'єднати радіокомпоненти; згідно з принциповою схемою, наведеною на рис. 1. При необхідності встановлюємо перемички в потрібних місцях і таким чином плата матиме вигляд, як це показано на рис. 3; із певною сіткою розмірів.

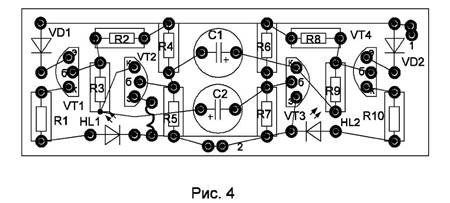

     При необхідності радіокомпоненти можна встановити більш скупчено і зменшити розміри друкованої плати. Потім копіюємо рис. 3 і переносимо на чистий лист і надягаємо

                                                                                                                                                       «кільця»        у       місцях

впаювання радіокомпонентів, як це показано на рис. 4. Далі працюємо з рис. 4, видаляємо всі радіокомпоненти, перемички та робимо дзеркальне відображення отриманої плати; скориставшись функцією відображення по вертикалі програми sPlan 7.0. В результаті отримаємо зворотний бік друкованої плати з друкарськими провідниками. Залишається тільки прибрати крапки в середині «кілець» і плата матиме вигляд, як це показано на рис. 5.

  Тепер повернемося до рис. 3, на якому зображено друковану плату з боку радіокомпонентів та працюємо з цим малюнком. На цьому боці плати «доріжки» не потрібні, тож доцільно зробити їх сірим

кольором. Залишається лише домалювати лінії для вказівки розмірів друкованої плати та вказати розміри плати; і в результаті друкована плата з боку радіокомпонентів матиме закінчений вигляд (рис. 6). Таким чином у BMP експортуємо       лише рис. 5 та рис. 6 у потрібному

масштабі, і задаємо на друк.

     Всі ці операції учні гуртка «Радіоконструкторів» освоюють дуже швидко. При розробці друкованих плат необхідно виявити деяку «кмітливість» і як не дивно-це краще вдається дівчаткам; іноді так вдало "викрутять" схему, що жодної перемички встановлювати не потрібно. У разі конструювання друкованої плати із мікросхемами; маркер необхідно вибирати 5 мм і цю відстань ділити

навпіл і отримаємо 2,5 мм між виводами; тобто стандарт для мікросхем серії К155, К176 та ін. Після малювання мікросхем можна знову перейти на маркер 10 мм. Приклад малювання мікросхем наведено на рис. 7.

Схема мультивібратора взята для зразка, а практично отримано мигалку для маленької ялинки, якщо замість діодів VD1 і VD2 послідовно включити кілька світлодіодів-гірлянд. Схема може служити також аварійним ліхтарем для автомобілістів і т.д.

  Аналогічно розробляються інші необхідні схеми.

  Автор: Бабин Дмитро Святославович
