Розробка для гуртка радіоконструкторів -  Нічник з  дисплею планшету

    Перед усім необхідно ознайомитися з правилами безпеки при роботах з електросхемами, описаному в (1). Якщо вийшов з ладу планшет і він не підлягає ремонту, то з нього можливо використати дисплей (монітор) для нічника. Дисплей GP Innelux Display розбирається дуже просто. Залишити світлодіодну панель (біла) з двома провідниковими виводами {червоний провідник («+»), білий провідник «-»}. Це у випадку, коли скло підсвічується світлодіодами (буває також підсвітка ССFL).

Лампи (світлодіоди) підсвітки  знаходяться зверху та знизу скла по всій довжині та рівномірно підсвічують його.

Напруга на LED-підсвічуванні екрана планшета визначає яскравість цього самого підсвічування. Стандартний рівень 12 В, мінімальний - 5 В, максимальний - 21 В. Принаймні це стандартні значення для інвертора, що перетворює напругу Li-батареї планшета в напругу для живлення світлодіодів підсвічування. Немає інформації – скільки світлодіодів використано для підсвічування, проте включені вони послідовно і на схемі вказано як N світлодіодів.

Зробити нічник з дисплею планшету зовсім не складно.

 Принципова електрична схема нічника представлена на рис. 1.

    Конденсатор С1, С2 обмежують струм в схемі. І від ємності цих конденсаторів залежить яскравість світіння світлодіодів. Чим більша ємність конденсаторів, то більший буде струм через світлодіоди і вони будуть світити яскравіше. Змінний струм випрямляється мостовою схемою на діодах VD1…VD4. Конденсатор С3 згладжувальний. На конденсаторі С3 в робочому стані напруга невелика, проте взято конденсатор на 400 В – це зроблено для того, що на випадок перегорання одного з світлодіодів - напруга на конденсаторі С3 різко збільшиться і при малій

2

допустимій напрузі він може вийти з ладу. Схема дуже проста, проте необхідно використовувати нічник тільки при поміщенні схеми драйвера в пластмасовий корпус щоб всі радіоелементи були захищені від випадкового доторкання, в зв’язку з тим, що схема має безпосереднє живлення від електромережі 220 В. Схема приведена на рис. 1 придатна і для заміни драйвера, який вийшов з ладу в світлодіодних лампах – для забезпечення необхідного струму треба підібрати ємність конденсаторів С1, С2. Драйвер поміщається в окремий футляр ближче до електровилки.

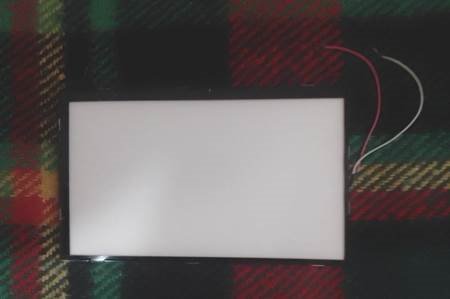

   Панель підсвітки показана на фото 1.

                                 Фото 1

Джерело:

1. Співавтори: Бабин Дмитро Святославович, Бабин Святослав

Філатович,  Уроки для юних радіоаматорів (Вступ; Правила безпеки при роботах з електросхемами; Зміст)
