Урок : «Способи запалювання дуги

Тема уроку: Способи запалення зварювальної дуги.

План

1. Запалення дуги.
2. Положення електроду при зварюванні
3. Закінчення зварювання

Мета заняття: мотивувати здобувачів/здобувачок освіти до ознайомлення із процесом запалювання зварювальної дуги, навчити правильним технікам та процедурам для ефективного початку зварювання.

Сформувати в здобувачів освіти навички критичного мислення, технічної грамотності.

Розглянути алгоритм формування знань з зварювальної дуги, техніку та процедури для ефективного початку зварювання.



Орієнтовна тривалість заняття: 45 хвилин



Організаційна пам′ятка: для заняття вам знадобляться опорний конспект, презентація, відео, роздаткові матеріали для здобувачів/здобувачок освіти Обладнання: дошка, маркери, мультимедійний комплекс, доступ в Інтернет.

Для кращого засвоєння слухачами та структурування матеріалу по тематиці рекомендовано розбивати блоки «Виклад матеріалу» та «Практична частина».

І. Вступ (5-7 хвилин)

Представлення теми і мети заняття.

Запитання до аудиторії та

відповіді здобувачів освіти.



- Що таке зварювання?

Орієнтовна відповідь: Зварювання — це процес одержання нероз'ємного з'єднання шляхом встановлення міжатомних зв'язків між зварюваними частинами при їх місцевому або загальному нагріванні, пластичною деформацією або їх спільною дією.

-  Що таке зварювальний шов?

Орієнтовна відповідь: Зварний шов — це ділянка зварного з'єднання, утворена в результаті кристалізації металу зварювальної ванни.







- Що таке Зварювальна ванна?

Орієнтовна відповідь: Зварювальна ванна — ділянка зварного шва, яка при зварюванні знаходиться в рідкому стані.





Що таке зварювальна дуга?

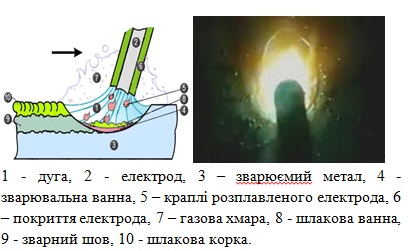

Орієнтовна відповідь: Зварювальна дуга — це ділянка електричного кола, на якій проходить спад напруги і яка поділяється на три області: катодну та анодну плями і стовп дуги.





Сьогодні ми познайомимся з процесом запалювання зварювальної дуги, правильними техніками та процедурами для ефективного початку зварювання.



ІІ. Виклад матеріалу (15 хвилин)

Конспект уроку.

1. Запалення дуги.

Запалювання зварювальної дуги є важливим етапом в процесі зварювання.

Запалення дуги між покритим електродом та зварювальним виробом виконують у два прийоми:

•      коротким замиканням кінця електрода з виробом;
•      відривом електрода від поверхні виробу на відстань, що дорівнює діаметру покритого електрода.

Коротке замикання електрода з виробом необхідне для нагрівання металу до відповідної температури в катодній зоні, що забезпечує вихід первинних електронів та появу дуги.

Існують два способи запалення дуги покритими електродами:

•      дотиком(при зварюванні у вузьких або незручних місцях).

Установка електрода при зварюванні проводиться так, що він підпалюється шляхом його торкання до металу.



•      чирканням(метод сірника).

При цьому способі робочим інструментом чиркають по металу.





При застосуванні першого способу запалювання дуги метал нагрівається в місці короткого замикання. При застосуванні другого способу — у декількох місцях, які виникають у результаті ковзання торця електрода по поверхні зварювального виробу.

Ці способи схожі між собою, їх застосування залежить від вибору зварювальником техніки установки електрода при зварюванні, а це залежить від умов роботи і його особистого професійного досвіду.

Запалювання дуги способом торкання

При даному способі, дуга запалюється за рахунок торкання металу робочим інструментом. Правило передбачає таку установку електрода при зварюванні, щоб він розташовувався вертикально і можна було торкнутися металу його кінцем. Як тільки при торканні до металу з'являється дуга, необхідно починати рухати робочий інструмент, інакше станеться його залипання.

Якщо сталося залипання електрода при зварюванні, він починає сильно нагріватися. Щоб виправити цю помилку, техніка зварювання передбачає наступне. Треба змінити положення електрода, для чого він нахиляється і відламується від точки прилипання. Після зазначеного дії, на кінці може утворитися козирок і подальша робота буде утруднена. Тому якщо з'явився козирок, його необхідно збити. Для цього достатньо вдарити робочим інструментом по твердій горизонтальній поверхні.Використання зазначеного способу установки електрода при зварюванні вимагає від зварника певного досвіду роботи, тому застосовувати його початківцю зварнику не рекомендується.

Запалюємо дугу способом чирканьєм

Цей варіант більш поширений і за способом свого виконання схожий на те, як ви запалюєте сірник про сірникову коробку.

Даний спосіб вважається більш простим і тому підходить для початківця зварника. Дотик проводиться за короткий час, а назад рухається вже запалений інструмент. Все виконується за одне плавний рух, напрямок якого не змінюється його. У попередньому способі запалювання процес ділився на 2 етапи, при яких робочий інструмент рухався в різних напрямках.

Недоліком даного способу є те, що часто запалити дугу необхідно в важкодоступному місці. Тобто інструменту можна надати правильне положення для виконання чиркання, треба запалювати дугу тільки дотиком.

2.Положення електроду при зварюванні



При положенні кутом вперед, значення нахилу буде перебувати в діапазоні 30-60 градусів. В такому випадку рідкий шлак рухається в напрямку зварювальної ванни і встигає накривати розплавлену область металу. Та невелика частина потрапила рідкого шлаку буде витіснятися більш важким розплавленим металом. Якщо кількість шлаку попереду збільшується, слід знизити кут нахилу. Коли видно, що рідкий шлак повністю затоплює ванну і не встигає затвердіти, слід прийняти положення електрода «Під прямим кутом». Потім поступово зменшувати значення кута. Потрібно дотримуватися балансу. Для неглибокого проплавити базового металу, потрібно вибрати саме це положення електрода при ручного дугового зварювання.

Під прямим кутом. Робочий кут в цьому положенні дорівнює 90 градусів. Це саме правильне положення електрода під час зварювання у важкодоступних місцях, де відсутня можливість вибору будь-якого іншого кута нахилу. Ще такий підхід необхідний для отримання проплавити базового металу на середню глибину.

Кутом назад. У цьому підході передбачається діапазон значення кута нахилу від 30 до 60 градусів назад. Застосування такого положення, сильно відтісняє рідкий шлак назад і утримує його позаду проплавлення зварювальної ванни. Потрібно вибрати правильне значення кута для того, щоб рідкий шлак встигав слідувати за електродом і покривати розплавлений метал. Такий стан електрода при зварюванні застосовується для глибокого проплавити базового металу.



































3.Закінчення зварювання

Електрод переміщають на верхній край зварювальної ванни (1-2) і потім швидко відводять від кратера (3). Заварювання кратера здійснюється різними способами.

Перший спосіб) — дугу обривають на кінці зварювального шва (1), а потім повторно запалюють (2) для формування необхідної висоти шва.

Другий спосіб— із положення 1, не обриваючи дуги, зміщують електрод на 10-15 мм у положення 2, а потім у положення 3, після чого дугу обривають.

https://www.slideshare.net/OleksandrKarpenkov/ss-83676397

ІІІ. Практична частина (20 хвилин)

Робота на уроці. Вправи для розвитку критичного мислення.

Зауважимо, що практична частина інтегрується у виклад матеріалу.

Вправа 1.  Є два способи запалення зварювальної дуги. Який із цих способів використовують для зварювання тонкого металу.

Практична робота.

Підручник І. В. Гуменюк ОБЛАДНАННЯ ТА ТЕХНОЛОГІЇ ЗВАРЮВАЛЬНИХ РОБІТ стор. 36-37 замалювати в робочий зошит рис. 36, 37, 38.

Висновки. Запалювання починається шляхом наближення електродів один до одного, після чого струм прокладає шлях через газоподібне середовище, утворюючи дугу.

Після утворення дуги, зварювальник рухає електрод вздовж з'єднуваних деталей, додаванням матеріалу електроду, який плавиться та утворює з'єднання між деталями.

Після завершення зварювання, дуга вимикається, і з'єднані деталі залишаються відпочити та охолоджуватися.

Вправа 2.

IV. Підведення підсумків. Домашнє завдання (5 хвилин)

Рефлексія. Запитання до аудиторії:

Що основного для себе ви дізнались на занятті?

Які переваги легального працевлаштування в Україні?

Чи змінилась ваша думка про роботу за кордоном протягом заняття?

Рефлексія. Запросіть слухачів/слухачок обмінятись думками та враженнями від заняття,

закінчуючи одне чи кілька речень:

Сьогодні для мене було важливо…

Для мене було корисно…

Тепер я вмію…

Тепер я зможу…

Обговорення відповідей.

Важливою частиною цього процесу є дотримання правил безпеки, таких як використання захисного обладнання, контроль за вентиляцією, і відповідне використання електродів для конкретного завдання.

Домашнє завдання: Повторити опрацьований матеріал заняття.

Домашнє завдання.

1. Опрацювати конспект і записати в робочий зошит.
2. Відповісти на питання тестів:

Запитання 1

1. Що називають зварювальною дугою?

1. потужний тривалий електричний розряд в газовому середовищі
2. електричний розряд в інертних газах
3. електричний розряд між двома катодними зонами

2. Яка температура стовпа дуги?

1. 1000-3000
2. 4000
3. 6000-7000

3. Які способи запалювання дуги?

1. запалювання сірником
2. стисненням
3. дотиком, чирком

4. Яка будова зварювальної дуги?

1. катодна пляма, анодна пляма, стовп дуги
2. прикатодна, прианодна, зона дуги
3. зона горіння ,зона запалювання, зона збудження

5. Які види дуг бувають?

1. прямої дії, непрямої дії, сильної дії
2. прямої дії, посередньої дії ,трифазна (комбінована) ,
3. сильної дії, малої дії, середньої дії

6. Хто винайшов електричну дугу ?

1. Славянінов М.Г.
2. Петров В.В.
3. Бенардос М.М.



Відповіді занести в таблицю:



№ питання	відповідь	№ питання	відповідь	№ питання	відповідь
1		3		5
2		4		6



Додаткові матеріали:

- Презентація до заняття

- Відео:

- Поради щодо легального працевлаштування

Використані джерела інформації:

Обладнання та технології зварювальних робіт: навч.посіб./І.В.Гуменюк.-К.:Грамота, 2014.-120с.

https://naurok.com.ua/test/osnovni-termini-zvaryuvannya-586441.html

https://www.shindaiwa.net/uk/svarka-duga.html
