Презентація на тему "Дія магнітного поля на провідник зі струмом та рухомі заряди" 9 клас НУШ

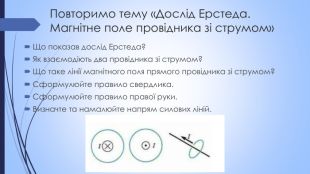

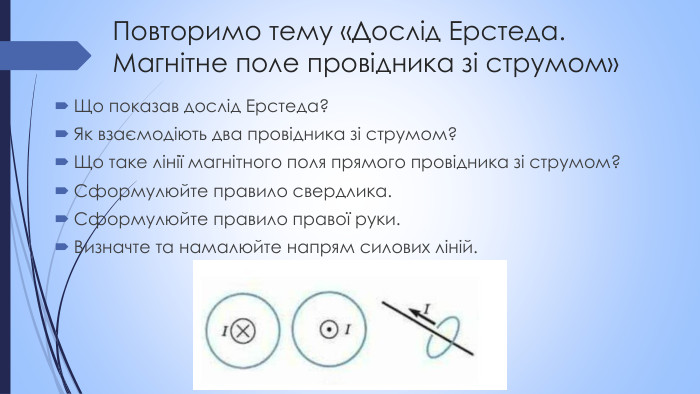

Повторимо тему «Дослід Ерстеда. Магнітне поле провідника зі струмом»Що показав дослід Ерстеда?Як взаємодіють два провідника зі струмом?Що таке лінії магнітного поля прямого провідника зі струмом?Сформулюйте правило свердлика. Сформулюйте правило правої руки. Визначте та намалюйте напрям силових ліній.

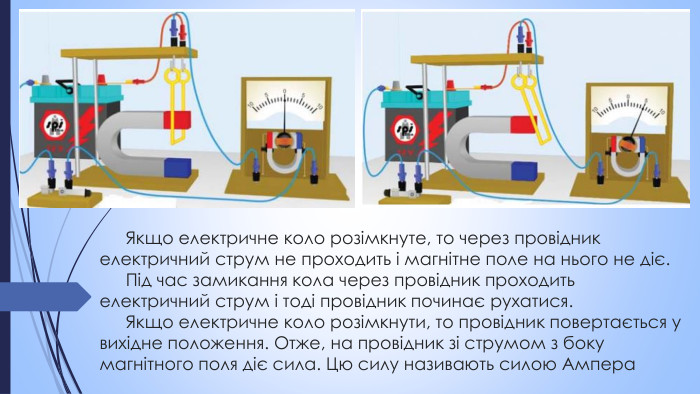

Якщо електричне коло розімкнуте, то через провідник електричний струм не проходить і магнітне поле на нього не діє. Під час замикання кола через провідник проходить електричний струм і тоді провідник починає рухатися. Якщо електричне коло розімкнути, то провідник повертається у вихідне положення. Отже, на провідник зі струмом з боку магнітного поля діє сила. Цю силу називають силою Ампера

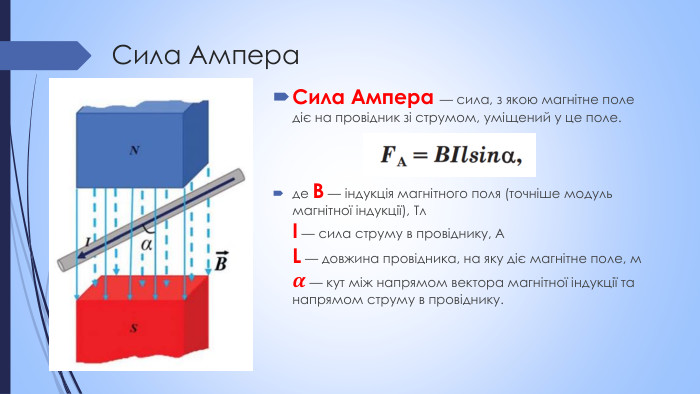

Сила Ампера. Сила Ампера — сила, з якою магнітне поле діє на провідник зі струмом, уміщений у це поле.де B — індукція магнітного поля (точніше модуль магнітної індукції), Тл I — сила струму в провіднику, АL — довжина провідника, на яку діє магнітне поле, м𝜶 — кут між напрямом вектора магнітної індукції та напрямом струму в провіднику.

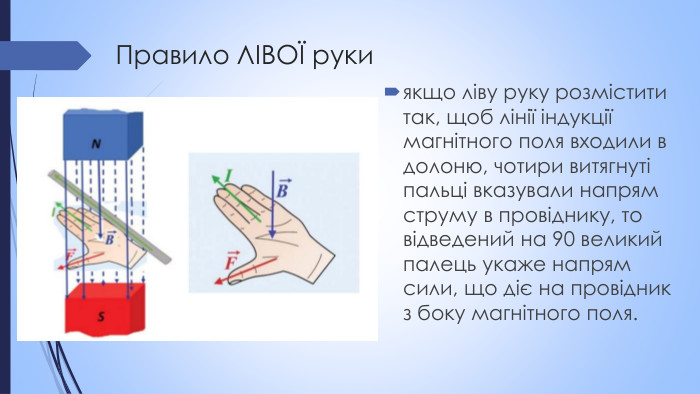

Правило ЛІВОЇ рукиякщо ліву руку розмістити так, щоб лінії індукції магнітного поля входили в долоню, чотири витягнуті пальці вказували напрям струму в провіднику, то відведений на 90 великий палець укаже напрям сили, що діє на провідник з боку магнітного поля.

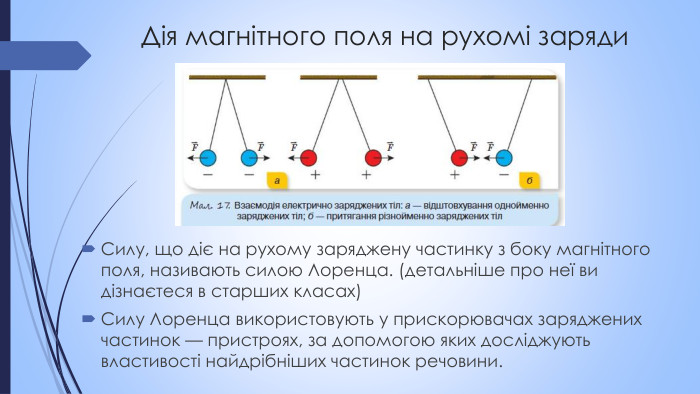

Дія магнітного поля на рухомі заряди. Силу, що діє на рухому заряджену частинку з боку магнітного поля, називають силою Лоренца. (детальніше про неї ви дізнаєтеся в старших класах)Силу Лоренца використовують у прискорювачах заряджених частинок — пристроях, за допомогою яких досліджують властивості найдрібніших частинок речовини.

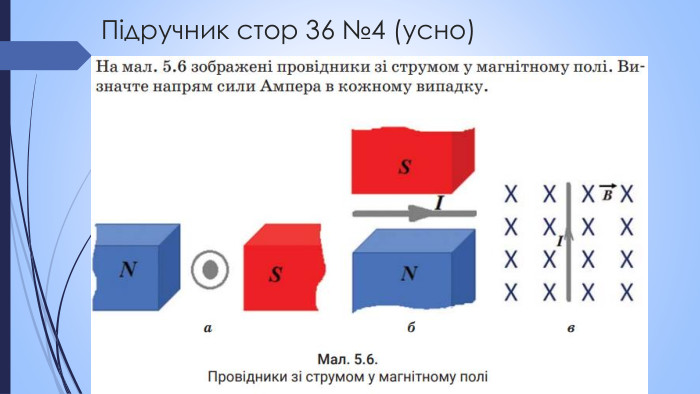

Підручник стор 36 №4 (усно)

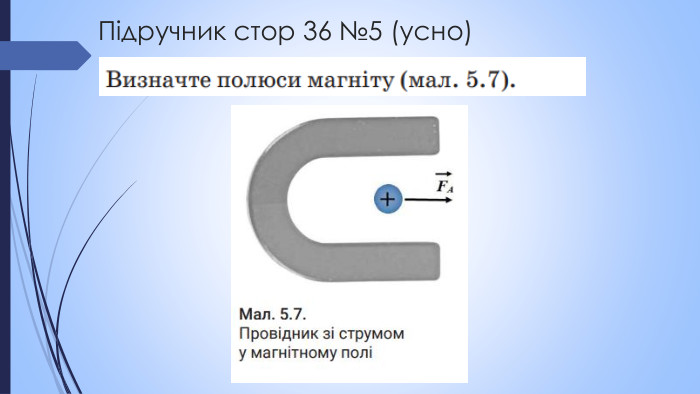

Підручник стор 36 №5 (усно)

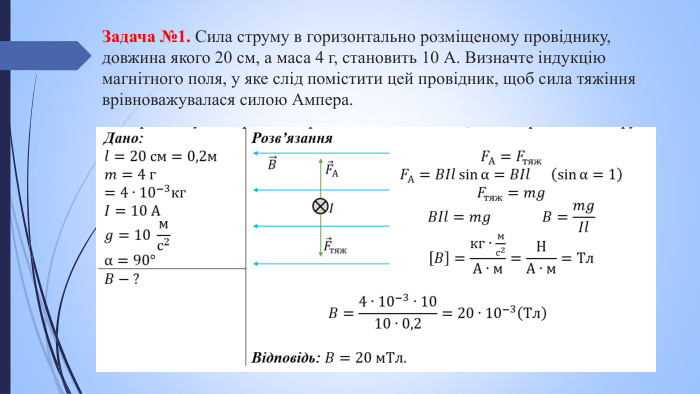

Задача №1. Сила струму в горизонтально розміщеному провіднику, довжина якого 20 см, а маса 4 г, становить 10 А. Визначте індукцію магнітного поля, у яке слід помістити цей провідник, щоб сила тяжіння врівноважувалася силою Ампера.

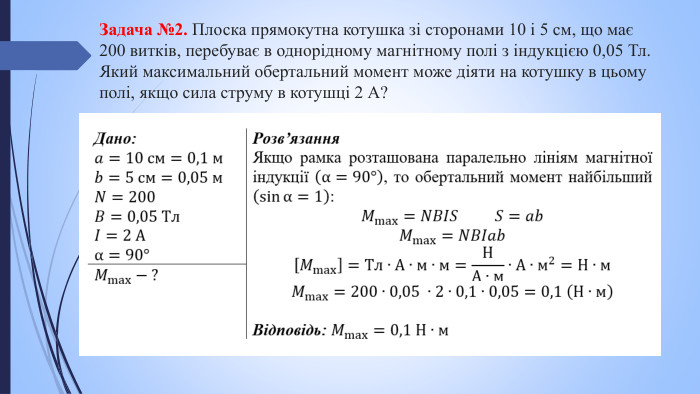

Задача №2. Плоска прямокутна котушка зі сторонами 10 і 5 см, що має 200 витків, перебуває в однорідному магнітному полі з індукцією 0,05 Тл. Який максимальний обертальний момент може діяти на котушку в цьому полі, якщо сила струму в котушці 2 А?

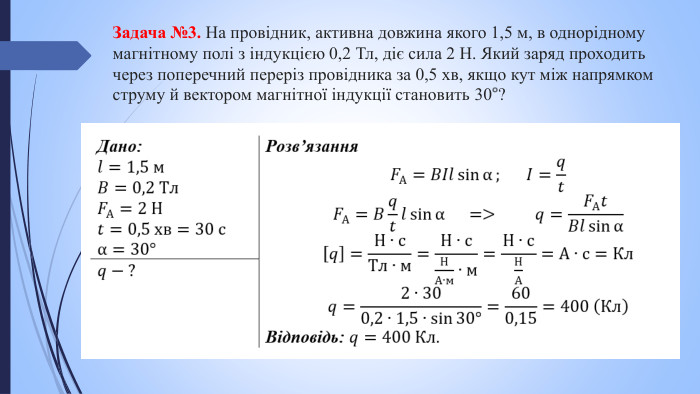

Задача №3. На провідник, активна довжина якого 1,5 м, в однорідному магнітному полі з індукцією 0,2 Тл, діє сила 2 Н. Який заряд проходить через поперечний переріз провідника за 0,5 хв, якщо кут між напрямком струму й вектором магнітної індукції становить 30°?

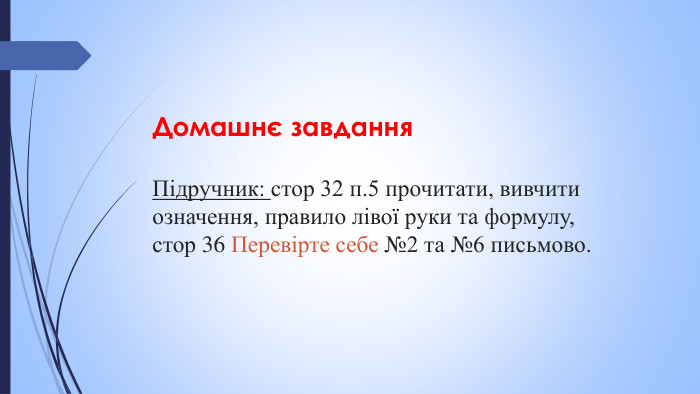

Домашнє завдання. Підручник: стор 32 п.5 прочитати, вивчити означення, правило лівої руки та формулу, стор 36 Перевірте себе №2 та №6 письмово.
