Презентація на тему «Поворотні крани»

Поворотні крани Підготувала Кравцова В.М.

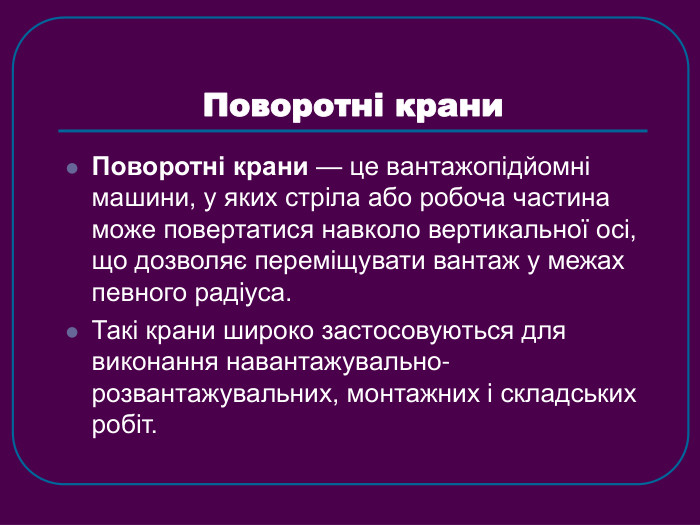

Поворотні крани Поворотні крани — це вантажопідйомні машини, у яких стріла або робоча частина може повертатися навколо вертикальної осі, що дозволяє переміщувати вантаж у межах певного радіуса. Такі крани широко застосовуються для виконання навантажувально-розвантажувальних, монтажних і складських робіт.

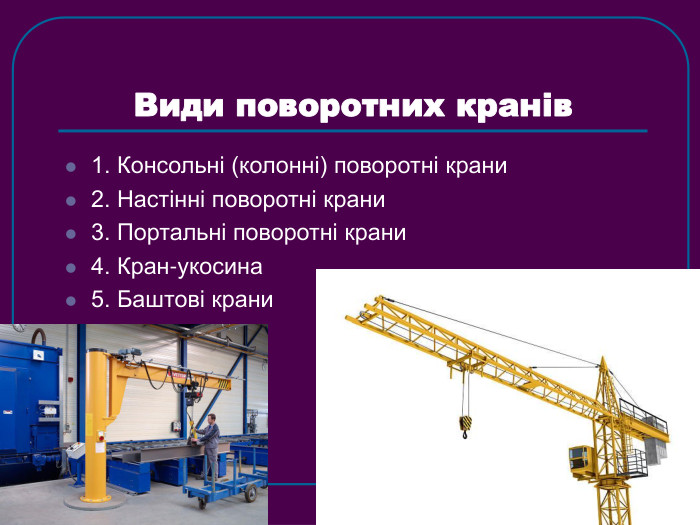

Види поворотних кранів 1. Консольні (колонні) поворотні крани 2. Настінні поворотні крани 3. Портальні поворотні крани 4. Кран-укосина 5. Баштові крани

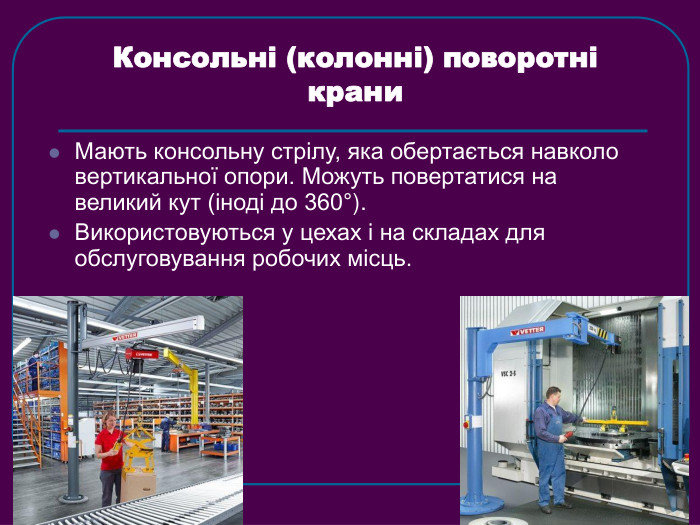

Консольні (колонні) поворотні крани Мають консольну стрілу, яка обертається навколо вертикальної опори. Можуть повертатися на великий кут (іноді до 360°). Використовуються у цехах і на складах для обслуговування робочих місць.

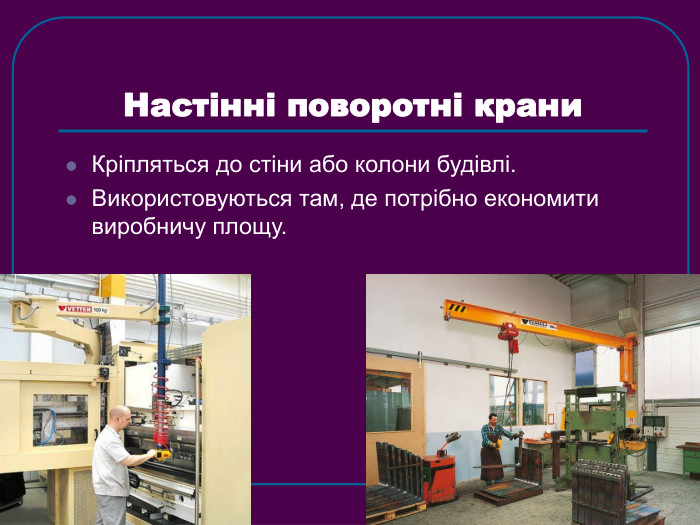

Настінні поворотні крани Кріпляться до стіни або колони будівлі. Використовуються там, де потрібно економити виробничу площу.

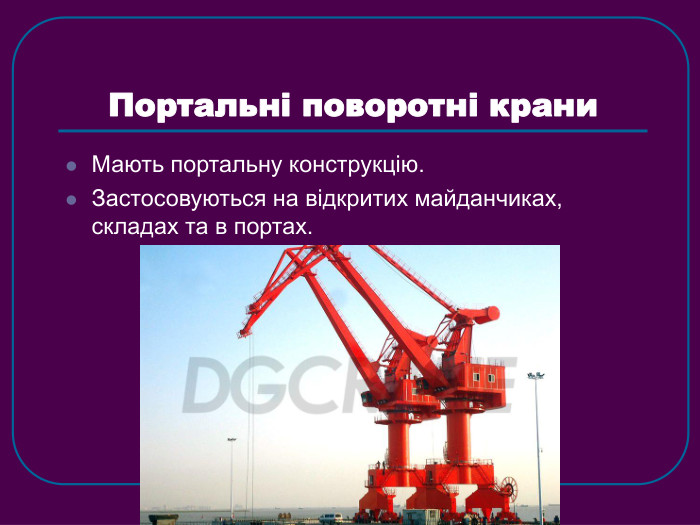

Портальні поворотні крани Мають портальну конструкцію. Застосовуються на відкритих майданчиках, складах та в портах.

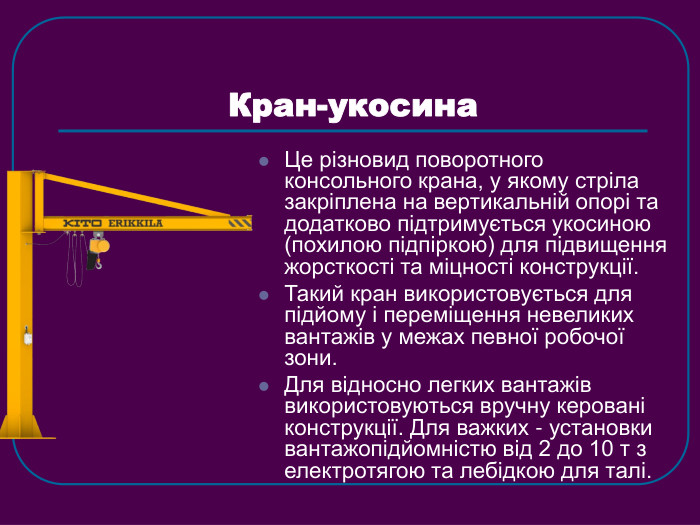

Кран-укосина Це різновид поворотного консольного крана, у якому стріла закріплена на вертикальній опорі та додатково підтримується укосиною (похилою підпіркою) для підвищення жорсткості та міцності конструкції. Такий кран використовується для підйому і переміщення невеликих вантажів у межах певної робочої зони. Для відносно легких вантажів використовуються вручну керовані конструкції. Для важких - установки вантажопідйомністю від 2 до 10 т з електротягою та лебідкою для талі.

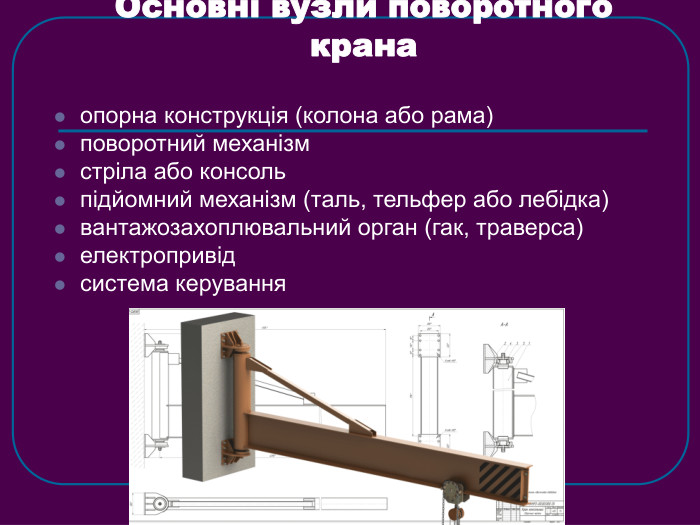

Основні вузли поворотного крана опорна конструкція (колона або рама) поворотний механізм стріла або консоль підйомний механізм (таль, тельфер або лебідка) вантажозахоплювальний орган (гак, траверса) електропривід система керування

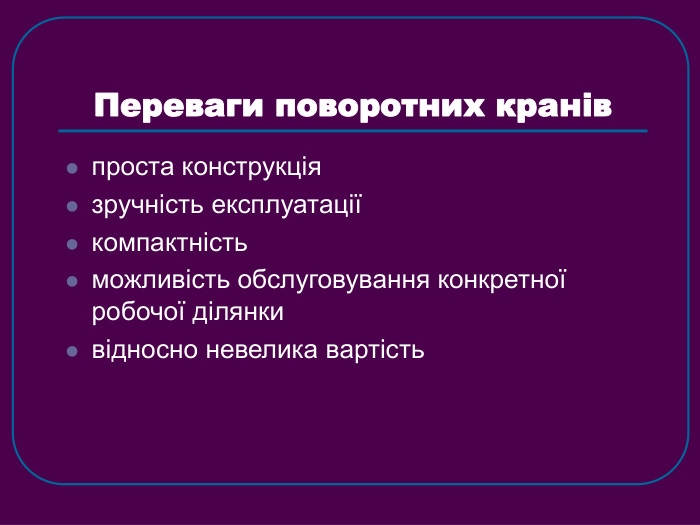

Переваги поворотних кранів проста конструкція зручність експлуатації компактність можливість обслуговування конкретної робочої ділянки відносно невелика вартість

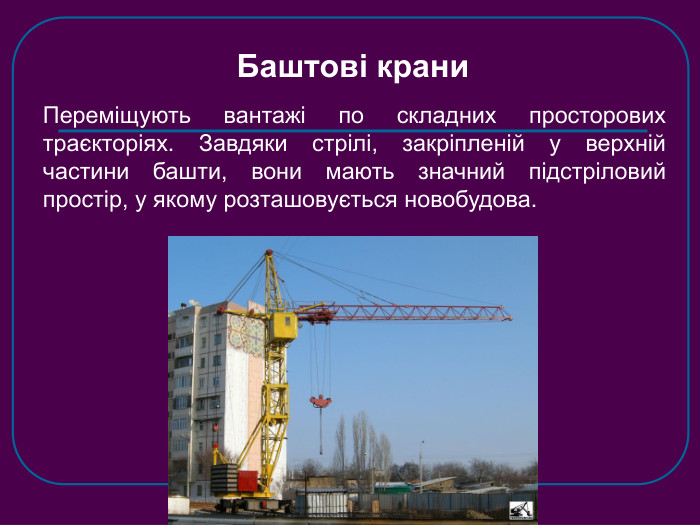

Баштові крани Переміщують вантажі по складних просторових траєкторіях. Завдяки стрілі, закріпленій у верхній частини башти, вони мають значний підстріловий простір, у якому розташовується новобудова.

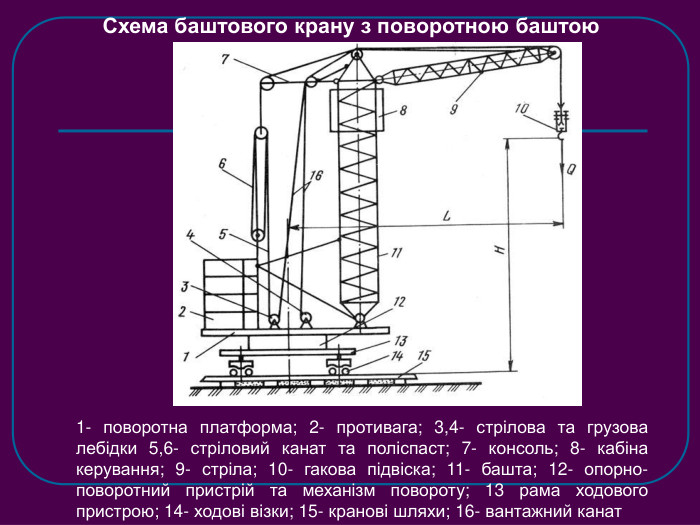

Схема баштового крану з поворотною баштою 1- поворотна платформа; 2- противага; 3,4- стрілова та грузова лебідки 5,6- стріловий канат та поліспаст; 7- консоль; 8- кабіна керування; 9- стріла; 10- гакова підвіска; 11- башта; 12- опорно-поворотний пристрій та механізм повороту; 13 рама ходового пристрою; 14- ходові візки; 15- кранові шляхи; 16- вантажний канат

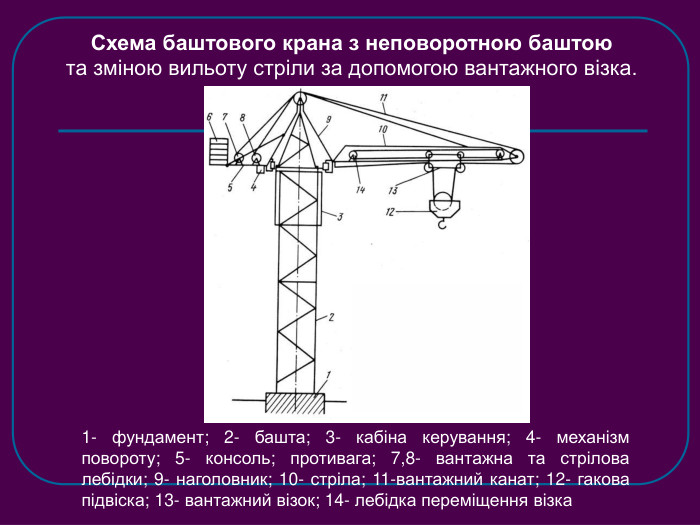

Схема баштового крана з неповоротною баштою та зміною вильоту стріли за допомогою вантажного візка. 1- фундамент; 2- башта; 3- кабіна керування; 4- механізм повороту; 5- консоль; противага; 7,8- вантажна та стрілова лебідки; 9- наголовник; 10- стріла; 11-вантажний канат; 12- гакова підвіска; 13- вантажний візок; 14- лебідка переміщення візка

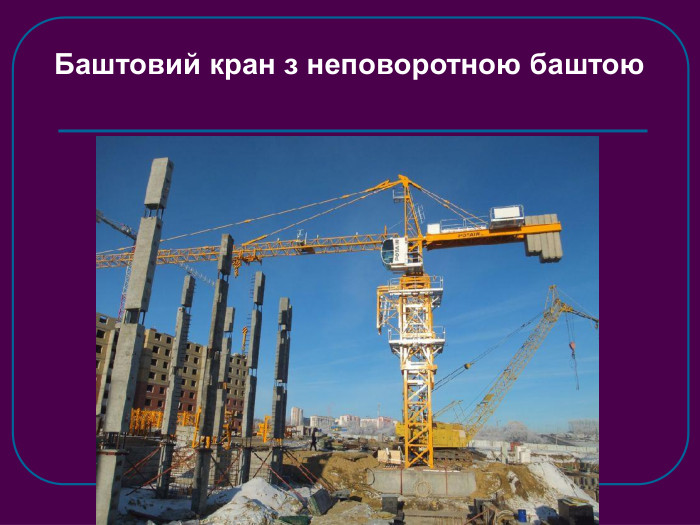

Баштовий кран з неповоротною баштою

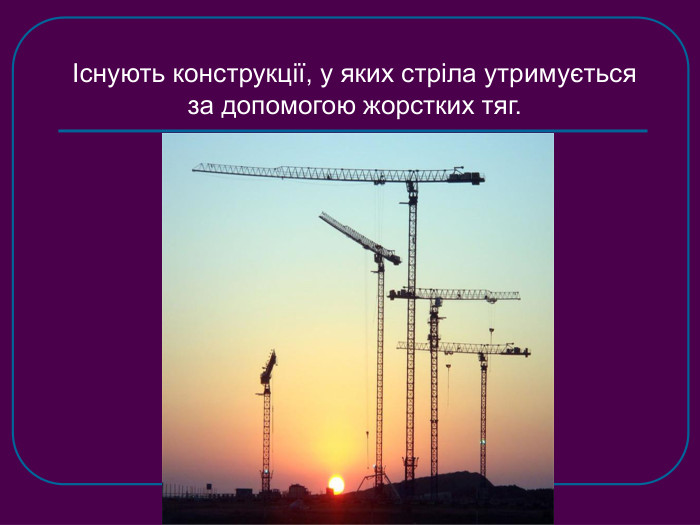

Існують конструкції, у яких стріла утримується за допомогою жорстких тяг.

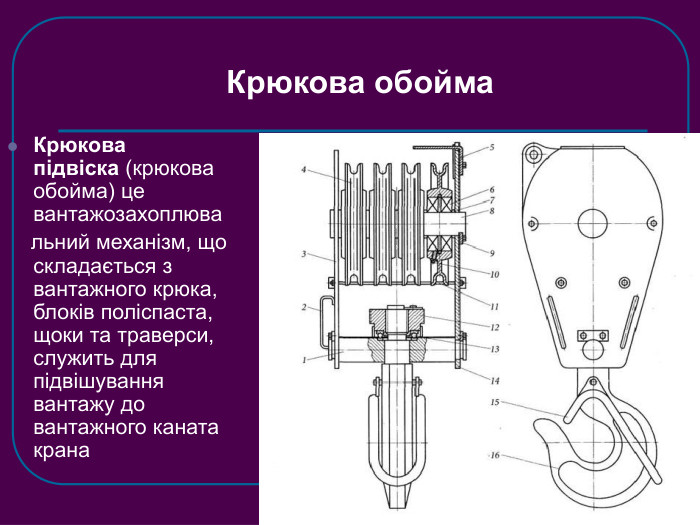

Крюкова обойма Крюкова підвіска (крюкова обойма) це вантажозахоплюва льний механізм, що складається з вантажного крюка, блоків поліспаста, щоки та траверси, служить для підвішування вантажу до вантажного каната крана

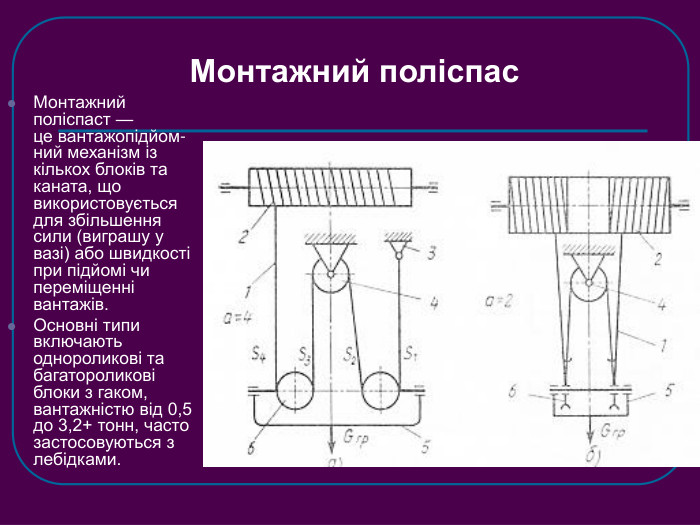

Монтажний поліспас Монтажний поліспаст — це вантажопідйом-ний механізм із кількох блоків та каната, що використовується для збільшення сили (виграшу у вазі) або швидкості при підйомі чи переміщенні вантажів. Основні типи включають однороликові та багатороликові блоки з гаком, вантажністю від 0,5 до 3,2+ тонн, часто застосовуються з лебідками.

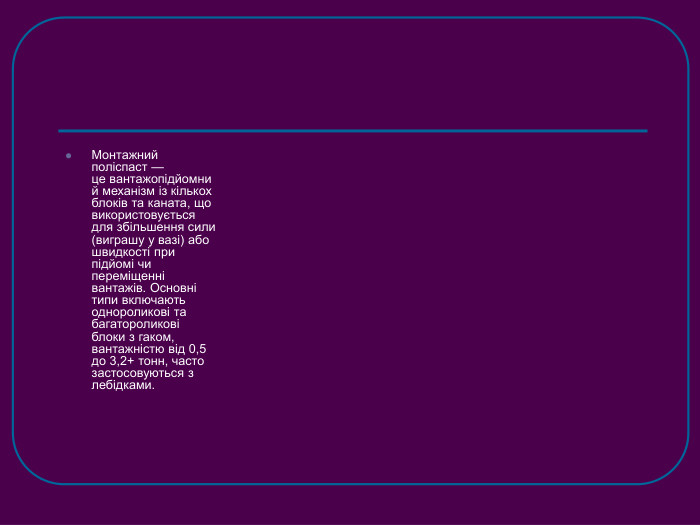

Монтажний поліспаст — це вантажопідйомний механізм із кількох блоків та каната, що використовується для збільшення сили (виграшу у вазі) або швидкості при підйомі чи переміщенні вантажів. Основні типи включають однороликові та багатороликові блоки з гаком, вантажністю від 0,5 до 3,2+ тонн, часто застосовуються з лебідками.

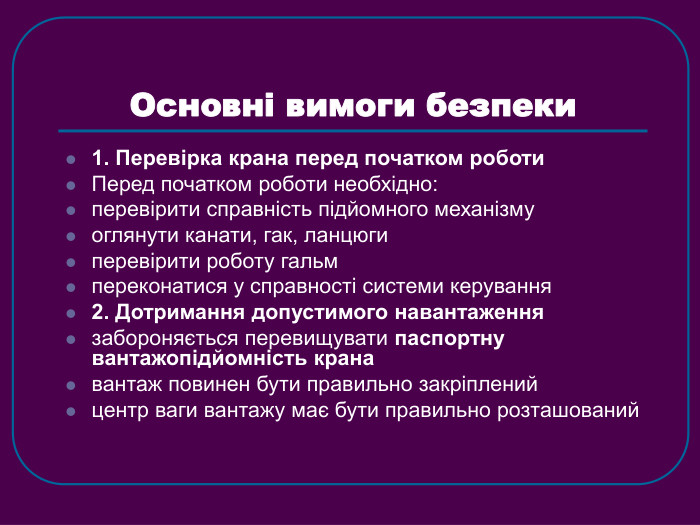

Основні вимоги безпеки 1. Перевірка крана перед початком роботи Перед початком роботи необхідно: перевірити справність підйомного механізму оглянути канати, гак, ланцюги перевірити роботу гальм переконатися у справності системи керування 2. Дотримання допустимого навантаження забороняється перевищувати паспортну вантажопідйомність крана вантаж повинен бути правильно закріплений центр ваги вантажу має бути правильно розташований

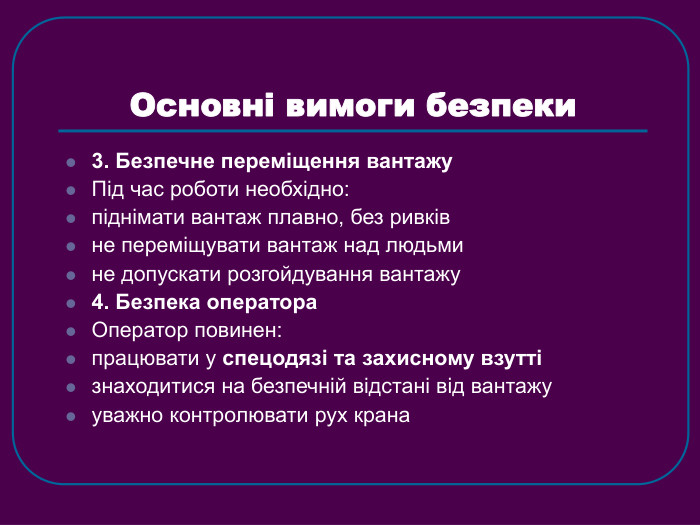

Основні вимоги безпеки 3. Безпечне переміщення вантажу Під час роботи необхідно: піднімати вантаж плавно, без ривків не переміщувати вантаж над людьми не допускати розгойдування вантажу 4. Безпека оператора Оператор повинен: працювати у спецодязі та захисному взутті знаходитися на безпечній відстані від вантажу уважно контролювати рух крана

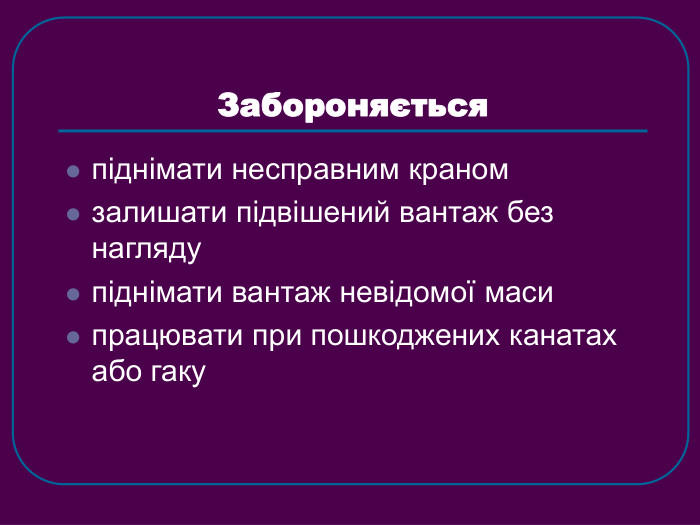

Забороняється піднімати несправним краном залишати підвішений вантаж без нагляду піднімати вантаж невідомої маси працювати при пошкоджених канатах або гаку

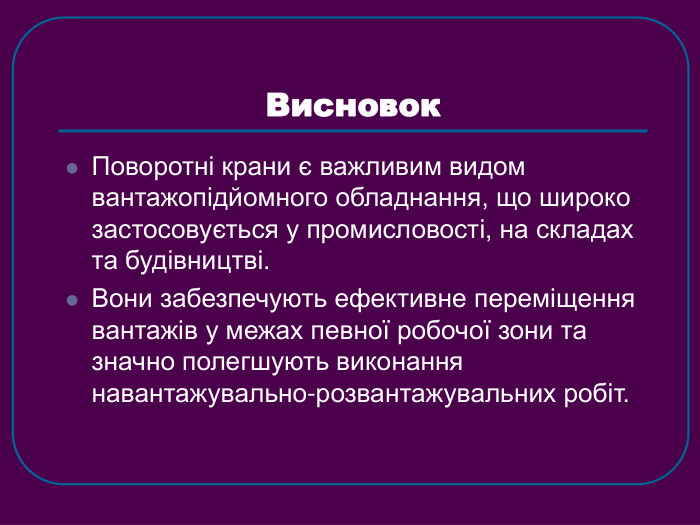

Висновок Поворотні крани є важливим видом вантажопідйомного обладнання, що широко застосовується у промисловості, на складах та будівництві. Вони забезпечують ефективне переміщення вантажів у межах певної робочої зони та значно полегшують виконання навантажувально-розвантажувальних робіт.

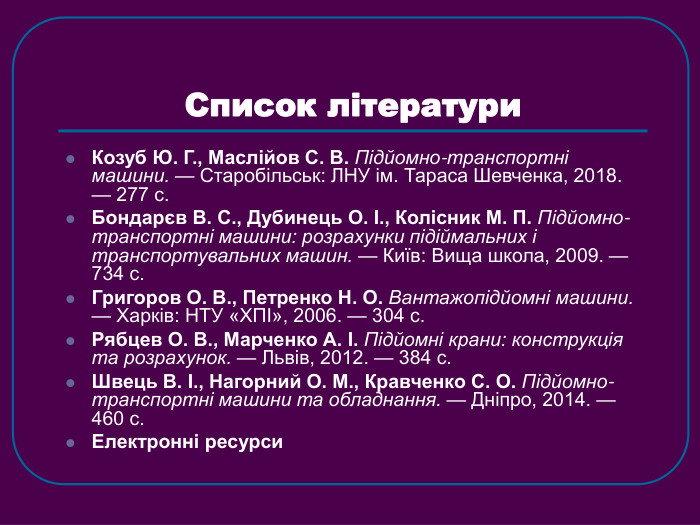

Список літератури Козуб Ю. Г., Маслійов С. В. Підйомно-транспортні машини. — Старобільськ: ЛНУ ім. Тараса Шевченка, 2018. — 277 с. Бондарєв В. С., Дубинець О. І., Колісник М. П. Підйомно-транспортні машини: розрахунки підіймальних і транспортувальних машин. — Київ: Вища школа, 2009. — 734 с. Григоров О. В., Петренко Н. О. Вантажопідйомні машини. — Харків: НТУ «ХПІ», 2006. — 304 с. Рябцев О. В., Марченко А. І. Підйомні крани: конструкція та розрахунок. — Львів, 2012. — 384 с. Швець В. І., Нагорний О. М., Кравченко С. О. Підйомно-транспортні машини та обладнання. — Дніпро, 2014. — 460 с. Електронні ресурси
