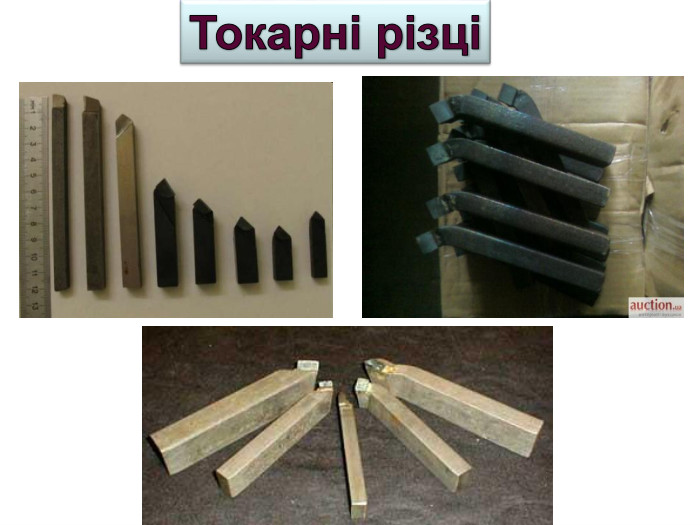

Презентація Токарні різці

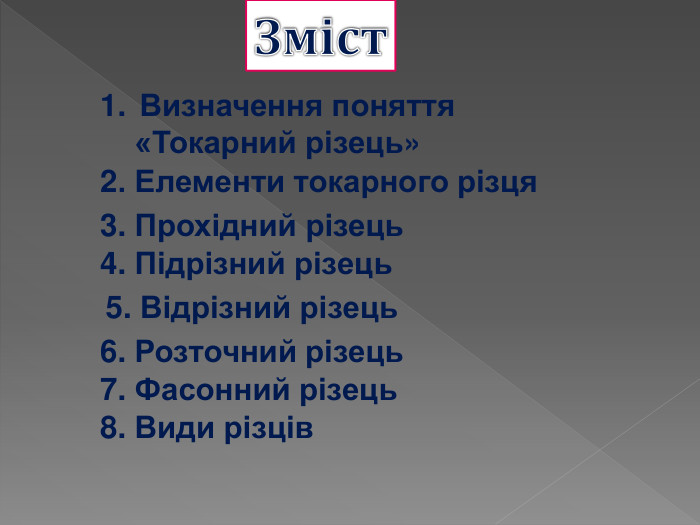

Визначення поняття «Токарний різець» 2. Елементи токарного різця 3. Прохідний різець 4. Підрізний різець 5. Відрізний різець 6. Розточний різець 7. Фасонний різець 8. Види різців

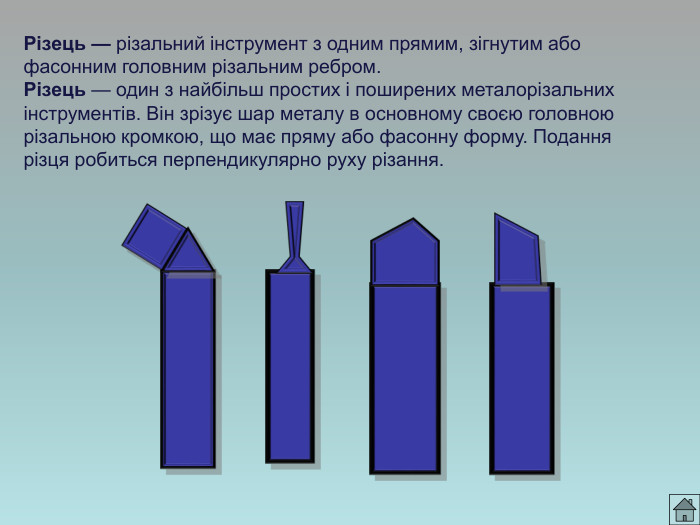

Різець — різальний інструмент з одним прямим, зігнутим або фасонним головним різальним ребром. Різець — один з найбільш простих і поширених металорізальних інструментів. Він зрізує шар металу в основному своєю головною різальною кромкою, що має пряму або фасонну форму. Подання різця робиться перпендикулярно руху різання.

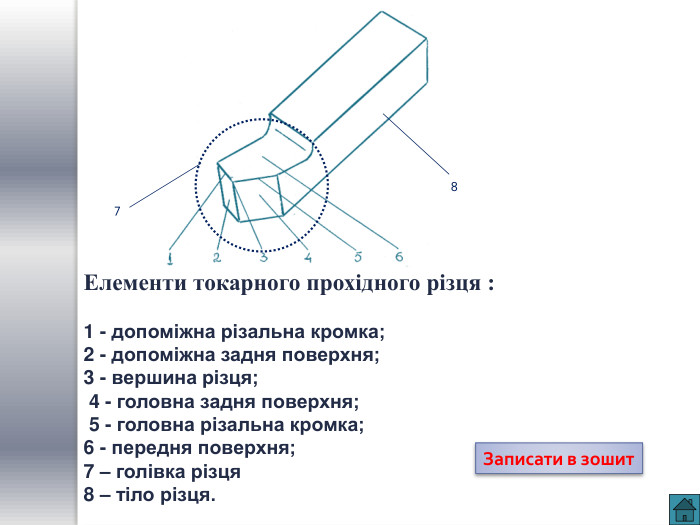

Елементи токарного прохідного різця : 1 - допоміжна різальна кромка; 2 - допоміжна задня поверхня; 3 - вершина різця; 4 - головна задня поверхня; 5 - головна різальна кромка; 6 - передня поверхня; 7 – голівка різця 8 – тіло різця. 7 8 Записати в зошит

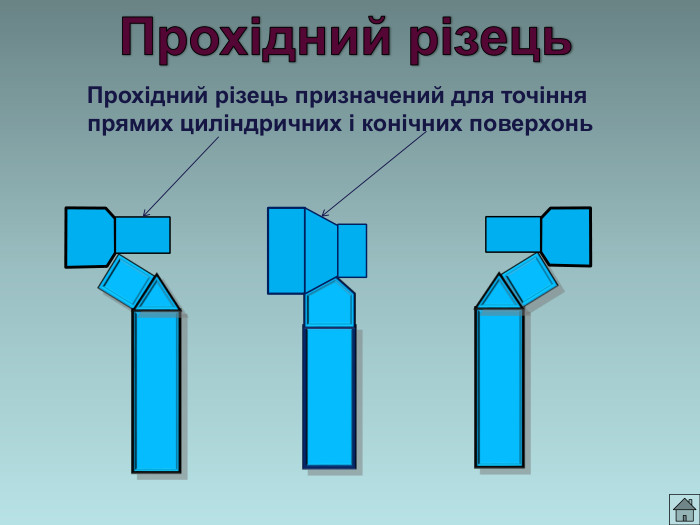

Прохідний різець призначений для точіння прямих циліндричних і конічних поверхонь

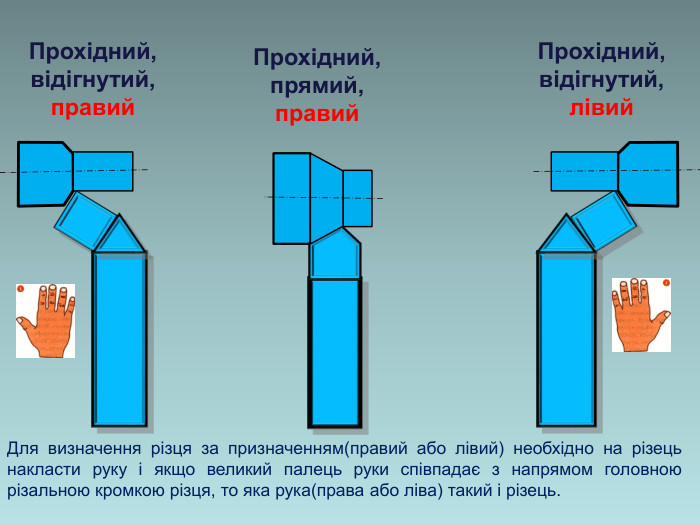

Прохідний, відігнутий, правий Прохідний, прямий, правий Прохідний, відігнутий, лівий Для визначення різця за призначенням(правий або лівий) необхідно на різець накласти руку і якщо великий палець руки співпадає з напрямом головною різальною кромкою різця, то яка рука(права або ліва) такий і різець.

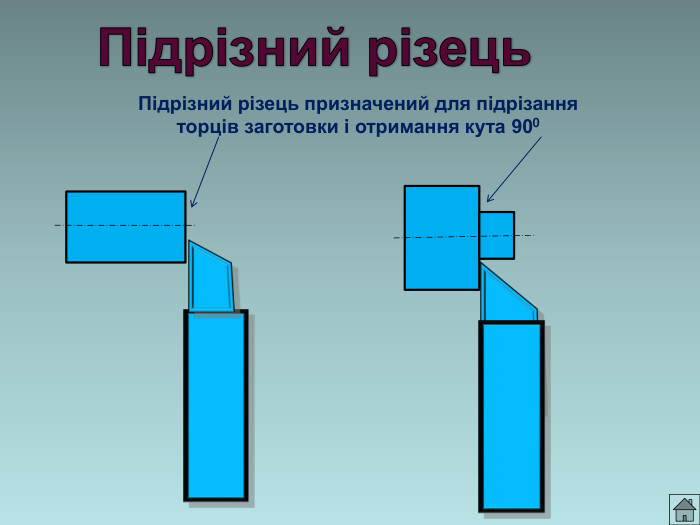

Підрізний різець призначений для підрізання торців заготовки і отримання кута 900

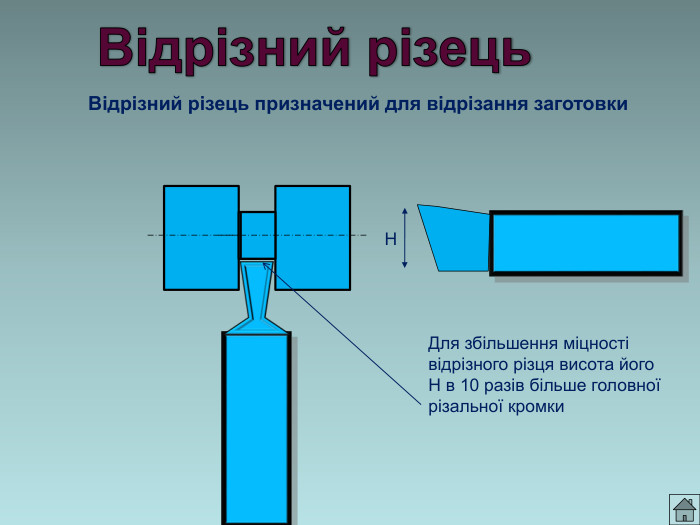

Відрізний різець призначений для відрізання заготовки Для збільшення міцності відрізного різця висота його Н в 10 разів більше головної різальної кромки Н

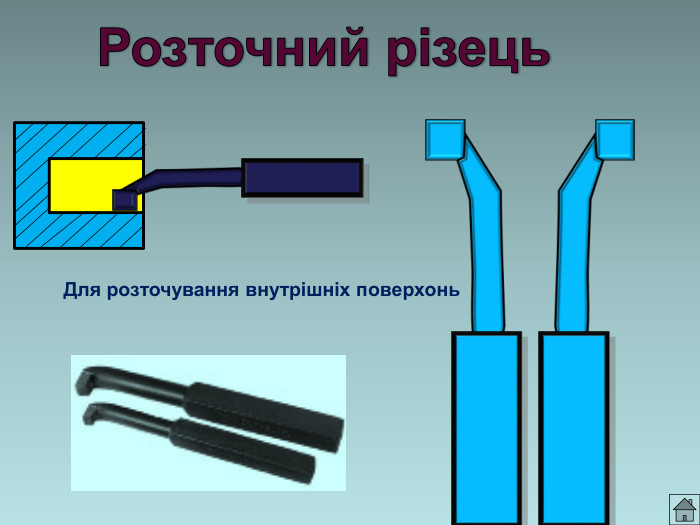

Для розточування внутрішніх поверхонь

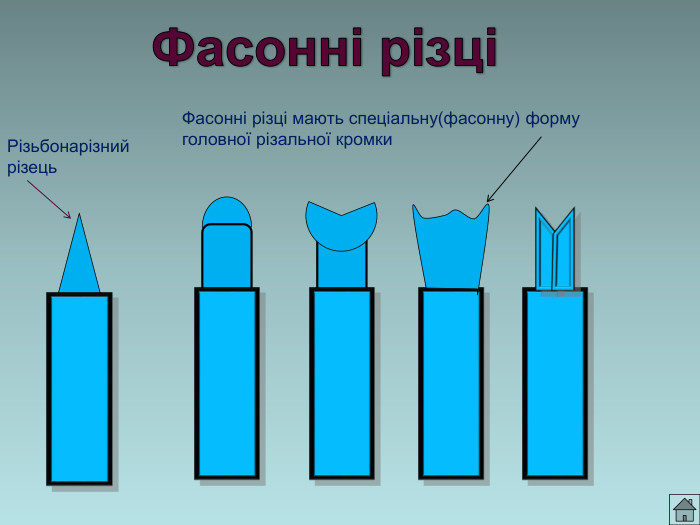

Різьбонарізний різець Фасонні різці мають спеціальну(фасонну) форму головної різальної кромки

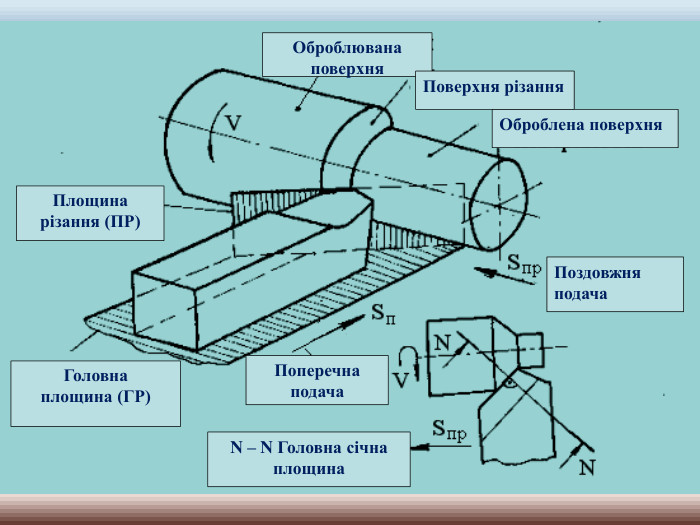

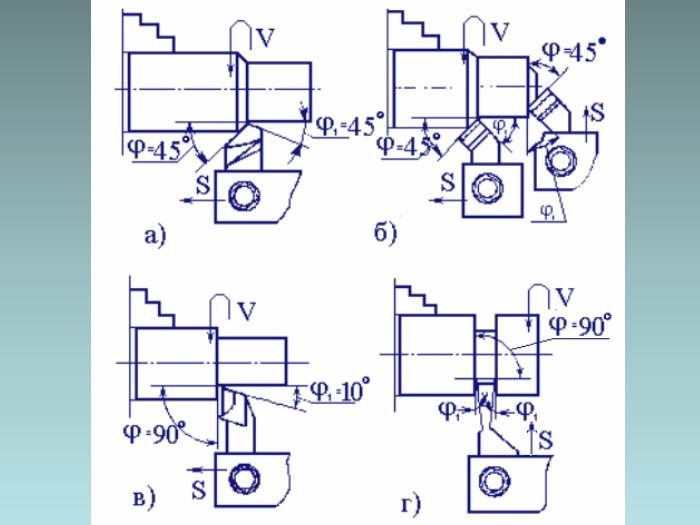

Оброблювана поверхня Поверхня різання Оброблена поверхня Поздовжня подача Площина різання (ПР) Головна площина (ГР) Поперечна подача N – N Головна січна площина

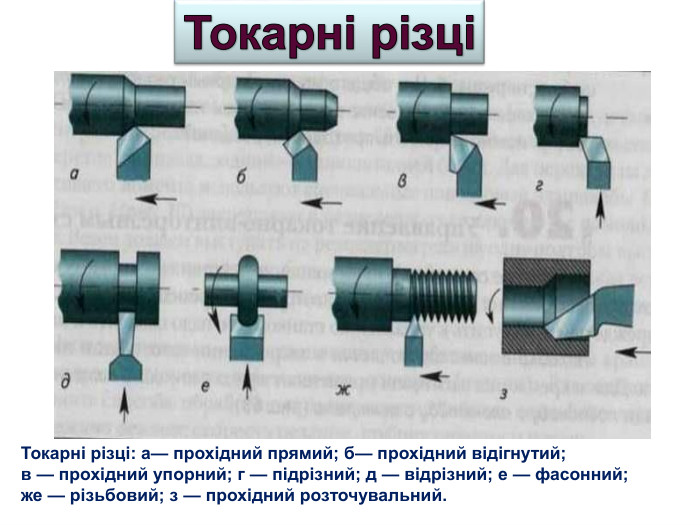

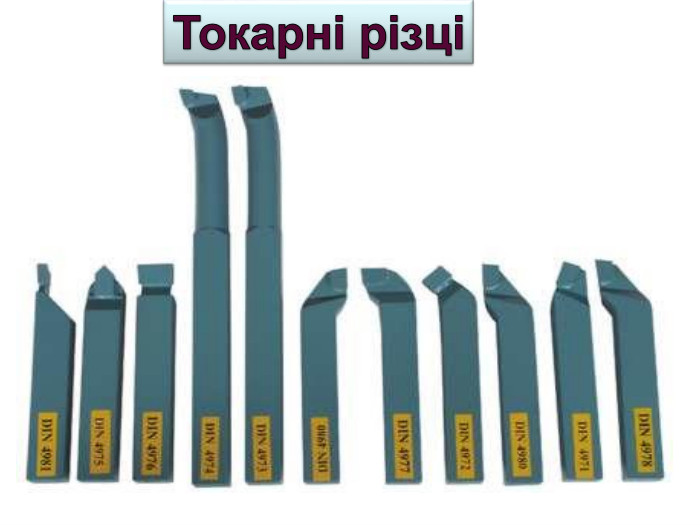

Токарні різці: а— прохідний прямий; б— прохідний відігнутий; в — прохідний упорний; г — підрізний; д — відрізний; е — фасонний; же — різьбовий; з — прохідний розточувальний.

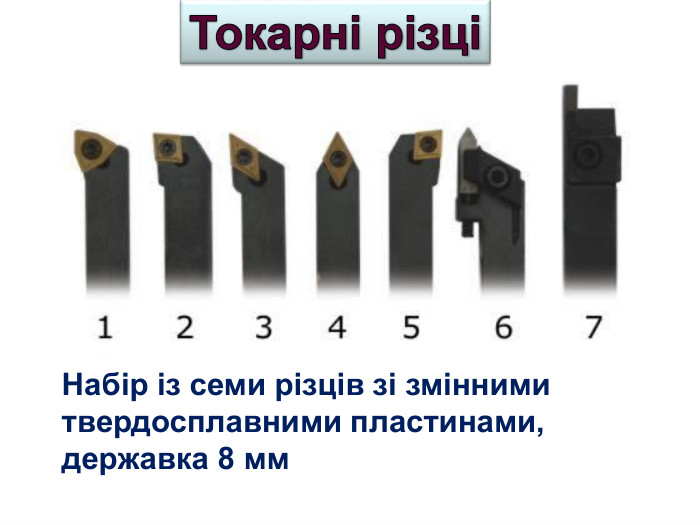

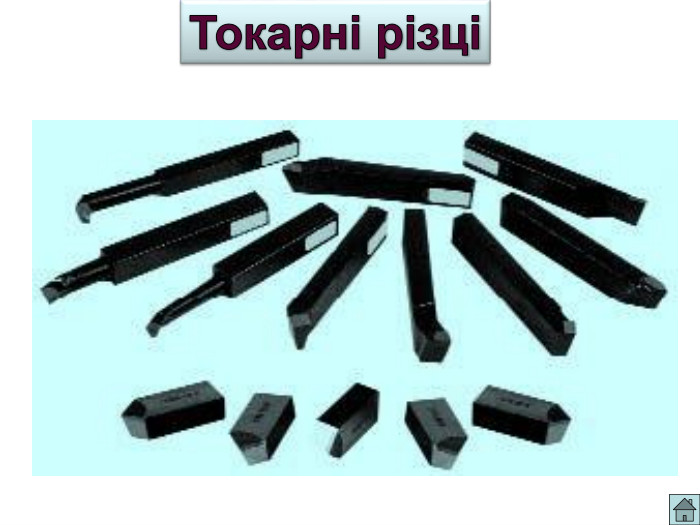

Набір із семи різців зі змінними твердосплавними пластинами, державка 8 мм
