Презентація на тему «Кранів мостового типу»

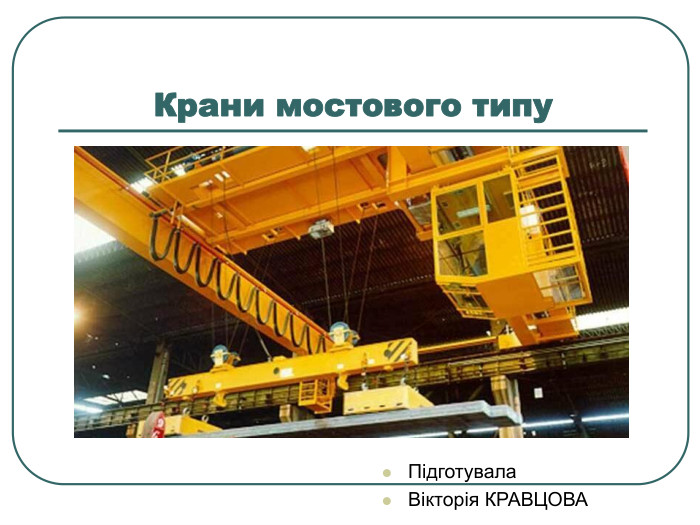

Підготувала Вікторія КРАВЦОВА Крани мостового типу

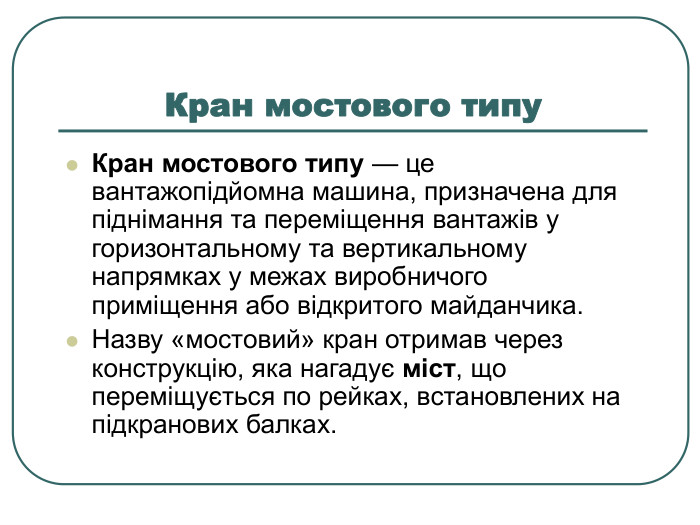

Кран мостового типу Кран мостового типу — це вантажопідйомна машина, призначена для піднімання та переміщення вантажів у горизонтальному та вертикальному напрямках у межах виробничого приміщення або відкритого майданчика. Назву «мостовий» кран отримав через конструкцію, яка нагадує міст, що переміщується по рейках, встановлених на підкранових балках.

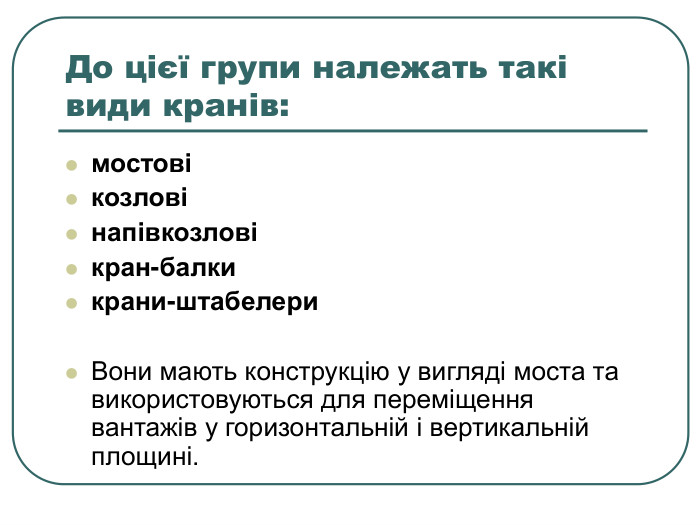

До цієї групи належать такі види кранів: мостові козлові напівкозлові кран-балки крани-штабелери Вони мають конструкцію у вигляді моста та використовуються для переміщення вантажів у горизонтальній і вертикальній площині.

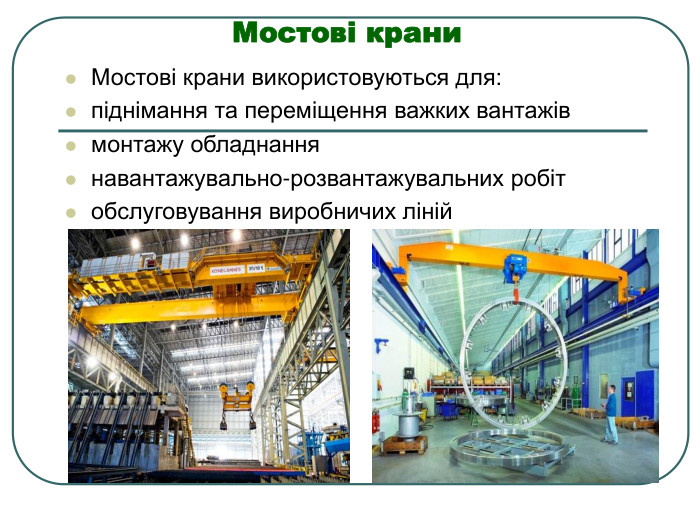

Мостові крани Мостові крани використовуються для: піднімання та переміщення важких вантажів монтажу обладнання навантажувально-розвантажувальних робіт обслуговування виробничих ліній

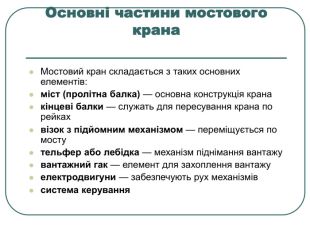

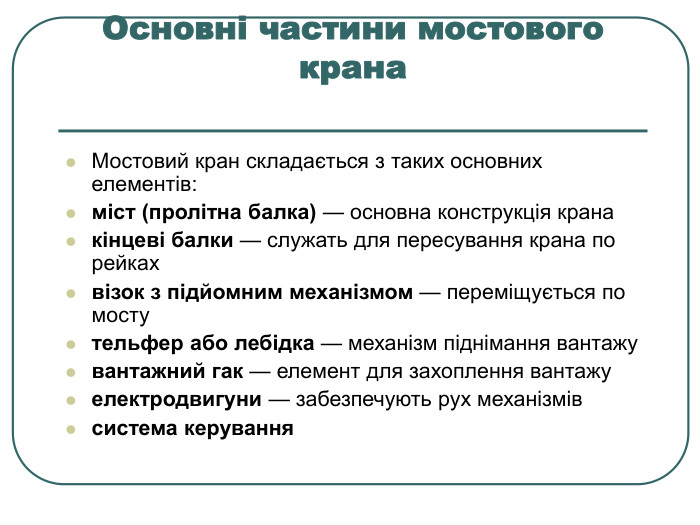

Основні частини мостового крана Мостовий кран складається з таких основних елементів: міст (пролітна балка) — основна конструкція крана кінцеві балки — служать для пересування крана по рейках візок з підйомним механізмом — переміщується по мосту тельфер або лебідка — механізм піднімання вантажу вантажний гак — елемент для захоплення вантажу електродвигуни — забезпечують рух механізмів система керування

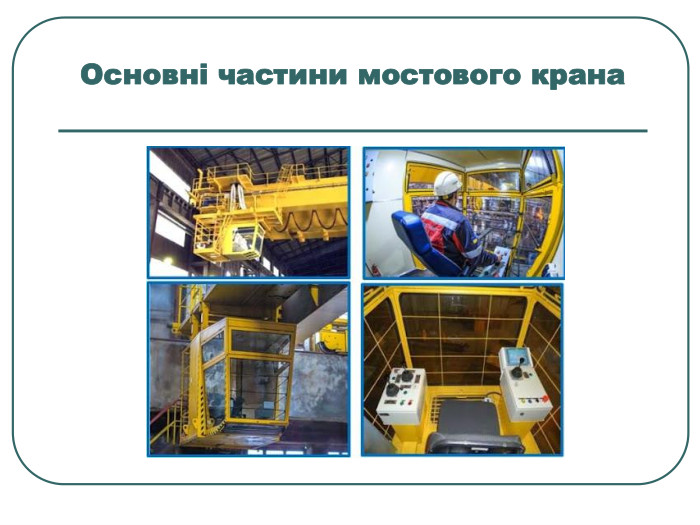

Основні частини мостового крана

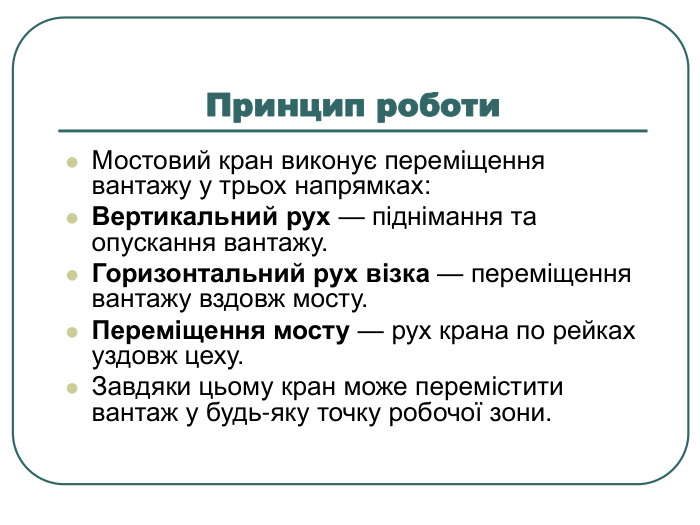

Принцип роботи Мостовий кран виконує переміщення вантажу у трьох напрямках: Вертикальний рух — піднімання та опускання вантажу. Горизонтальний рух візка — переміщення вантажу вздовж мосту. Переміщення мосту — рух крана по рейках уздовж цеху. Завдяки цьому кран може перемістити вантаж у будь-яку точку робочої зони.

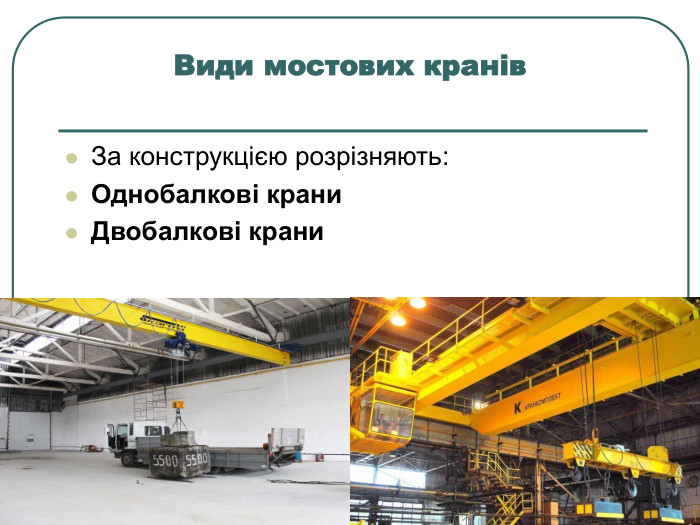

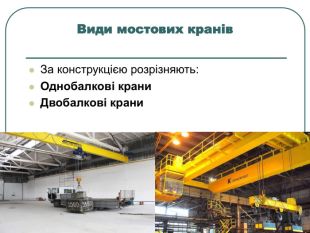

Види мостових кранів За конструкцією розрізняють: Однобалкові крани Двобалкові крани

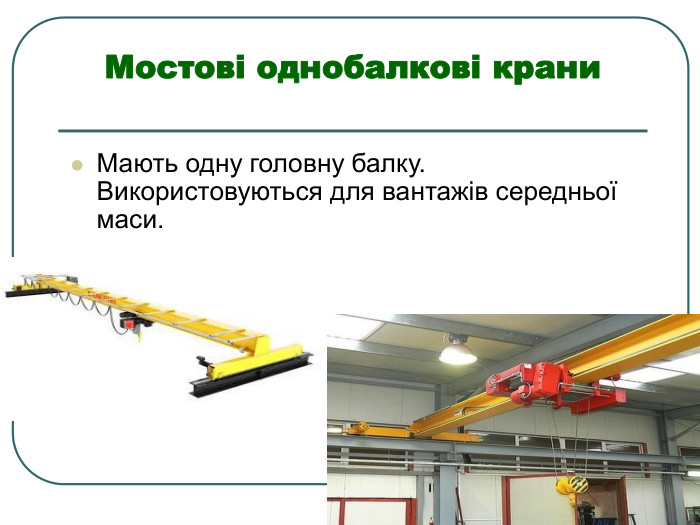

Мостові однобалкові крани Мають одну головну балку. Використовуються для вантажів середньої маси.

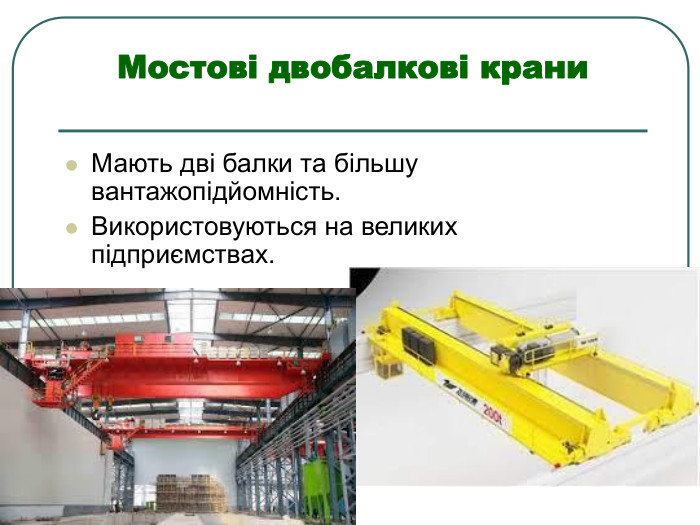

Мостові двобалкові крани Мають дві балки та більшу вантажопідйомність. Використовуються на великих підприємствах.

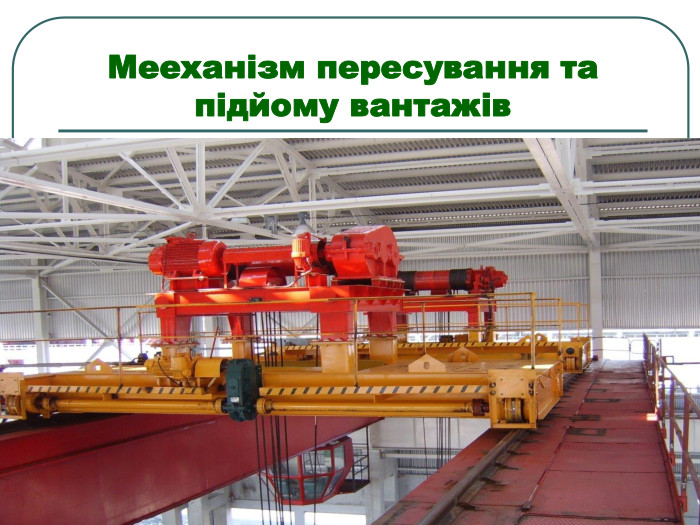

Мееханізм пересування та підйому вантажів

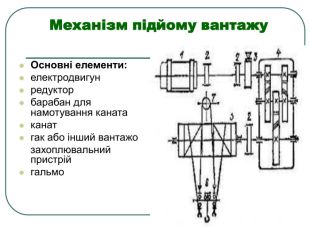

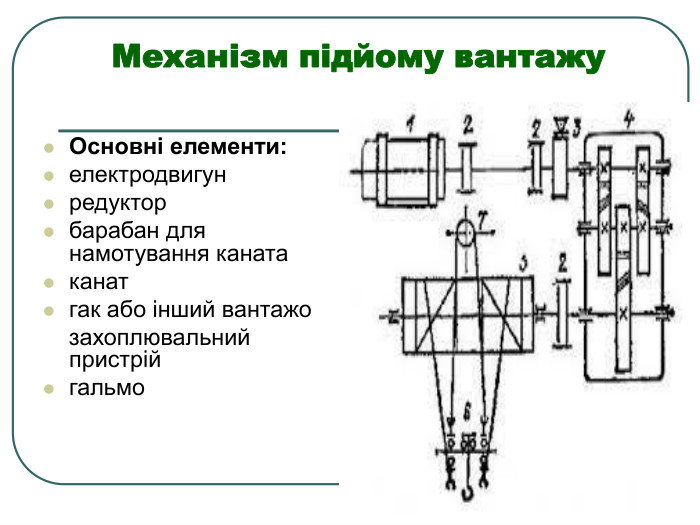

Механізм підйому вантажу Основні елементи: електродвигун редуктор барабан для намотування каната канат гак або інший вантажо захоплювальний пристрій гальмо

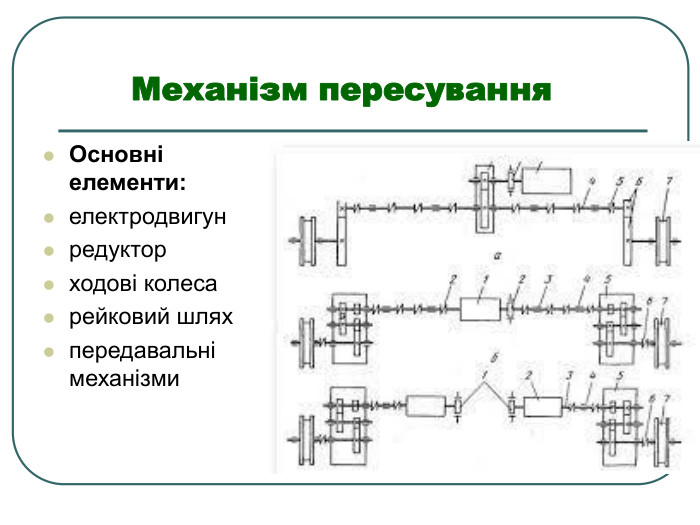

Механізм пересування Основні елементи: електродвигун редуктор ходові колеса рейковий шлях передавальні механізми

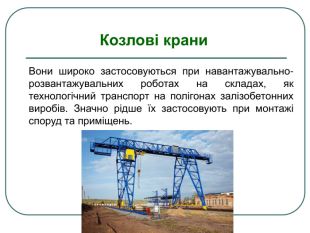

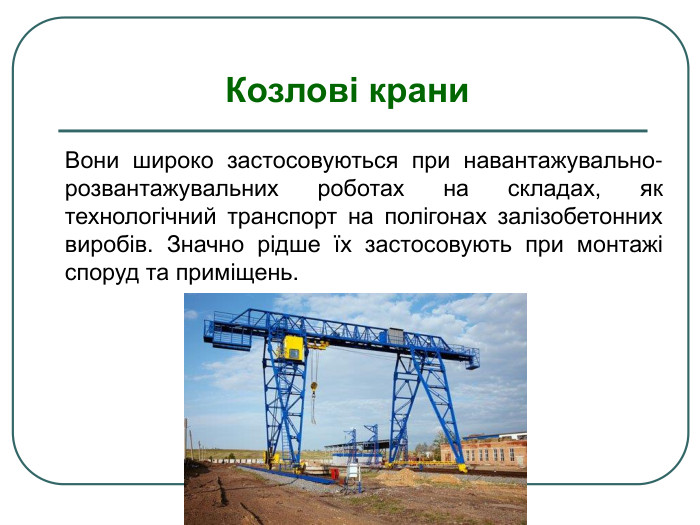

Козлові крани Вони широко застосовуються при навантажувально-розвантажувальних роботах на складах, як технологічний транспорт на полігонах залізобетонних виробів. Значно рідше їх застосовують при монтажі споруд та приміщень.

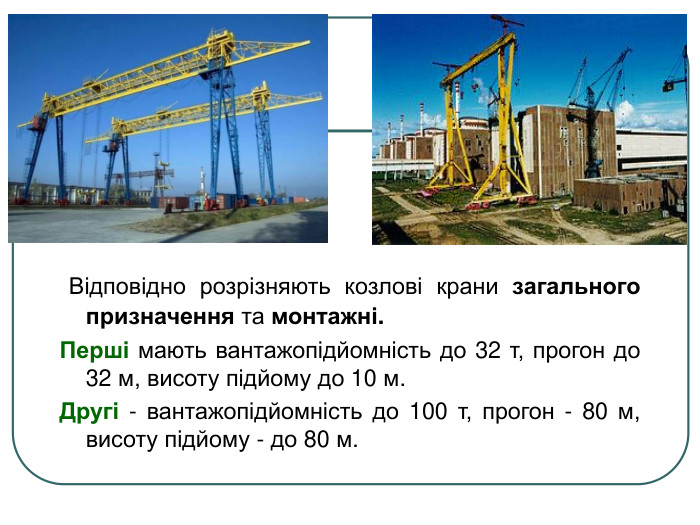

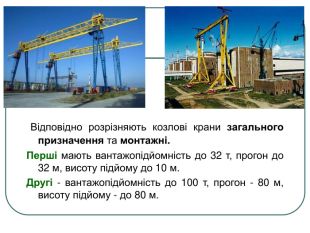

Відповідно розрізняють козлові крани загального призначення та монтажні. Перші мають вантажопідйомність до 32 т, прогон до 32 м, висоту підйому до 10 м. Другі - вантажопідйомність до 100 т, прогон - 80 м, висоту підйому - до 80 м.

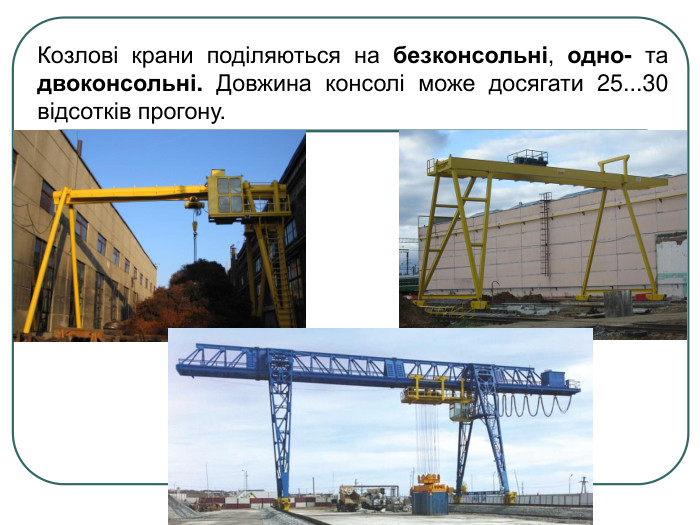

Козлові крани поділяються на безконсольні, одно- та двоконсольні. Довжина консолі може досягати 25...30 відсотків прогону.

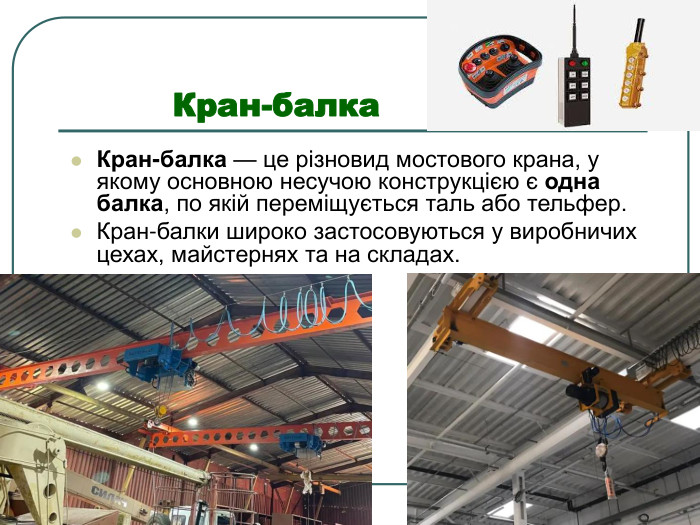

Кран-балка Кран-балка — це різновид мостового крана, у якому основною несучою конструкцією є одна балка, по якій переміщується таль або тельфер. Кран-балки широко застосовуються у виробничих цехах, майстернях та на складах.

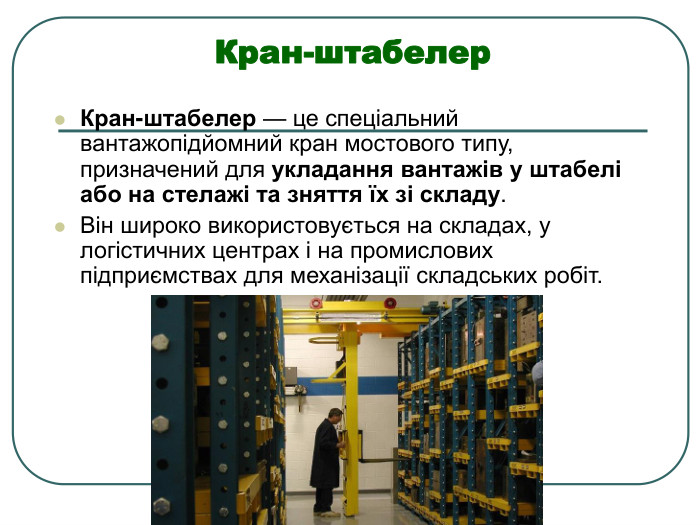

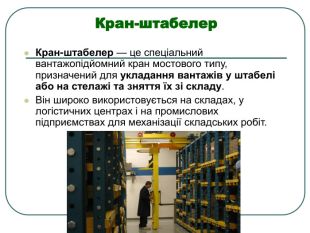

Кран-штабелер Кран-штабелер — це спеціальний вантажопідйомний кран мостового типу, призначений для укладання вантажів у штабелі або на стелажі та зняття їх зі складу. Він широко використовується на складах, у логістичних центрах і на промислових підприємствах для механізації складських робіт.

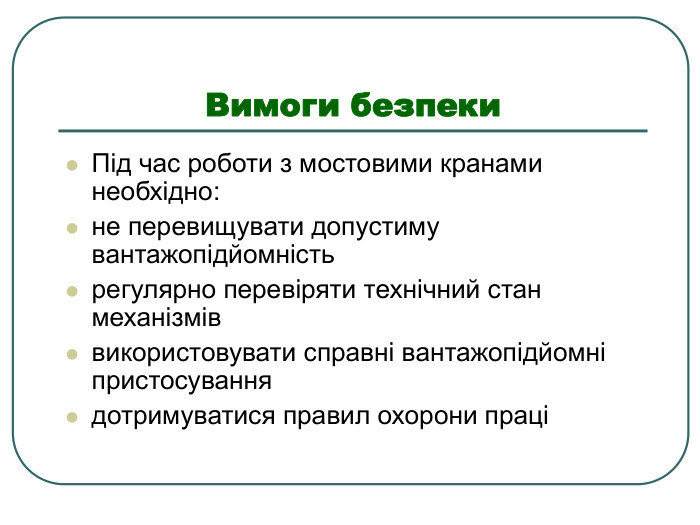

Вимоги безпеки Під час роботи з мостовими кранами необхідно: не перевищувати допустиму вантажопідйомність регулярно перевіряти технічний стан механізмів використовувати справні вантажопідйомні пристосування дотримуватися правил охорони праці

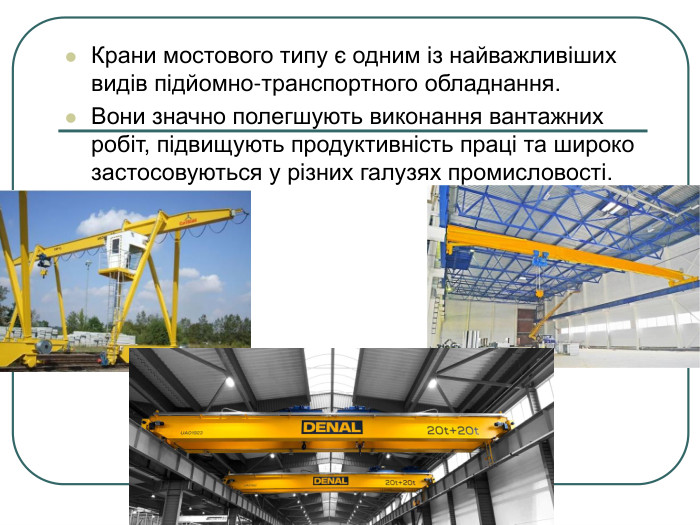

Крани мостового типу є одним із найважливіших видів підйомно-транспортного обладнання. Вони значно полегшують виконання вантажних робіт, підвищують продуктивність праці та широко застосовуються у різних галузях промисловості.

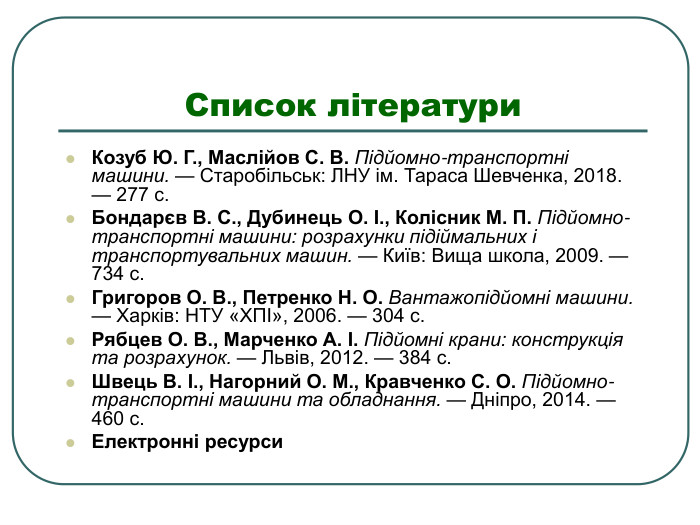

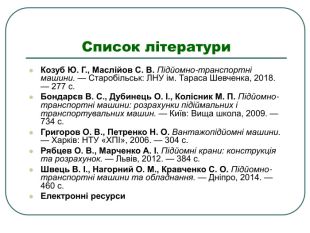

Список літератури Козуб Ю. Г., Маслійов С. В. Підйомно-транспортні машини. — Старобільськ: ЛНУ ім. Тараса Шевченка, 2018. — 277 с. Бондарєв В. С., Дубинець О. І., Колісник М. П. Підйомно-транспортні машини: розрахунки підіймальних і транспортувальних машин. — Київ: Вища школа, 2009. — 734 с. Григоров О. В., Петренко Н. О. Вантажопідйомні машини. — Харків: НТУ «ХПІ», 2006. — 304 с. Рябцев О. В., Марченко А. І. Підйомні крани: конструкція та розрахунок. — Львів, 2012. — 384 с. Швець В. І., Нагорний О. М., Кравченко С. О. Підйомно-транспортні машини та обладнання. — Дніпро, 2014. — 460 с. Електронні ресурси
